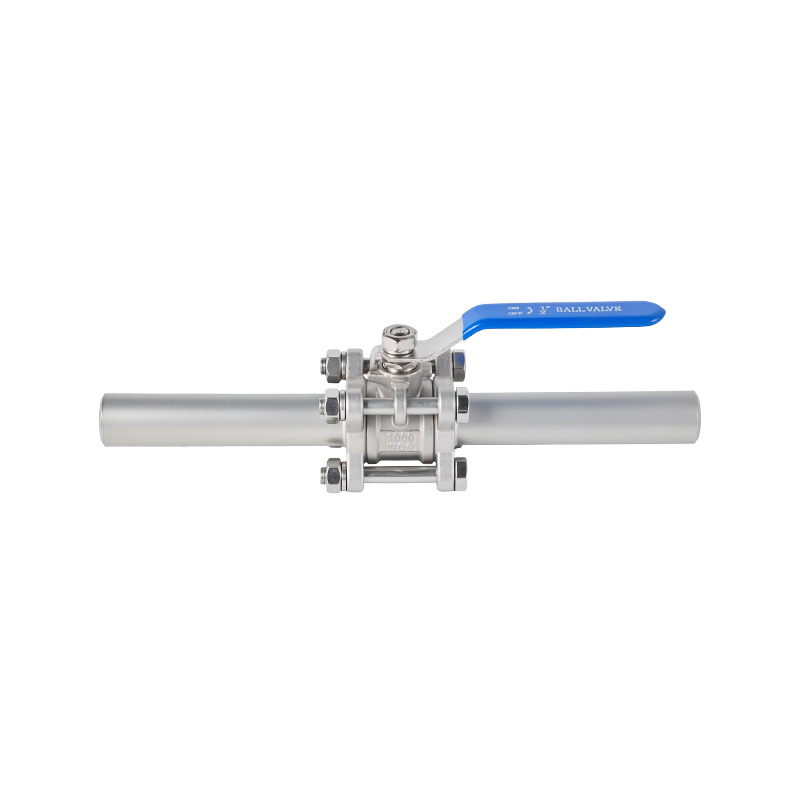

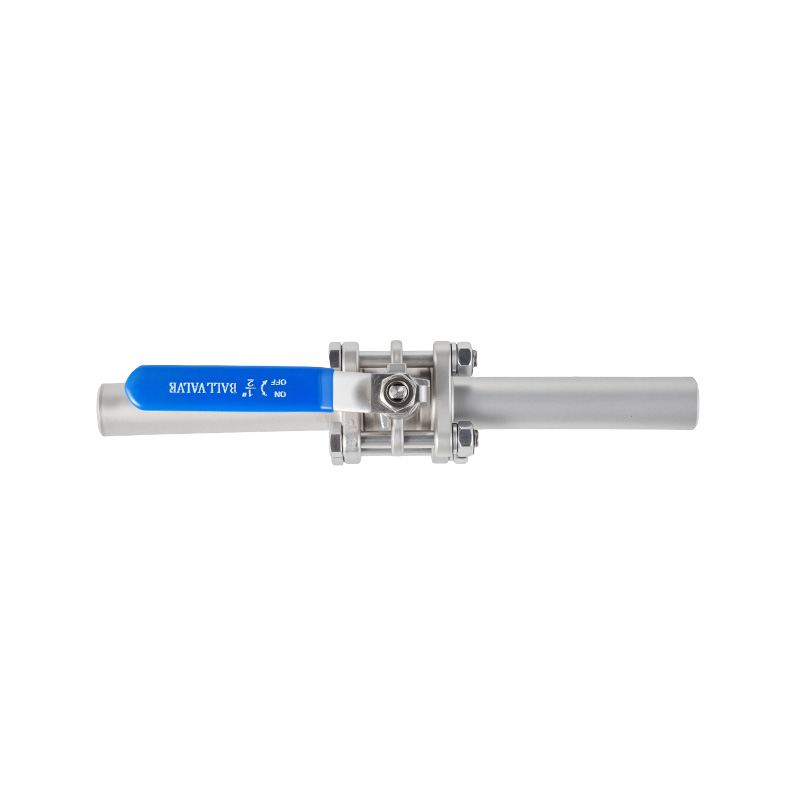

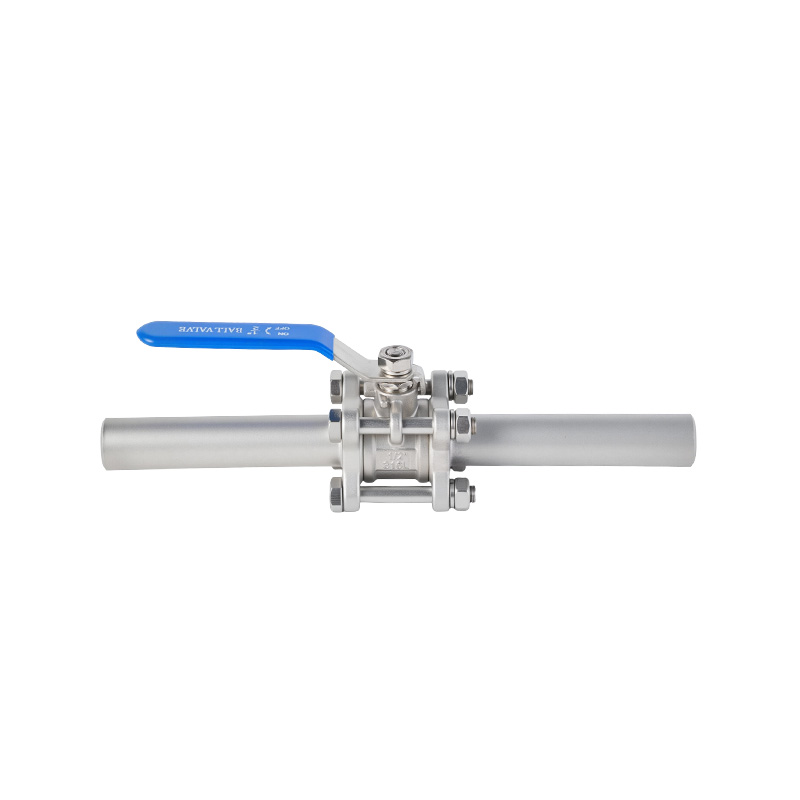

La válvula de bola de soldadura extendida de 3 piezas es una válvula de bola de tipo dividido diseñada para aplicaciones de tuberías soldadas. Adopta una estructura de cuerpo de válvula desmontable de tres piezas con extremos extendidos para soldar a tope, lo que permite que la válvula se integre con sistemas de tuberías soldadas mientras mantiene los componentes de sellado y la estructura interna alejados del calor directo del área de soldadura. El cuerpo de la válvula fundido con precisión proporciona una construcción estable, mientras que el diseño de paso total admite un flujo suave y una resistencia al flujo reducida. La válvula está disponible con una manija bloqueable opcional para operación controlada.
Los extremos extendidos para soldar a tope ayudan a crear una mayor distancia entre el área de soldadura y los componentes internos de la válvula, lo que reduce el riesgo de daños en el sello y la estructura interna causados por las altas temperaturas de soldadura. La estructura dividida de tres piezas también permite un cómodo desmontaje para inspección, limpieza y mantenimiento. Con una presión de trabajo de 1,6 a 2,5 MPa y un rango de temperatura de funcionamiento de –20 °C a 120 °C, o hasta 250 °C en condiciones específicas, la válvula puede manejar medios comunes, incluidos agua, petróleo y gas.
La válvula de bola de soldadura extendida de 3 piezas es adecuada para tuberías de procesos industriales, sistemas de agua, aplicaciones de petróleo y gas y otros sistemas de tuberías soldadas que requieren un aislamiento de flujo confiable. Los servicios OEM y ODM están disponibles para admitir tamaños de válvulas personalizados, dimensiones de extremos soldados, materiales, temperaturas de funcionamiento, clasificaciones de presión, configuraciones de manijas y otros requisitos específicos del proyecto.
| Características de diseño: Cuerpo de válvula fundido con precisión Vástago de válvula antidesconexión Diseño de paso total Mango bloqueable opcional Presión de trabajo: 1,6–2,5 MPa Temperatura de funcionamiento: –20 °C a 120 °C (250 °C) Medios adecuados: agua, petróleo, gas, etc. |
Componentes y materiales principales
| No. | Componentes | Materiales principales |
| 1 | Cuerpo de válvula | WCB CF8 CF8M CF3M |
| 2 | asiento de válvula | PTFE RPTFE |
| 3 | pelota | 304 316 316L |
| 4 | capó de válvula | WCB CF8 CF8M CF3M |
| 5 | capó de válvula | 304 |
| 6 | nuez | A2-70 304 |
| 7 | Perno | A2-70 304 |
| 8 | Vástago de válvula | 304 316 316L |
| 9 | arandela de empuje | PTFE RPTFE |
| 10 | Embalaje | PTFE RPTFE |
| 11 | Glándula | 304 |
| 12 | Manejar | 201 304 |
| 13 | arandela de resorte | 304 |
| 14 | nuez | A2-70 304 |
| 15 | Dispositivo de bloqueo | 201 304 |
| 16 | Manejar sleeve | plastico |
Dimensiones principales (mm)
| Dimensiones | Φd | L | H | W | |
| 1/4" | DN6 | 10.5 | 52 | 95 | |
| 3/8" | DN10 | 12 | 52 | 95 | |
| 1/2" | DN15 | 15 | 244 | 55 | 100 |
| 3/4" | DN20 | 20 | 250 | 63 | 115 |
| 1" | DN25 | 25 | 257 | 75 | 125 |
| 1-1/4" | DN32 | 32 | 265 | 81 | 145 |
| 1-1/2" | DN40 | 38 | 273 | 95 | 160 |
| 2" | DN50 | 49 | 288 | 110 | 175 |
| 2-1/2" | DN65 | 65 | 307 | 131 | 220 |
| 3" | DN80 | 78 | 330 | 140 | 240 |
| 4" | DN100 | 98 | 170 | 315 | |
Las dimensiones anteriores son solo como referencia.
