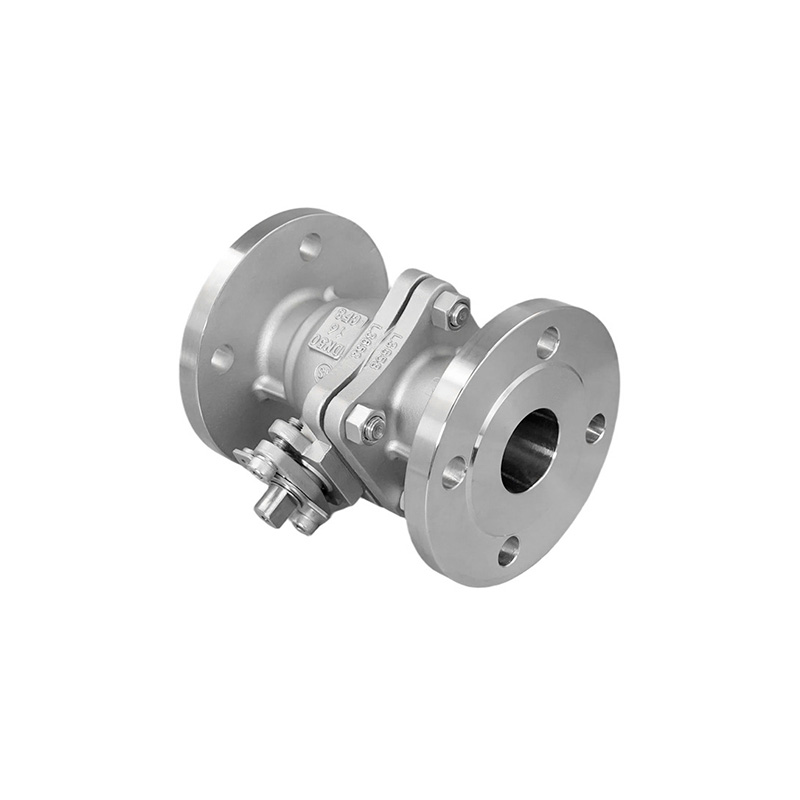

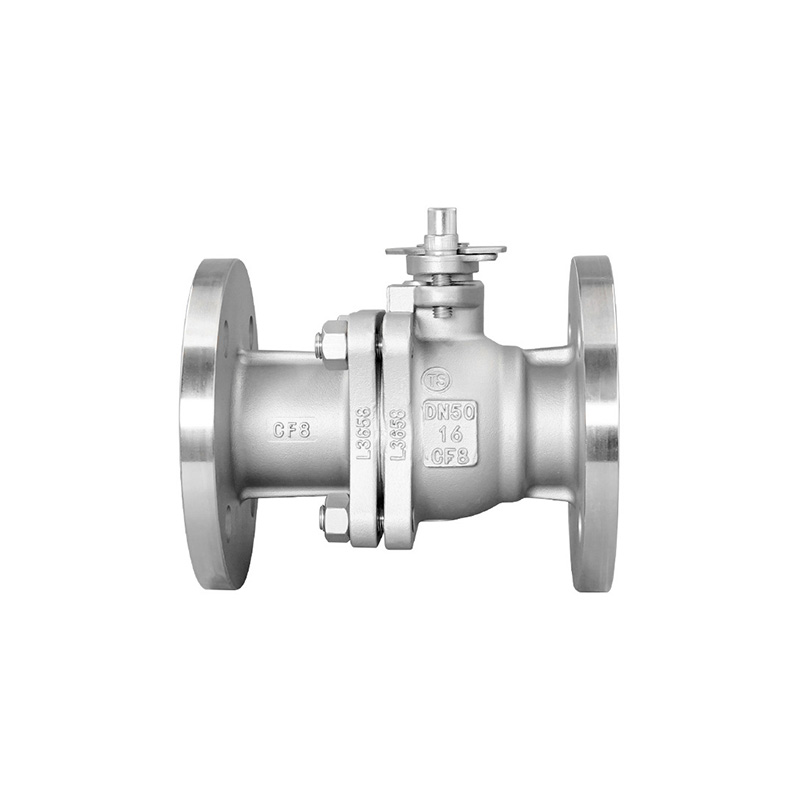

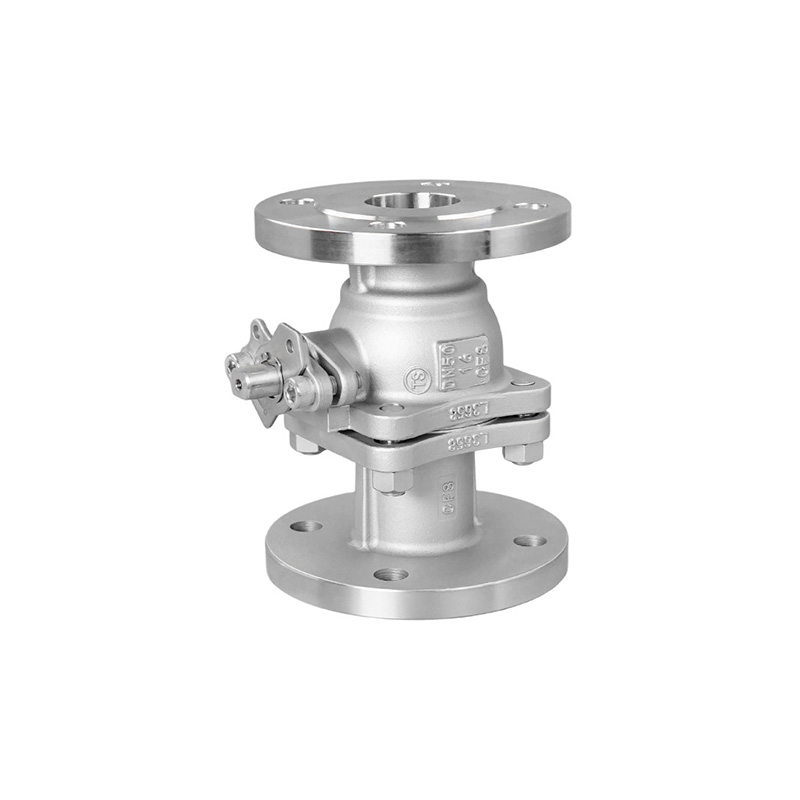

Válvula de bola con brida flotante de sellado suave

Características del diseño: Extremos con bridas: JB/T 79-2015, GB/T 9124.1-2019 Prueba e inspección: GB/T 26480-2011, GB/T 13927-2022 JB/T 9092-1999 Medio aplicable: Agua, petróleo, gas, etc

Piezas y materiales principales

ARTÍCULO

PARTE

MATERIAL PRINCIPAL

1

Cuerpo

CF8 CF3 CF8M CF3M WCB

2

Bonnet

CF8 CF3 CF8M CF3M WCB

3

Bola

304 304L 316 316L

4

Tallo

F304 F304L F316 F316L 2Cr13

5

Asiento de válvula

PTFE RPTFE

6

Embalaje

PTFE RPTFE Grafito flexible

7

Junta

Junta enrollada en espiral de PTFE RPTFE

8

Bolt

B8 B7

9

Nuez

A194-82H

10

Manejar

Aleación de aluminio WCB

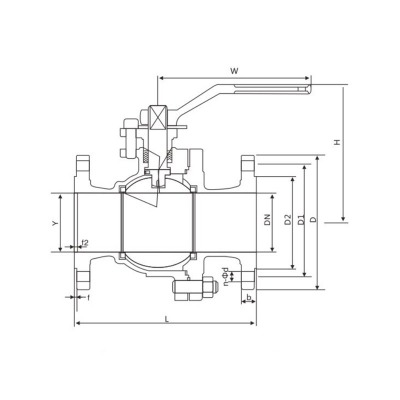

Dimensiones principales (PN16) GB/T 9124.1-2019

DN							L												D										D1												D2							bb.							ff									n-Fd											WW
15							130												95										65												45							16							2									4-Φ14											140
20							130							140					105										75												58							18							2									4-Φ14											140
25							140							150					115										85												68							18							2									4-Φ14											140
32							165												140										100												78							18							2									4-Φ18											150
40							165							180					150										110												88							18							3									4-Φ18											190
50							203							200					165										125												102							18							3									4-Φ18											200
65							222							220					185										145												122							18							3									8-Φ18											230
80							241							250					200										160												138							20							3									8-Φ18											260
100							305							280					220										180												158							20							3									8-Φ18											280
125							356							320					250										210												188							22							3									8-Φ18											360
150							394							360					285										240												212							22							3									8-Φ22											630
200							457							400					340										295												268							24							3									12-Φ22											780
250							533												405										355												320							26							3									12-Φ26											/
300							610												460										410												378							28							3									12-Φ26											/

Dimensiones principales (PN25) GB/T 9124.1-2019

DN										L																D												D1											D2											bb.									n-Fd													WW
15										130																95												65											45											16									4-Φ14													140
20										130								140								105												75											58											18									4-Φ14													140
25										140								150								115												85											68											18									4-Φ14													140
32										165																140												100											78											18									4-Φ18													150
40										165								180								150												110											88											18									4-Φ18													190
50										203								200								165												125											102											20									4-Φ18													200
65										222								220								185												145											122											22									8-Φ18													230
80										241								250								200												160											138											24									8-Φ18													260
100										305								280								235												190											162											24									8-Φ22													280
125										356								320								270												220											188											26									8-Φ26													360
150										394								360								300												250											218											28									8-Φ26													630
200										457								400								360												310											278											30									12-Φ26													780
250										533																425												370											335											32									12-Φ30													/

Dimensiones principales (PN40) GB/T 9124.1-2019

DN								L									D										D1										D2										bb.								Y									f2								n-Fd													WW
15								130									95										65										45										16								40									4								4-Φ14													140
20								140									105										75										58										18								51									4								4-Φ14													140
25								150									115										85										68										18								58									4								4-Φ14													140
32								180									140										100										78										18								66									4								4-Φ18													150
40								200									150										110										88										18								76									4								4-Φ18													190
50								220									165										125										102										20								88									4								4-Φ18													200
65								250									185										145										122										22								110									4								8-Φ18													230
80								280									200										160										138										24								121									4								8-Φ18													260
100								320									235										190										162										24								150									4.5								8-Φ22													280
125								400									270										220										188										26								176									4.5								8-Φ26													360
150								400									300										250										218										28								204									4.5								8-Φ26													630
200								500									375										320										285										34								260									4.5								12-Φ30													780
250								568									450										385										345										38								313									4.5								12-Φ33													/

Dimensiones principales (PN63) JB/T 79-2015

DN									L									D									D1											D2										bb.								Y									f2								n-Fd											WW
15									140									105									75											55										18								40									4								4-Φ14											140
20									155									125									90											68										20								51									4								4-Φ18											140
25									180									135									100											78										22								58									4								4-Φ18											150
32									200									150									110											82										24								66									4								4-Φ23											190
40									220									165									125											95										24								76									4								4-Φ23											200
50									250									175									135											105										26								88									4								4-Φ23											230
65									280									200									160											130										28								110									4								8-Φ23											260
80									320									210									170											140										30								121									4								8-Φ23											280
100									360									250									200											168										32								150									4.5								8-Φ25											360
125									455									295									240											202										36								176									4.5								8-Φ30											630
150									495									340									280											240										38								204									4.5								8-Φ34											780

Las dimensiones anteriores son sólo de referencia.
