Válvula de filtro con brida tipo Y

Inicio / Productos / Válvula coladora / Válvula de filtro con brida tipo Y

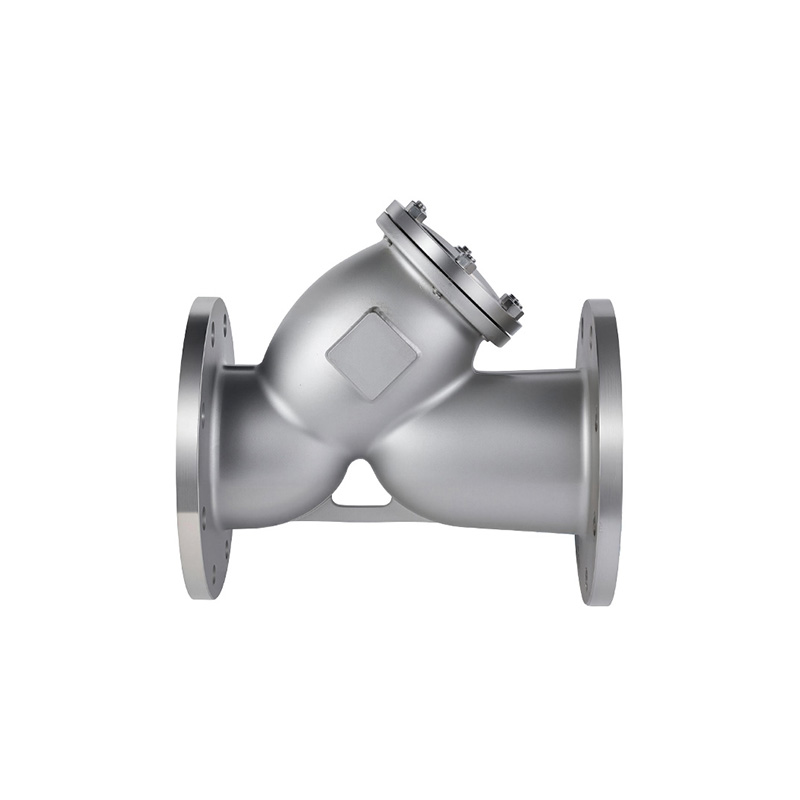

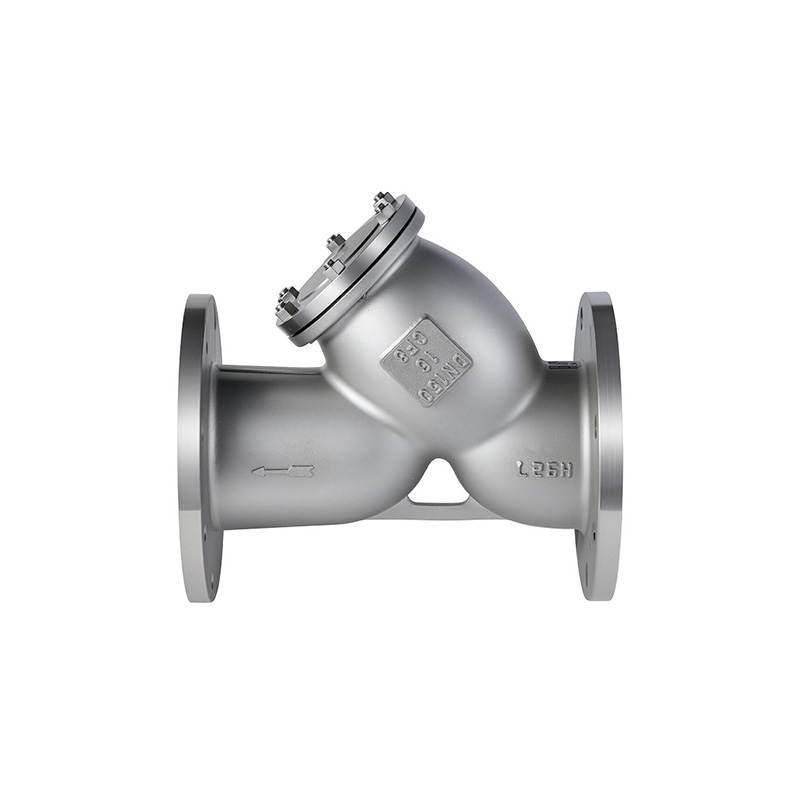

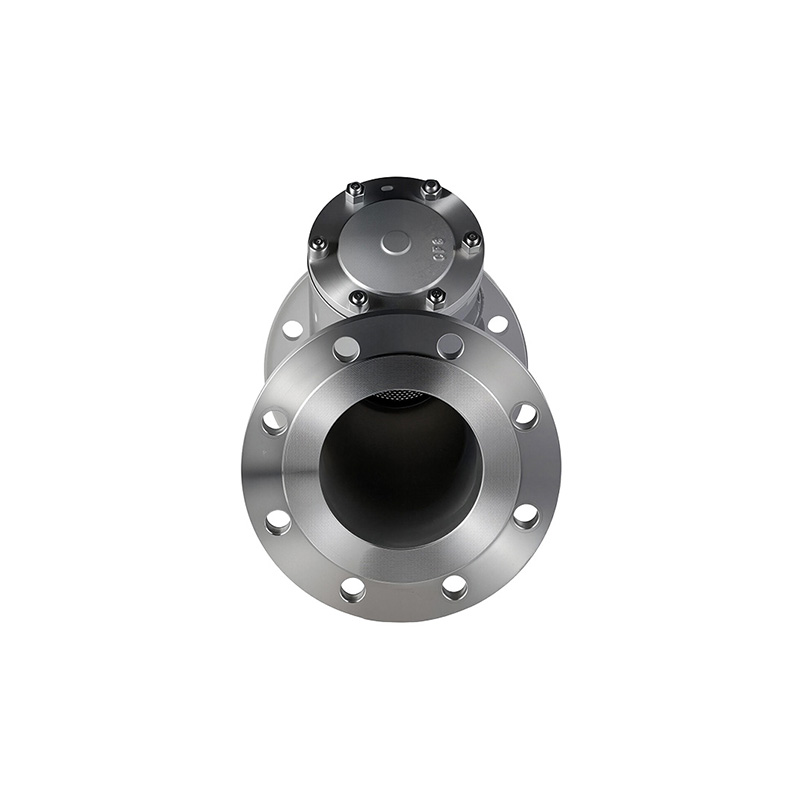

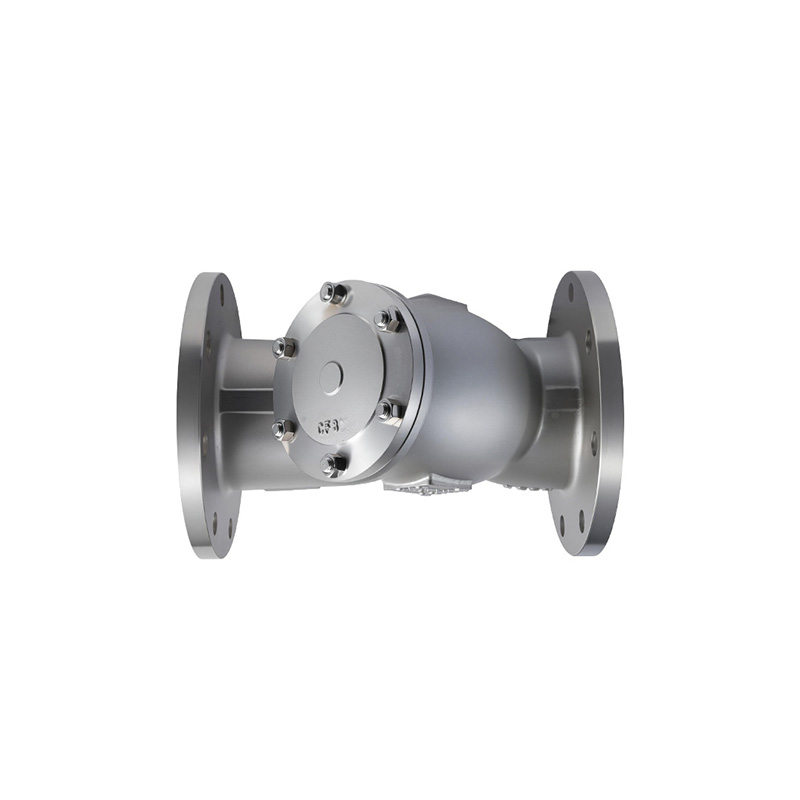

Válvula de filtro con brida tipo Y

El filtro con brida tipo Y (Serie GL41) es un dispositivo de filtración gruesa esencial para sistemas de tuberías, diseñado para proteger equipos posteriores, como bombas, válvulas e instrumentación. Sus características clave se pueden resumir de la siguiente manera: estructura simple, baja resistencia al flujo, alta capacidad de retención de suciedad, cómodo desmontaje y limpieza y conexiones bridadas seguras. Esta serie de filtros está disponible en una variedad de longitudes estructurales; verifique las dimensiones específicas al realizar un pedido.

  • Especificación
  • Contáctenos
Características de diseño:
Tamaño de conexión de brida
JB/T 79-2015, GB/T 9124.1-2019
Prueba e inspección:
JB/T 9092-1999, GB/T 13927-2022

Piezas y materiales principales.

ARTÍCULO PARTE MATERIAL PRINCIPAL
1 cuerpo CF8 CF8M CF3 CF3M WCB
2 capó CF8 CF8M CF3 CF3M WCB
3 Pantalla de filtro 304 316L
4 Junta Junta enrollada en espiral de PTFE RPTFE
5 Perno B8 B7
6 nuez A194-8 2H

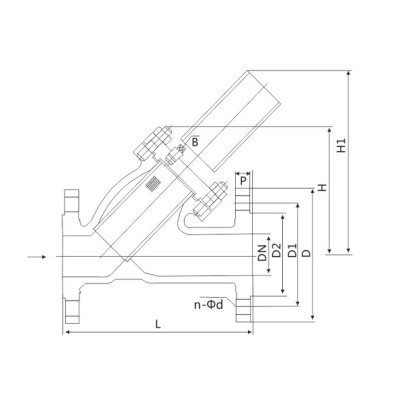

Dimensiones principales (PN16) GB/T 9124.1-2019

DN L D D1 D2 b n-Φd
15 130 95 65 45 16-2 4-Φ14
20 150 105 75 58 18-2 4-Φ14
25 150 160 115 85 68 18-2 4-Φ14
32 170 180 140 100 78 18-2 4-Φ18
40 200 150 110 88 18-3 4-Φ18
50 220 165 125 102 18-3 4-Φ18
65 250 290 185 145 122 18-3 4-Φ18
80 280 310 200 160 138 20-3 8-Φ18
100 320 350 220 180 158 20-3 8-Φ18
125 350 400 250 210 188 22-3 8-Φ18
150 380 480 285 240 212 22-3 8-Φ22
200 480 550 340 295 268 24-3 12-Φ22
250 550 622 405 355 320 26-3 12-Φ26
300 620 711 460 410 378 28-4 12-Φ26

Las dimensiones anteriores son solo como referencia.
