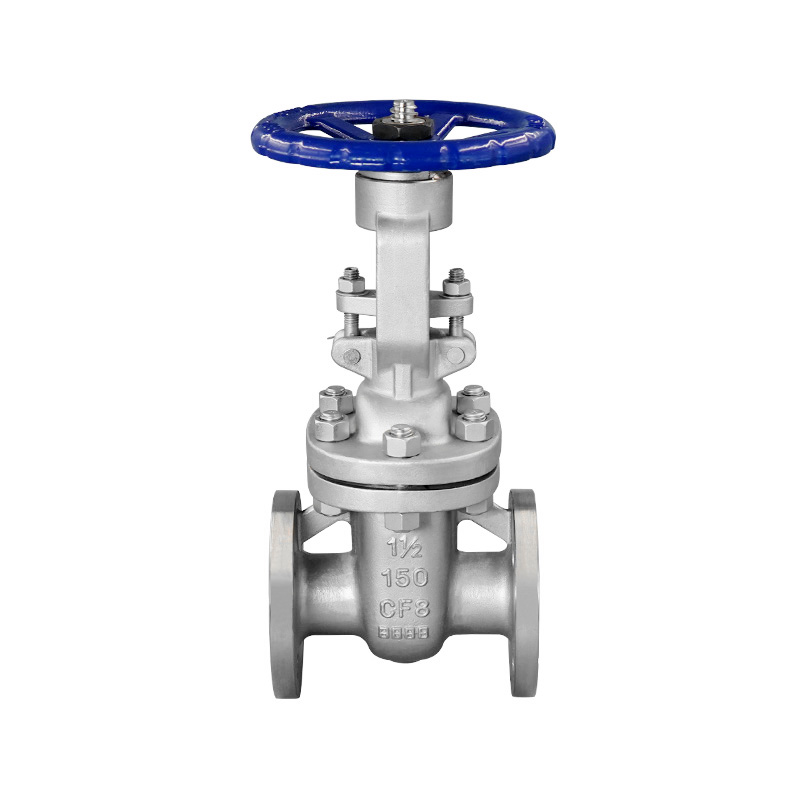

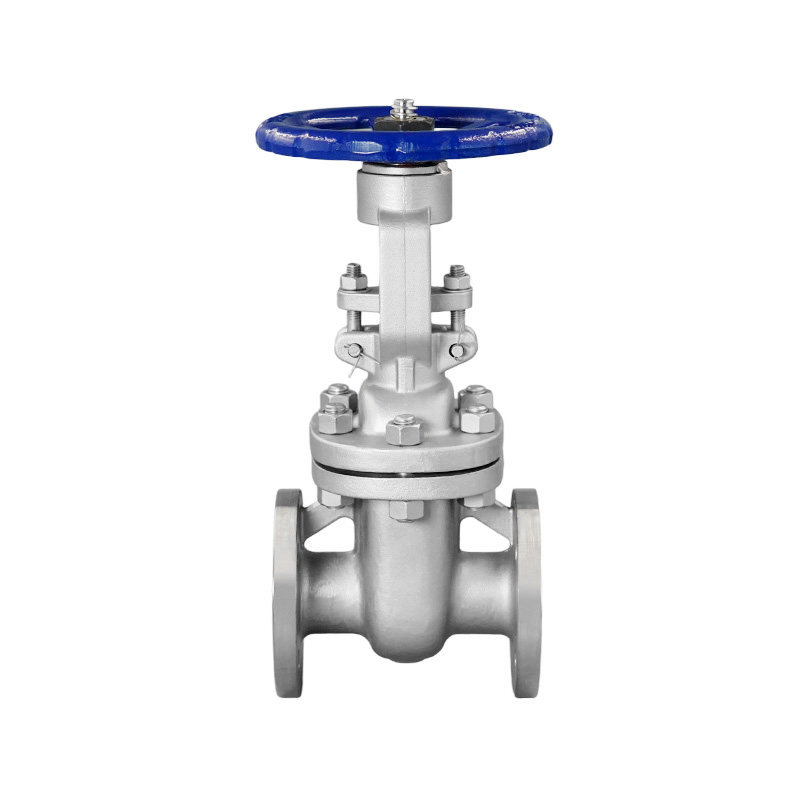

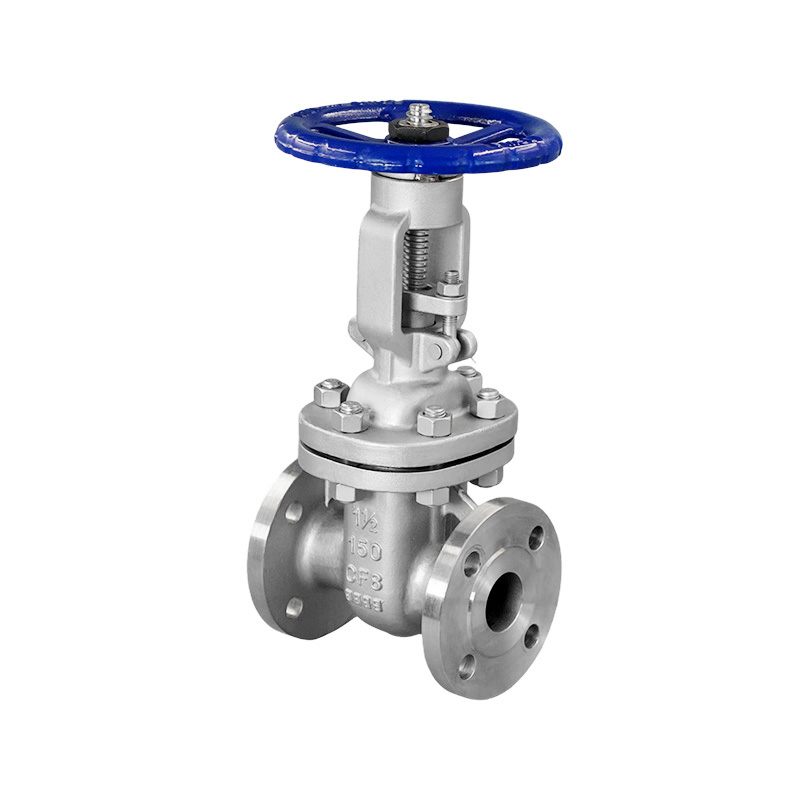

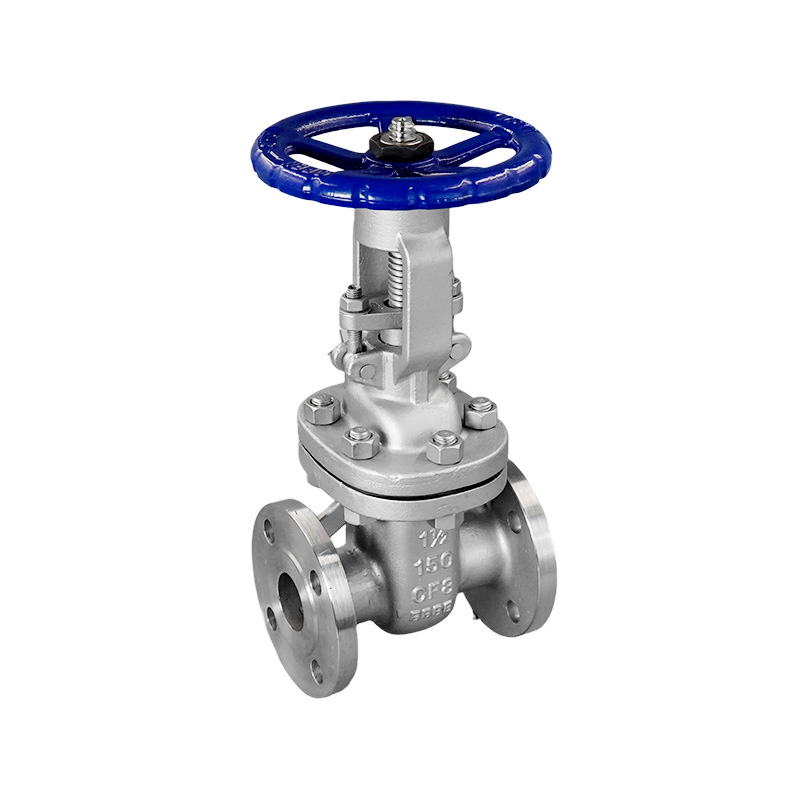

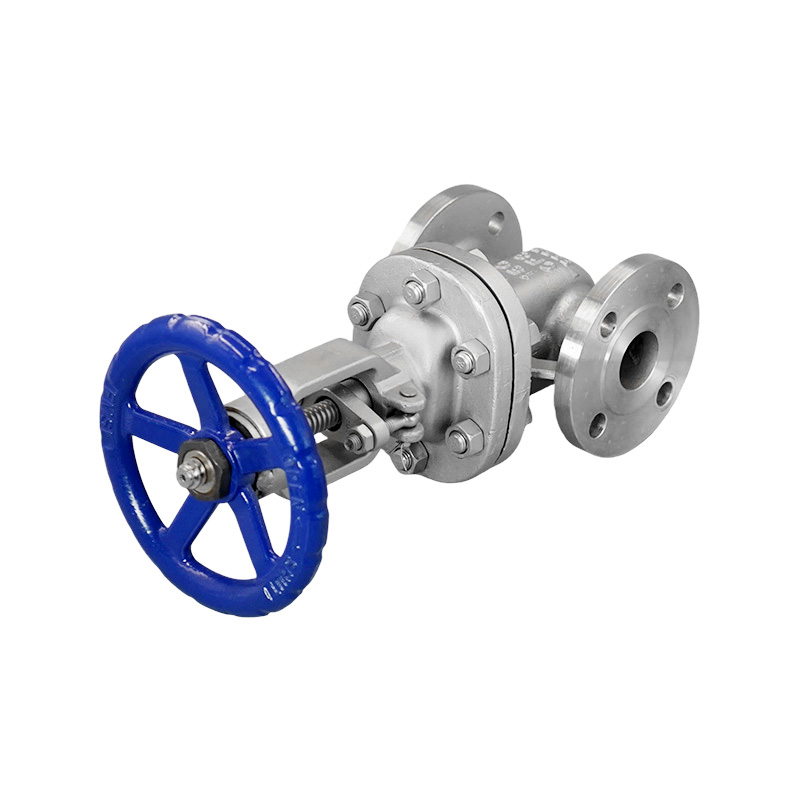

Válvula de compuerta con brida estándar americana

La válvula de compuerta con brida, vástago ascendente y sellado duro American Standard presenta un diseño de sellado duro de metal a metal. Dependiendo de los requisitos del material y las condiciones de operación, el disco de compuerta y el asiento de la válvula se pueden configurar con superficies de asiento integrales o con superposiciones soldadas de aleación dura. La conexión entre la carrocería y el capó utiliza una estructura de cara plana para la clase de 150 LB, mientras que la clase de 300 LB emplea una estructura de cara circular.

  • Especificación
  • Contáctenos
Características de diseño:
Estándar de diseño:
API 6D, API 600, API 603, ASME B16.34
Extremos bridados:
ASME B16.5, ANSI B16.5
Prueba e inspección:
API598

Piezas y materiales principales.

ARTÍCULO PARTE MATERIAL PRINCIPAL
1 cuerpo CF8  CF3  CF8M  CF3M  WCB
2 capó CF8  CF3  CF8M  CF3M  WCB
3 Cuña CF8  CF3  CF8M  CF3M  WCB
4 tallo F304 F304L F316 F316L 2Cr13
5 tallo Nut Aleación de cobre
6 Embalaje Grafito flexible de PTFE
7 Junta Junta enrollada en espiral de PTFE
8 Glándula CF8  CF3  CF8M  CF3M  WCB
9 Perno B8 B7
10 nuez A194-8 2H
11 Volante QT400-17

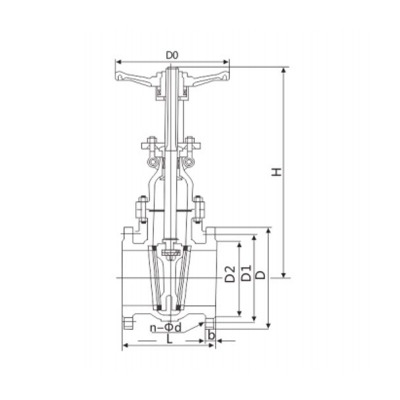

Dimensiones principales

TAMAÑO Clase 150LB Clase 300LB
L D D1 D2 b n-Φd L D D1 D2 b n-Φd
1/2" 108 90 88.9 60.3 34.9 10 4-Φ16 140 95 95.3 66.7 34.9 14.7 4-Φ16
3/4" 117 100 98.6 69.9 42.9 10.9 4-Φ16 152 115 117.3 82.6 42.9 16.3 4-Φ19
1" 127 110 108 79.4 50.8 11.6 4-Φ16 165 125 123.9 88.9 50.8 17.9 4-Φ19
1-1/4" 140 115 117.3 88.9 63.5 13.2 4-Φ16 178 135 133.3 98.4 63.5 19.5 4-Φ19
1-1/2" 165 125 127 98.4 73 14.7 4-Φ16 190 155 155.4 114.3 73 21.1 4-Φ22
2" 178 150 152.4 120.7 92.1 16.3 4-Φ19 216 165 165.1 127 92.1 22.7 8-Φ19
2-1/2" 190 180 177.8 139.7 104.8 17.9 4-Φ19 241 190 190.5 149.2 104.8 25.9 8-Φ22
3" 203 190 190.5 152.4 127 19.5 4-Φ19 282 210 209.5 168.3 127 29 8-Φ22
4" 229 230 228.6 190.5 157.2 24.3 8-Φ19 305 255 254 200 157.2 32.2 8-Φ22
5" 254 255 254 215.9 185.7 24.3 8-Φ22 381 280 279.4 235 185.7 35.4 8-Φ22
6" 267 280 279.4 241.3 215.9 25.9 8-Φ22 403 320 317.5 269.9 215.9 37 12-Φ22
8" 292 345 342.9 298.5 269.9 29 8-Φ22 419 380 381 330.2 269.9 41.7 12-Φ25
10" 330 405 406.4 362 323.8 30.6 12-Φ25 457 445 444.5 387.4 323.8 48.1 16-Φ29
12" 356 485 482.6 431.8 381 32.2 12-Φ25 502 520 520.7 450.8 381 51.3 16-Φ32
14" 381 535 533.4 476.3 412.8 35.4 12-Φ29 762 585 584.2 514.4 412.8 54.4 20-Φ32
16" 406 595 596.9 539.8 469.9 37 16-Φ29 838 650 647.7 571.5 469.9 57.6 20-Φ35
18" 432 635 635 577.9 533.4 40.1 16-Φ32 914 710 711 628.6 533.4 60.8 24-Φ35
20" 457 700 698.5 635 584.2 43.3 20-Φ32 991 775 774.7 685.8 584.2 64 24-Φ35
24" 508 815 812.8 749.3 692.2 48.1 20-Φ35 1143 915 914.4 812.8 692.2 70.3 24-Φ41

Las dimensiones anteriores son solo como referencia.
