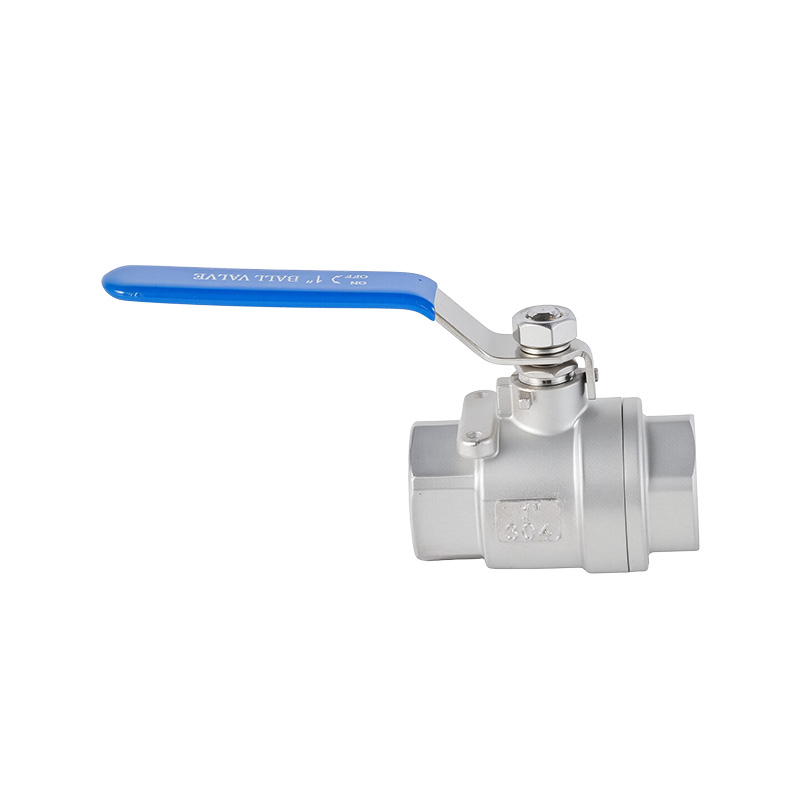

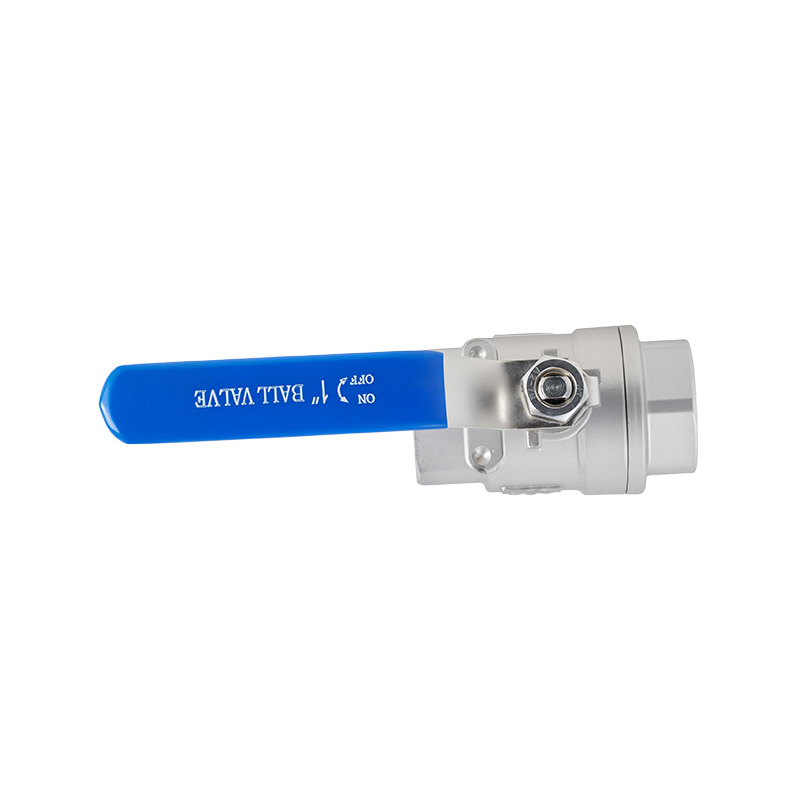

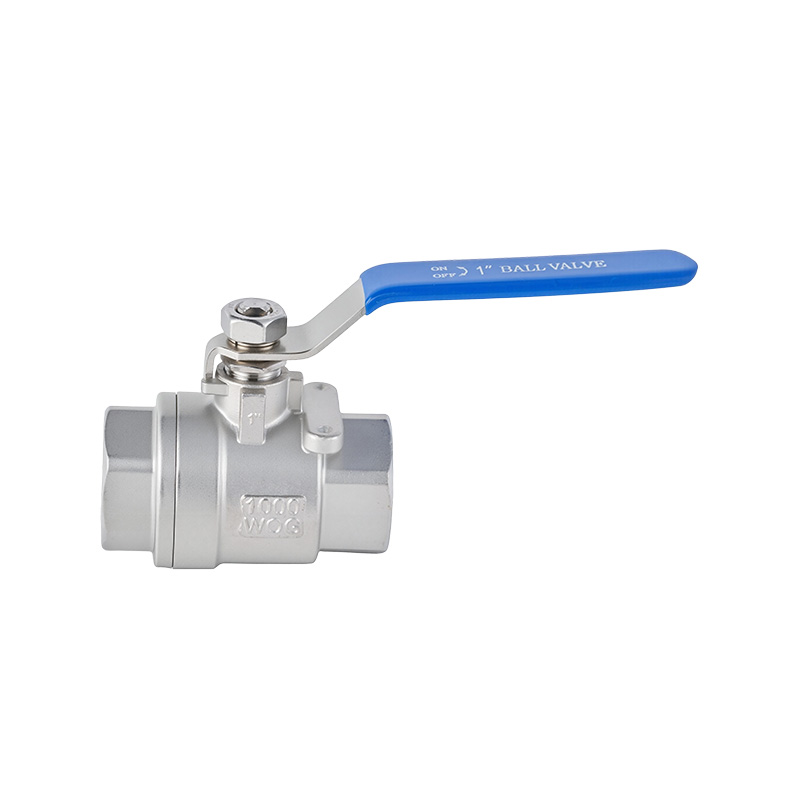

A diferencia de la estructura integral de una sola pieza de las válvulas de bola de una sola pieza, la válvula de bola manual de dos piezas con rosca interna presenta un diseño de cuerpo dividido, en el que el cuerpo de la válvula se compone de dos secciones unidas mediante una conexión roscada. Cuenta con un diseño de paso total y sellos de PTFE, lo que garantiza cero fugas.
| Características de diseño: Cuerpo de fundición a la cera perdida Vástago a prueba de explosiones Diseño de puerto completo Manija con cerradura disponible como opción Estándar de hilo: NPT, BSP, BSPT, DIN259/2999, Rc, Rp Presión de trabajo: 1,6 ~ 2,5 MPa Temperatura aplicable: -20°C~120°C(250°C) Medio aplicable: agua, petróleo, gas, etc. | |

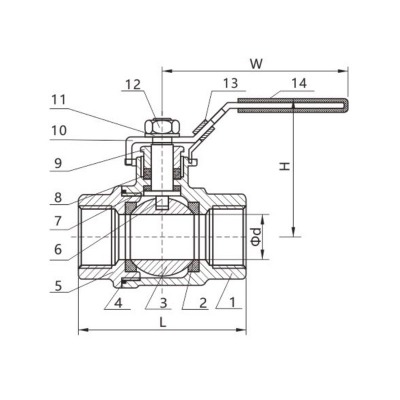

Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | cuerpo | WCB CF8 CF8M CF3M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Asiento de válvula | PTFE RPTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | pelota | 201 304 316 316L | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Anillo de sellado | PTFE RPTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | capó | WCB CF8 CF8M CF3M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | tallo | 304 316 316L | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Lavadora de empuje | PTFE RPTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | tallo Packing | PTFE RPTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Tuerca de glándula | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Manejar | 201 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Arandela de resorte | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | nuez | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Dispositivo de bloqueo (opcional) | 201 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Manejar Cover | plastico | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dimensiones principales
| TAMAÑO | Φd | L | H | W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" | DN6 | 10.5 | 55 | 50 | 95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/8" | DN10 | 12 | 55 | 50 | 95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | DN15 | 15 | 62 | 59 | 108 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | DN20 | 20 | 70 | 62 | 115 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | DN25 | 25 | 82 | 70 | 125 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | DN32 | 32 | 95 | 83 | 145 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | DN40 | 38 | 105 | 90 | 170 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | DN50 | 49 | 120 | 100 | 175 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | DN65 | 65 | 142 | 130 | 220 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | DN80 | 78 | 167 | 140 | 240 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | DN100 | 98 | 198 | 175 | 315 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
