La válvula de bola de rosca externa con tubo de conexión está diseñada para aplicaciones de control de flujo de tuberías donde se requiere una instalación y mantenimiento convenientes. La válvula cuenta con una conexión roscada externa combinada con conexiones de tubería y una junta de unión, lo que permite retirar o reparar la válvula sin desmontar la tubería conectada. Esta estructura proporciona una solución práctica para sistemas de tuberías que requieren inspección, limpieza o reemplazo de válvulas periódicamente.
La conexión de unión permite al personal de mantenimiento acceder a la válvula simplemente aflojando la junta de unión, lo que reduce la necesidad de un desmontaje extenso de la tubería durante el servicio. En comparación con las instalaciones de válvulas que requieren el desmantelamiento de las tuberías circundantes, este diseño puede ayudar a acortar las operaciones de mantenimiento y reducir las interrupciones en el sistema de tuberías. La conexión roscada externa también proporciona un método de conexión sencillo para configuraciones de tuberías compatibles.
La válvula de bola de rosca externa con tubo de conexión es adecuada para suministro de agua, manejo de fluidos, tuberías de equipos y otros sistemas de tuberías industriales o comerciales donde se requiere un mantenimiento rápido de la válvula. Los servicios OEM y ODM están disponibles para admitir tamaños de válvulas personalizados, especificaciones de conexión, materiales, configuraciones de sellado, longitudes de tuberías y otros requisitos específicos del proyecto.
| Características de diseño: Cuerpo de acero forjado Vástago a prueba de soplado Presión de trabajo: 1,6~6,4 MPa Temperatura de aplicación: -20 °C~120 °C (250 °C) Medio aplicable: Agua, aceite, gas, etc. |
![]() |

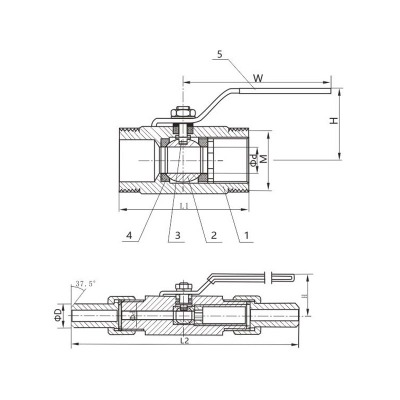

Principales piezas y materiales
| ÍTEM | PARTES | MATERIAL PRINCIPAL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Cuerpo | A105, 304, 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Bola | 304, 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Vástago | 304, 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | PTFE, RPTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Mango | 201, 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dimensiones principales
| TAMAÑO | Φd | L1 | L2 | W | H | ΦD | M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" | DN6 | 5 | 66 | 120 | 93 | 55 | 14 | 20x1.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/8" | DN10 | 8 | 66 | 120 | 93 | 58 | 17 | 24x1.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | DN15 | 10 | 85 | 150 | 105 | 60 | 22 | 30x2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | DN20 | 13 | 90 | 155 | 108 | 67 | 27 | 36x2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | DN25 | 17 | 100 | 170 | 108 | 70 | 32 | 42x2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | DN32 | 22 | 120 | 195 | 152 | 82 | 40 | 52x2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | DN40 | 25 | 135 | 215 | 162 | 87 | 48 | 60x3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN50 | 32 | 140 | 240 | 162 | 100 | 60 | 72x3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo para referencia.
