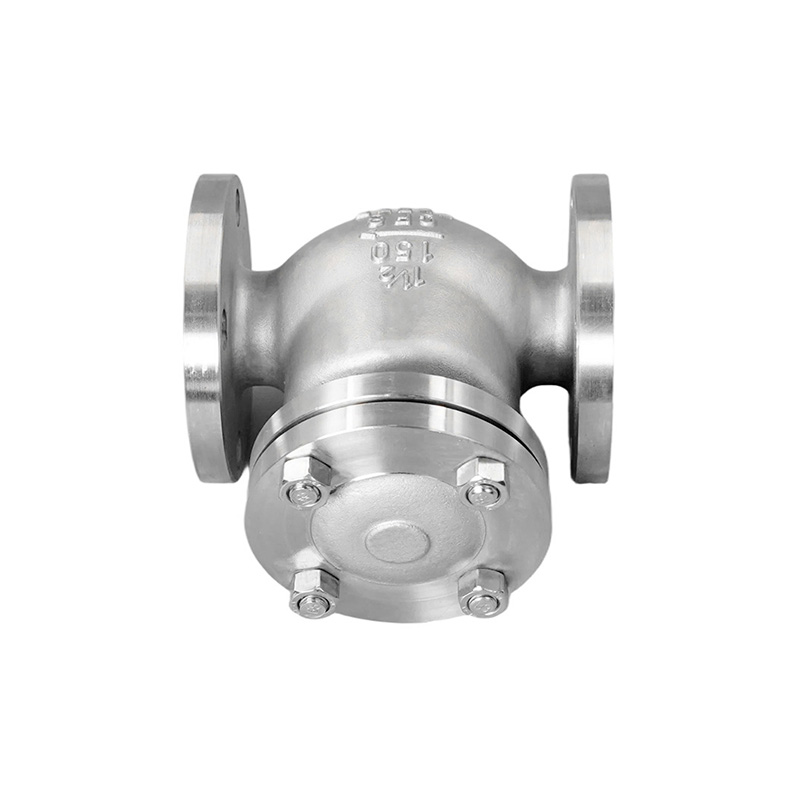

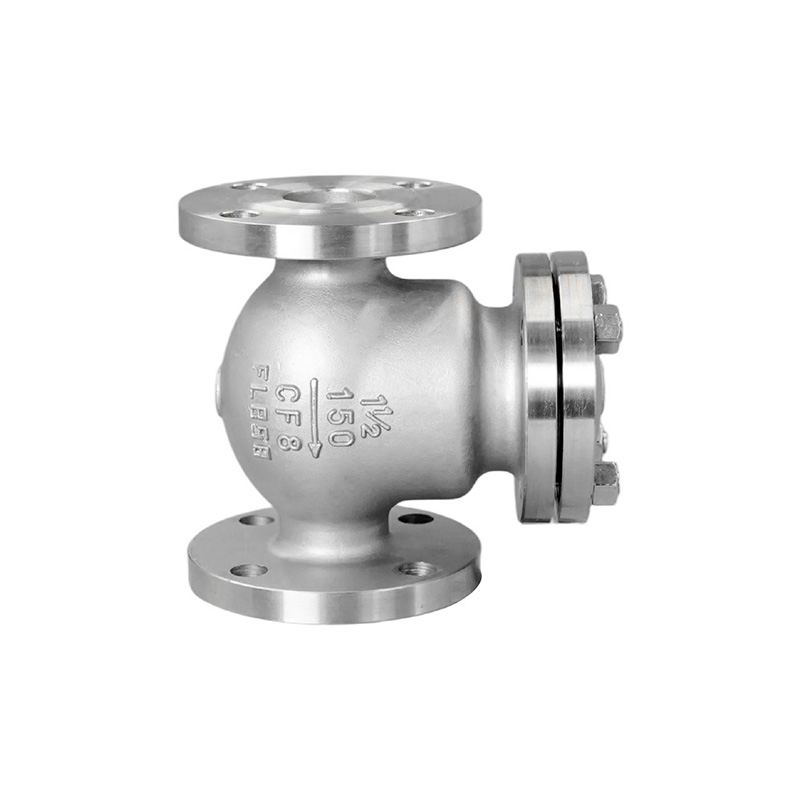

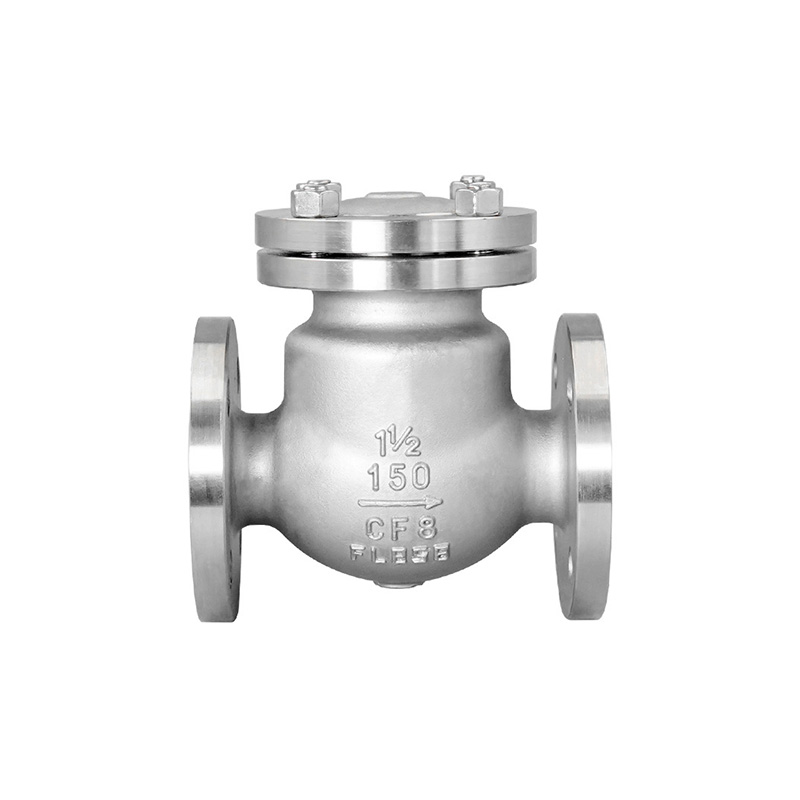

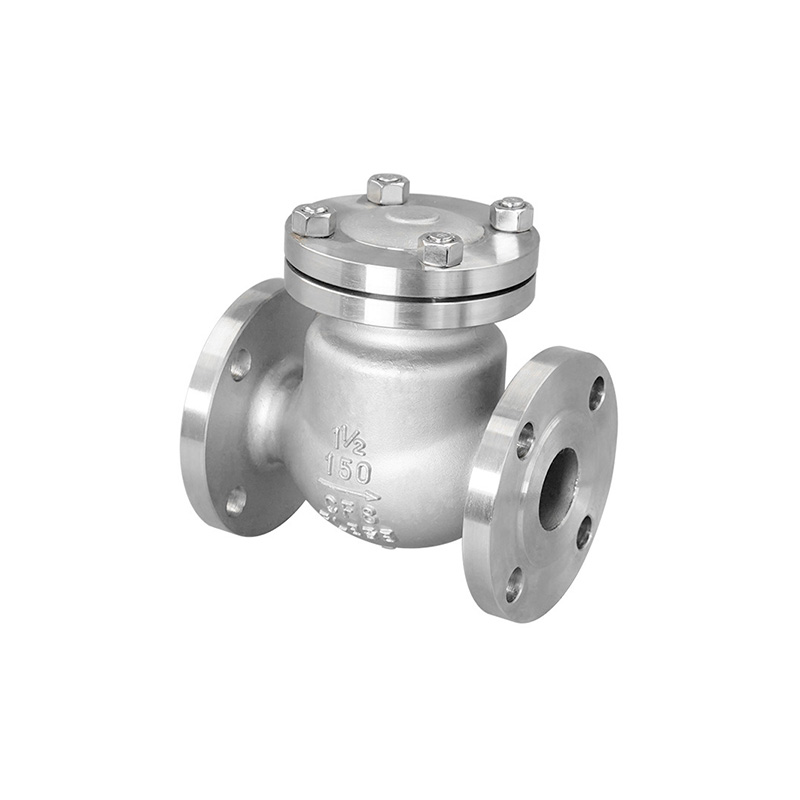

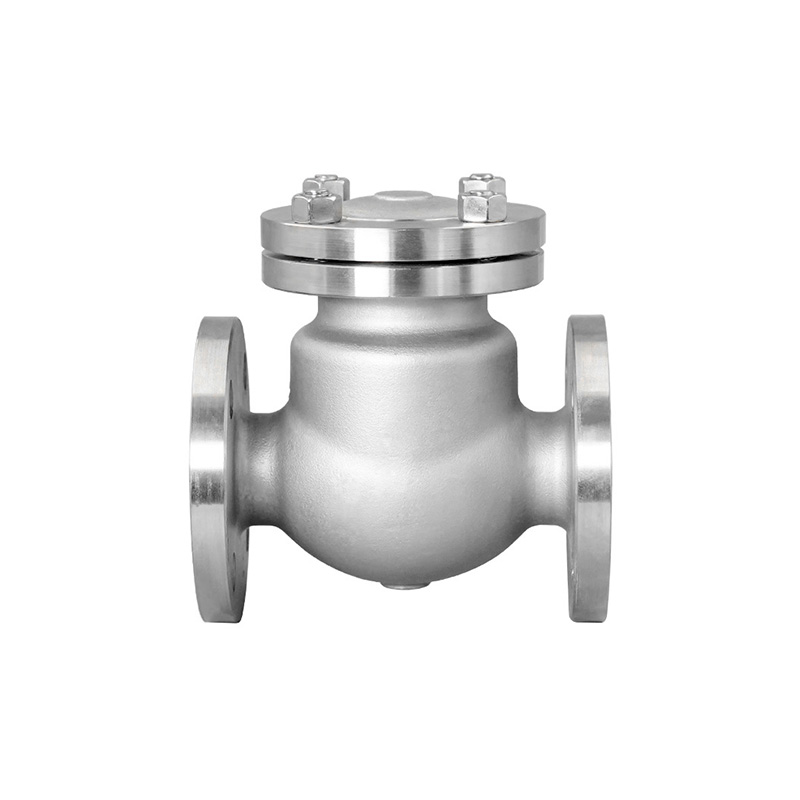

La válvula de retención oscilante con bridas es la válvula unidireccional más utilizada para tuberías de gran diámetro y presión media a baja. Se abre y cierra automáticamente en respuesta a la presión del medio, permitiendo el flujo en una sola dirección y evitando el reflujo. Principio de funcionamiento: flujo directo: la presión del medio empuja para abrir la tapa de la válvula en forma de disco; la solapa gira alrededor de un pasador de bisagra para abrirse, lo que permite un flujo sin obstrucciones. Flujo inverso: la fuerza combinada de la contrapresión del medio y el peso de la aleta de la válvula hace que la aleta gire hacia el asiento de la válvula, creando un sello hermético y evitando el contraflujo. Las dimensiones cara a cara y las especificaciones de las bridas cumplen con los estándares estadounidenses.
| Características de diseño: Extremos bridados: ASME B16.5, ANSI B16.5 Prueba e inspección: API598 | |
Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | cuerpo | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | capó | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | disco | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Junta | Junta enrollada en espiral de PTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Perno | B8 B7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | nuez | A194-8 2H | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

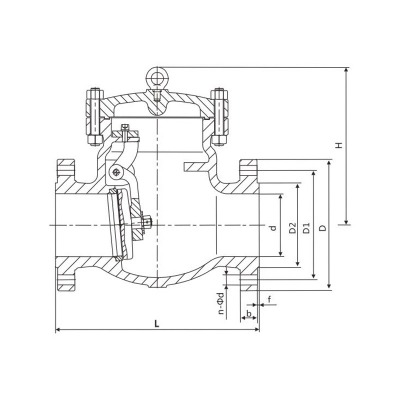

Dimensiones principales
| TAMAÑO | Clase 150LB | Clase 300LB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | D | D1 | D2 | b | f | n-Φd | L | D | D1 | D2 | b | f | n-Φd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | 108 | 90 | 88.9 | 60.3 | 34.9 | 8 | 2 | 4-Φ16 | 152 | 95 | 95.3 | 66.7 | 34.9 | 12.7 | 2 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | 117 | 100 | 98.6 | 69.9 | 42.9 | 8.9 | 2 | 4-Φ16 | 178 | 115 | 117.3 | 82.6 | 42.9 | 14.3 | 2 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | 127 | 110 | 108 | 79.4 | 50.8 | 9.6 | 2 | 4-Φ16 | 216 | 125 | 123.9 | 88.9 | 50.8 | 15.9 | 2 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | 140 | 115 | 117.3 | 88.9 | 63.5 | 11.2 | 2 | 4-Φ16 | 229 | 135 | 133.3 | 98.4 | 63.5 | 17.5 | 2 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | 165 | 125 | 127 | 98.4 | 73 | 12.7 | 2 | 4-Φ16 | 241 | 155 | 155.4 | 114.3 | 73 | 19.1 | 2 | 4-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | 203 | 150 | 152.4 | 120.7 | 92.1 | 14.3 | 2 | 4-Φ19 | 267 | 165 | 165.1 | 127 | 92.1 | 20.7 | 2 | 8-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | 216 | 180 | 177.8 | 139.7 | 104.8 | 15.9 | 2 | 4-Φ19 | 292 | 190 | 190.5 | 149.2 | 104.8 | 23.9 | 2 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | 241 | 190 | 190.5 | 152.4 | 127 | 17.5 | 2 | 4-Φ19 | 318 | 210 | 209.5 | 168.3 | 127 | 27 | 2 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | 292 | 230 | 228.6 | 190.5 | 157.2 | 22.3 | 2 | 8-Φ19 | 356 | 255 | 254 | 200 | 157.2 | 30.2 | 2 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5" | 330 | 255 | 254 | 215.9 | 185.7 | 22.3 | 2 | 8-Φ22 | 400 | 280 | 279.4 | 235 | 185.7 | 33.4 | 2 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6" | 356 | 280 | 279.4 | 241.3 | 215.9 | 23.9 | 2 | 8-Φ22 | 444 | 320 | 317.5 | 269.9 | 215.9 | 35 | 2 | 12-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8" | 495 | 345 | 342.9 | 298.5 | 269.9 | 27 | 2 | 8-Φ22 | 533 | 380 | 381 | 330.2 | 269.9 | 39.7 | 2 | 12-Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10" | 622 | 405 | 406.4 | 362 | 323.8 | 28.6 | 2 | 12- Φ 25 | 622 | 445 | 444.5 | 387.4 | 323.8 | 46.1 | 2 | 16-Φ29 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12" | 698 | 485 | 482.6 | 431.8 | 381 | 30.2 | 2 | 12-Φ25 | 711 | 520 | 520.7 | 450.8 | 381 | 49.3 | 2 | 16-Φ32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14" | 787 | 535 | 533.4 | 476.3 | 412.8 | 33.4 | 2 | 12-Φ29 | 838 | 585 | 584.2 | 514.4 | 412.8 | 52.4 | 2 | 20-Φ32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16" | 864 | 595 | 596.9 | 539.8 | 469.9 | 35 | 2 | 16-Φ29 | 864 | 650 | 647.7 | 571.5 | 469.9 | 55.6 | 2 | 20-Φ35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18" | 978 | 635 | 635 | 577.9 | 533.4 | 38.1 | 2 | 16-Φ32 | 978 | 710 | 711 | 628.6 | 533.4 | 58.8 | 2 | 24-Φ35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20" | 978 | 700 | 698.5 | 635 | 584.2 | 41.3 | 2 | 20-Φ32 | 1016 | 775 | 774.7 | 685.8 | 584.2 | 62 | 2 | 24-Φ35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24" | 1295 | 815 | 812.8 | 749.3 | 692.2 | 46.1 | 2 | 20-Φ35 | 1346 | 915 | 914.4 | 812.8 | 692.2 | 68.3 | 2 | 24-Φ41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
