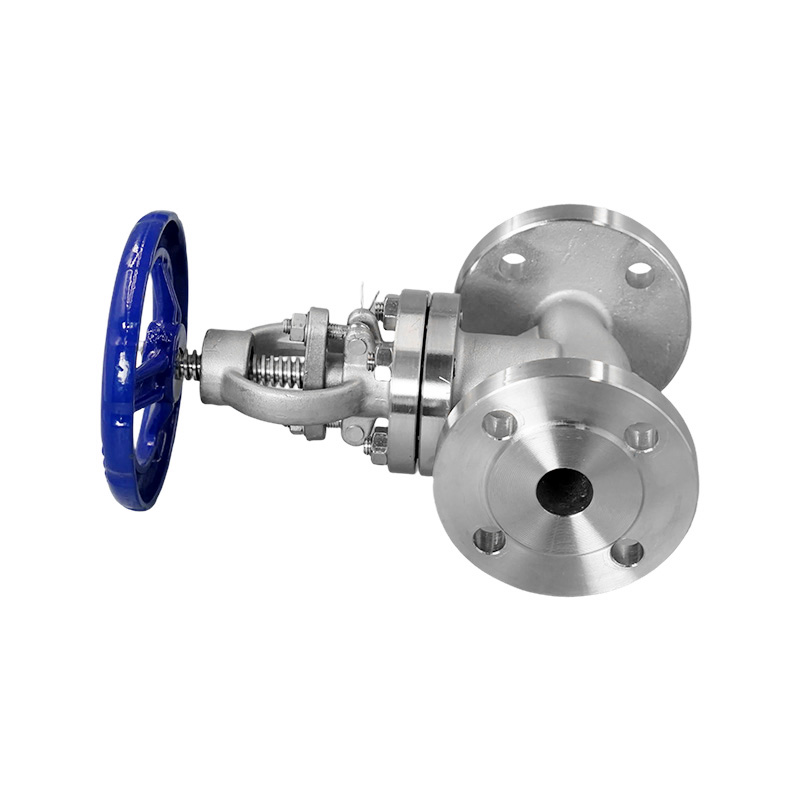

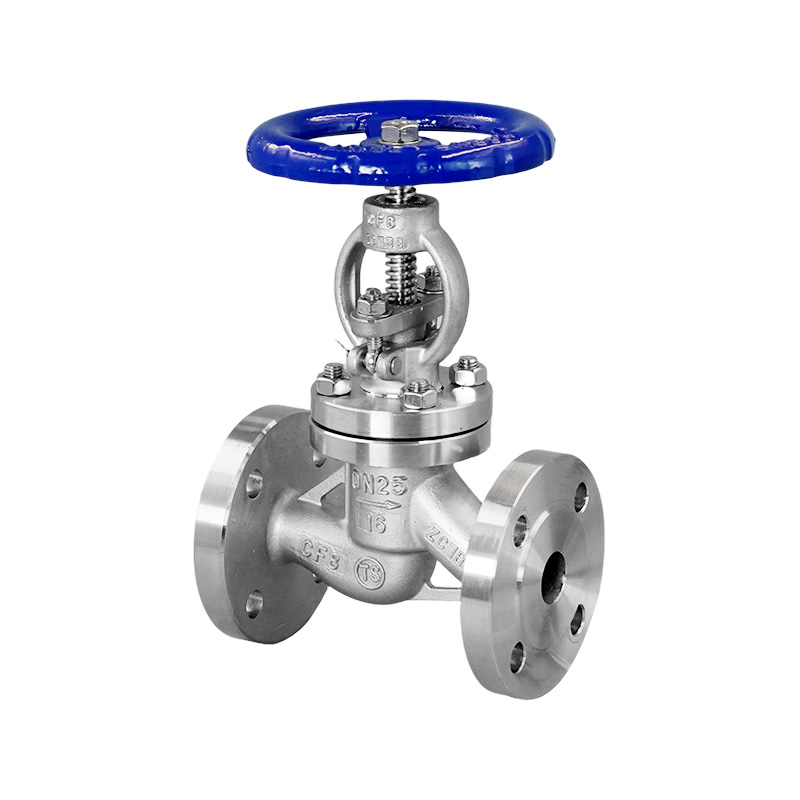

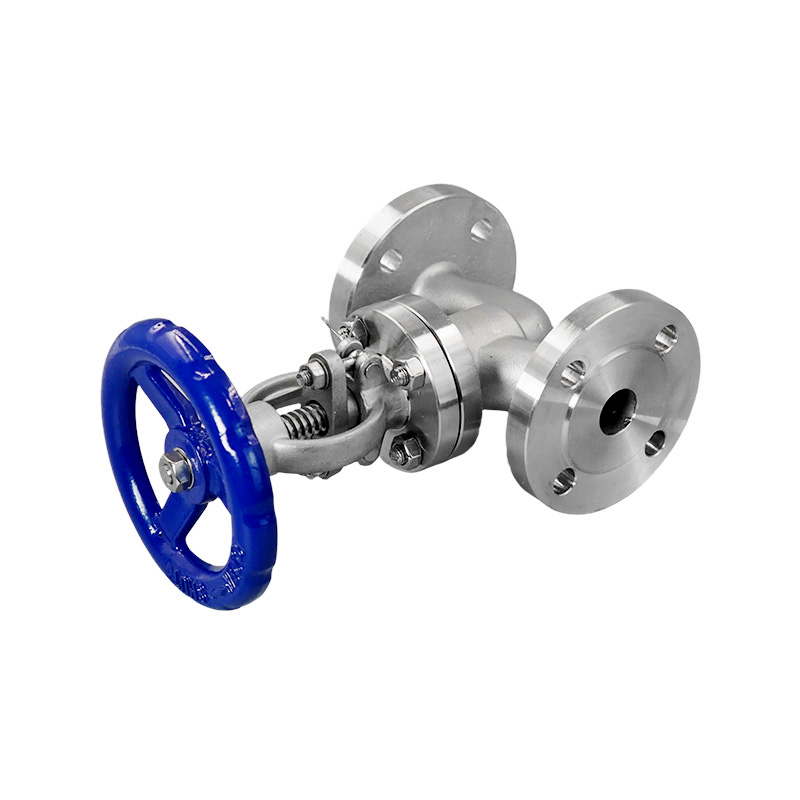

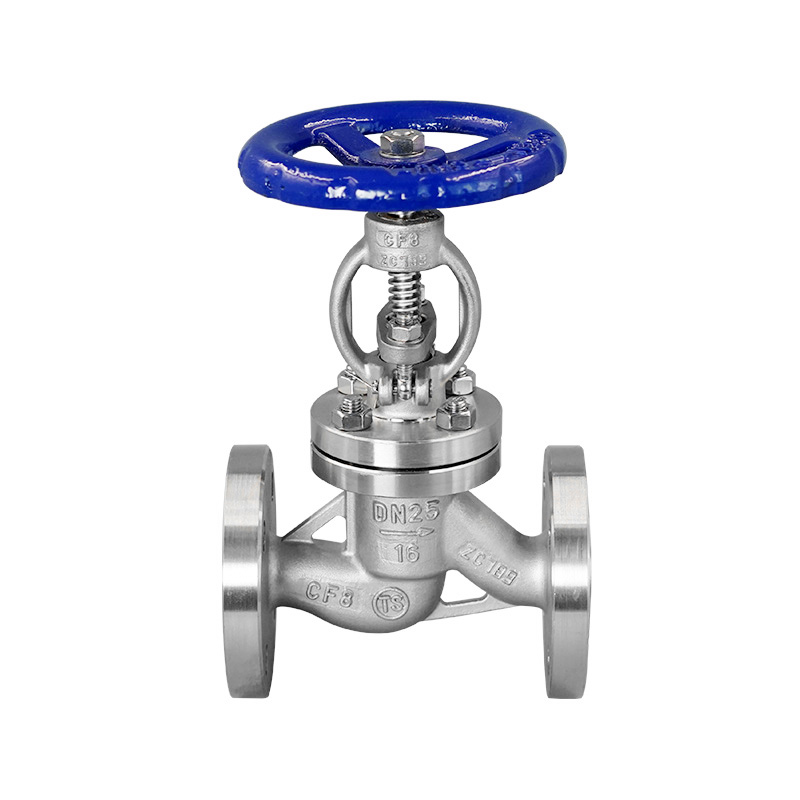

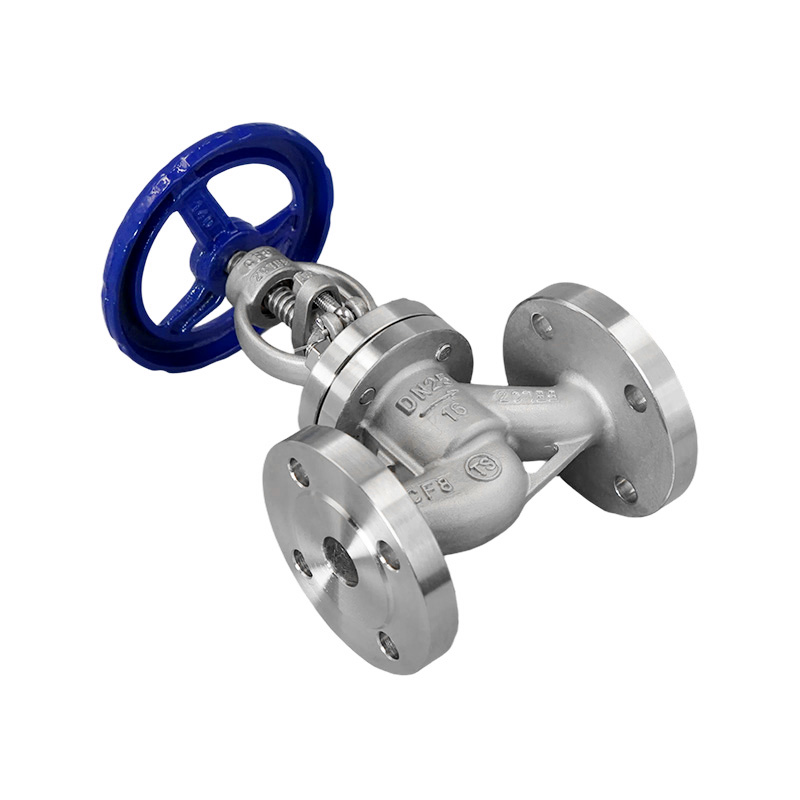

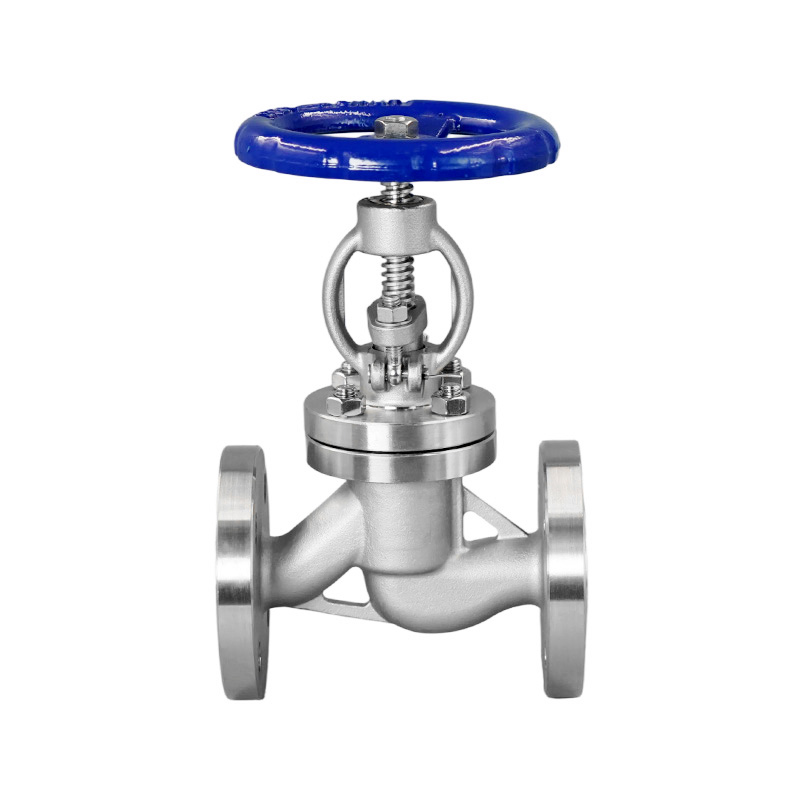

Válvula de globo con brida

Características del diseño: Extremos con bridas: JB/T 79-2015 GB/T 9124.1-2019 Prueba e inspección: GB/T 26480-2011, GB/T 13927-2022 JB/T 9092-1999

Piezas y materiales principales

ARTÍCULO

PARTE

MATERIAL PRINCIPAL

1

Cuerpo

CF8 CF3 CF8M CF3M WCB

2

Bonnet

CF8 CF3 CF8M CF3M WCB

3

Disco

CF8 CF3 CF8M CF3M WCB

4

Tallo

F304 F304L F316 F316L 2Cr13

5

Tuerca del tallo

Aleación de cobre

6

Embalaje

Grafito flexible de PTFE

7

Junta

Junta enrollable en espiral de PTFE

8

Glándula

CF8 CF3 CF8M CF3M WCB

9

Bolt

B8 B7

10

Nuez

A194-82H

11

Volante

QT400-17

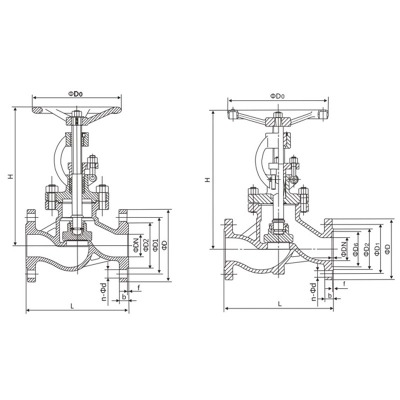

Dimensiones principales (PN16) GB/T9124.1-2019

DN	L	D	D1	D2	bf	n-Φd	D0
15	130	95	65	45	16-2	4-Φ14	120
20	150	105	75	58	18-2	4-Φ14	140
25	160	115	85	68	18-2	4-Φ14	140
32	180	140	100	78	18-2	4-Φ18	160
40	200	150	110	88	18-3	4-Φ18	200
50	230	165	125	102	18-3	4-Φ18	220
65	290	185	145	122	18-3	8-Φ18	240
80	310	200	160	138	20-3	8-Φ18	260
100	350	220	180	158	20-3	8-Φ18	280
125	400	250	210	188	22-3	8-Φ18	320
150	480	285	240	212	22-3	8-Φ22	350
200	600	340	295	268	24-3	12-Φ22	450
250	650	405	355	320	26-3	12-Φ26	500
300	750	460	410	378	28-4	12-Φ26	550
350	850	520	470	438	30-4	16-Φ26	600
400	950	580	525	490	32-4	16-Φ30	700
450	1050	640	585	550	40-4	20-Φ30	800
500	1150	715	650	610	44-4	20-Φ33	900
600	1350	840	770	725	54-5	20-Φ36	1000

Dimensiones principales (PN25) GB/T 9124.1-2019

DN										L												D												D1												D2											bf											n-Φd													D0
15										130												95												65												45											16-2											4-Φ14													120
20										150												105												75												58											18-2											4-Φ14													140
25										160												115												85												68											18-2											4-Φ14													140
32										180												140												100												78											18-2											4-Φ18													160
40										200												150												110												88											18-3											4-Φ18													200
50										230												165												125												102											20-3											4-Φ18													220
65										290												185												145												122											22-3											8-Φ18													240
80										310												200												160												138											24-3											8-Φ18													260
100										350												235												190												162											24-3											8-Φ22													280
125										400												270												220												188											26-3											8-Φ26													320
150										480												300												250												218											28-3											8-Φ26													350
200										600												360												310												278											30-3											12-Φ26													450
250										650												425												370												335											32-3											12-Φ30													500
300										750												485												430												395											34-3											16-Φ30													550
350										850												555												490												450											38-4											16-Φ33													600
400										950												620												550												505											40-4											16-Φ36													700
450										1050												670												600												555											46-4											20-Φ36													800
500										1150												730												660												615											48-4											20-Φ36													900
600										1350												845												770												720											58-5											20-Φ39													1000

Dimensiones principales (PN40) GB/T 9124.1-2019

DN	L	D	D1	D2	D6	bf	f2	n-Φd	D0
15	130	95	65	45	40	16-2	4	4-Φ14	120
20	150	105	75	58	51	18-2	4	4-Φ14	140
25	160	115	85	68	58	18-2	4	4-Φ14	160
32	180	140	100	78	66	18-2	4	4-Φ18	180
40	200	150	110	88	76	18-3	4	4-Φ18	200
50	230	165	125	102	88	20-3	4	4-Φ18	220
65	290	185	145	122	110	22-3	4	8-Φ18	280
80	310	200	160	138	121	24-3	4	8-Φ18	300
100	350	235	190	162	150	24-3	4.5	8-Φ22	320
125	400	270	220	188	176	26-3	4.5	8-Φ26	400
150	480	300	250	218	204	28-3	4.5	8-Φ26	400
200	600	375	320	285	260	34-3	4.5	12-Φ30	450
250	650	450	385	345	313	38-3	4.5	12-Φ33	500
300	750	515	450	410	364	42-4	4.5	16-Φ33	550
350	850	580	510	465	422	46-4	5	16-Φ36	600
400	950	660	585	535	474	50-4	5	16-Φ39	700
450	1050	685	610	560	524	57-4	5	20-Φ39	800
500	1150	755	670	615	576	57-4	5	20-Φ42	900

Dimensiones principales (PN63) GB/T 9124.1-2019

DN								L									D										D1										D2									D6										bf									f2								n-Φd												D0
15								170									105										75										55									40										20-2									4								4-Φ14												140
20								190									130										90										68									51										22-2									4								4-Φ18												160
25								210									140										100										78									58										24-2									4								4-Φ18												180
32								230									155										110										82									66										26-2									4								4-Φ22												200
40								260									170										125										95									76										26-3									4								4-Φ22												240
50								300									180										135										105									88										26-3									4								4-Φ22												280
65								340									205										160										130									110										26-3									4								8-Φ22												320
80								380									215										170										140									121										28-3									4								8-Φ22												360
100								430									250										200										168									150										30-3									4.5								8-Φ26												400
125								500									295										240										202									176										34-3									4.5								8-Φ30												400
150								550									345										280										240									204										36-3									4.5								8-Φ33												450
200								650									415										345										300									260										42-3									4.5								12-Φ36												500
250								775									470										400										352									313										46-3									4.5								12-Φ36												550
300								900									530										460										412									364										52-4									4.5								16-Φ36												600
350								1025									600										525										475									422										56-4									5								16-Φ39												650
400								1150									670										585										525									474										60-4									5								16-Φ42												700

Las dimensiones anteriores son sólo de referencia.
