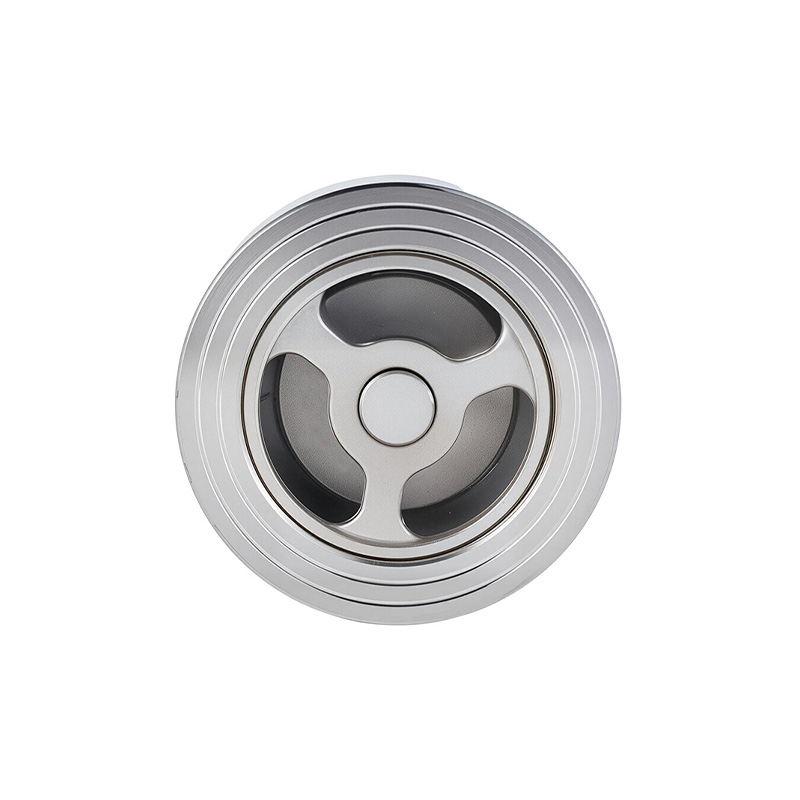

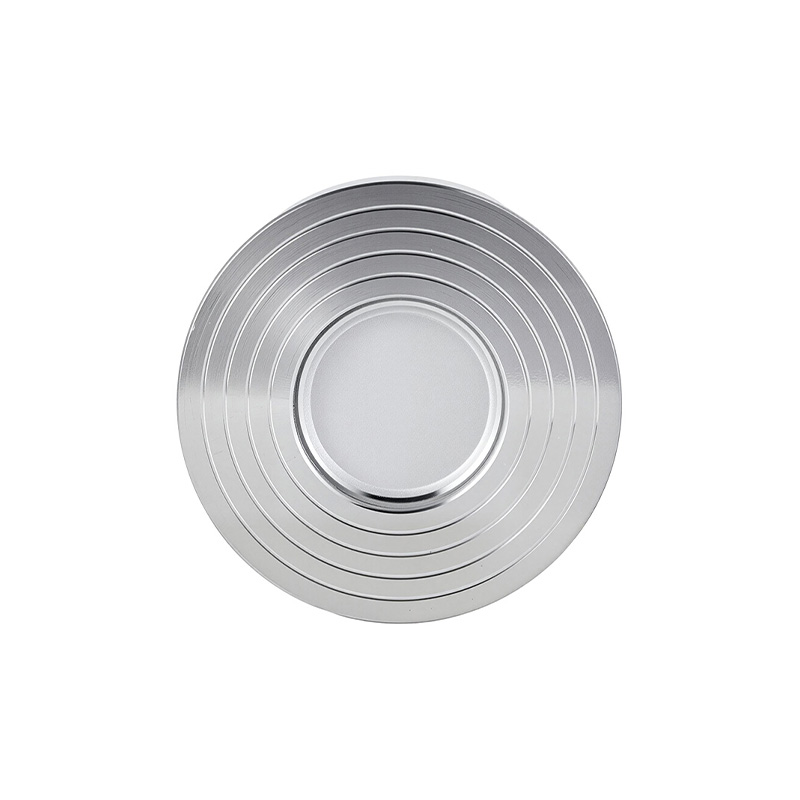

La válvula de retención tipo wafer H71 es una válvula unidireccional ultradelgada montada en brida que no presenta bridas de cuerpo independientes; en cambio, se asegura directamente intercalándolo entre dos bridas de tubería. Diseñado con un enfoque central en la instalación ultracompacta, baja resistencia al flujo y adaptabilidad a través de múltiples diámetros de tubería, equilibra la facilidad de instalación con la idoneidad para diversas condiciones operativas, lo que la convierte en la opción preferida para tuberías de pequeño diámetro o aplicaciones con espacio limitado.
| Características de diseño: ASME B16.34, API 594 Prueba e inspección: GB/T 13927-2016, API 598 | |
Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | cuerpo | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | disco | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Anillo de presión | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Arandela de resorte | Acero inoxidable | ||||||||||||||||||||||||||||||||||||||||||||||||||||||

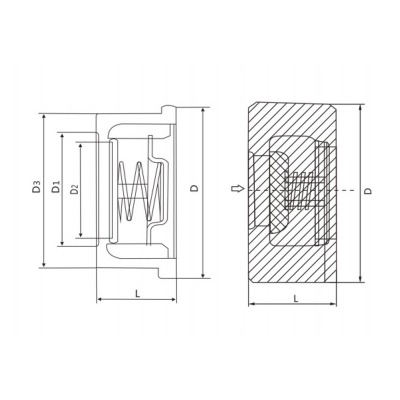

Dimensiones principales (PN16-PN25)
| DN | L | D | D1 | D3 | D2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 28 | 49 | 15 | 44 | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 28 | 49 | 19 | 52 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 28 | 67 | 24 | 60 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 31 | 75 | 31 | 72 | 43 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 35 | 86 | 39 | 74 | 52 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 39 | 100 | 48 | 98 | 62 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 54 | 115 | 63 | 117 | 75 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 58 | 135 | 78 | 128 | 90 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 68 | 154 | 98 | / | 112 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 85 | 185 | 123 | / | 132 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 100 | 212 | 148 | / | 158 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 110 | 270 | 198 | / | 208 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 122 | 327 | 248 | / | 258 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
