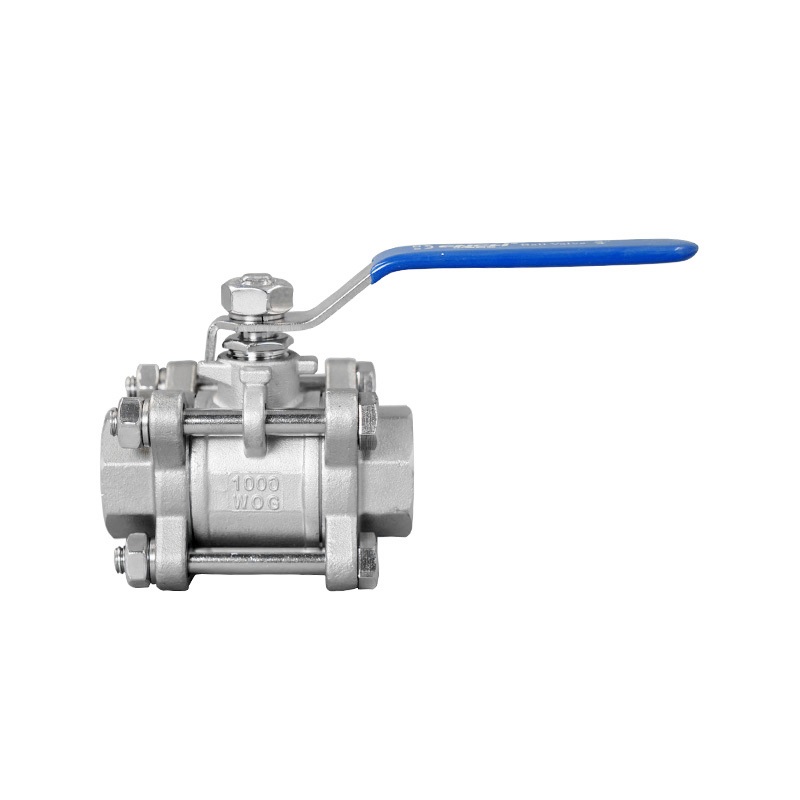

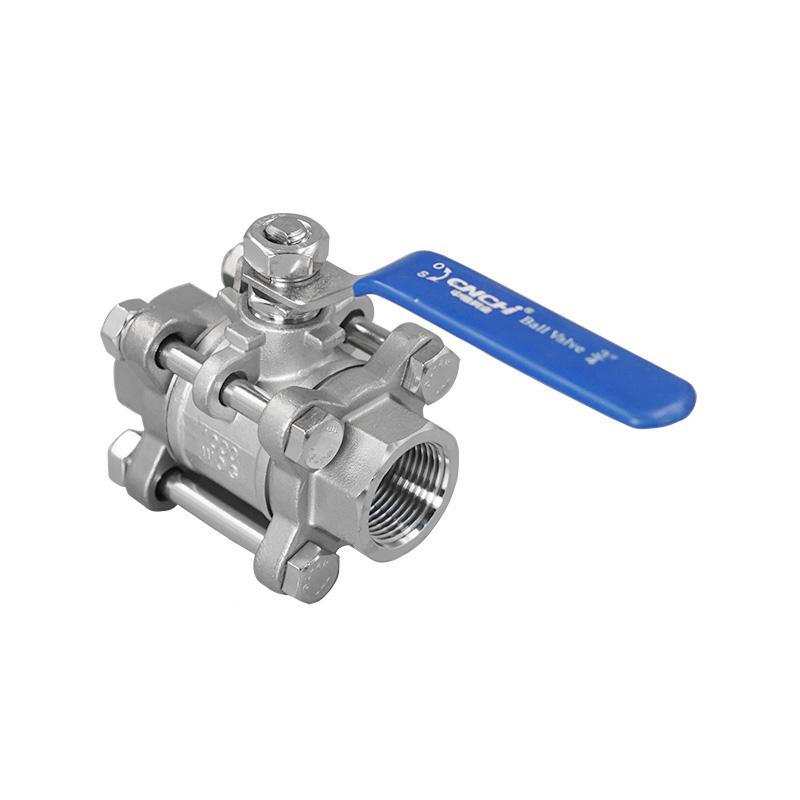

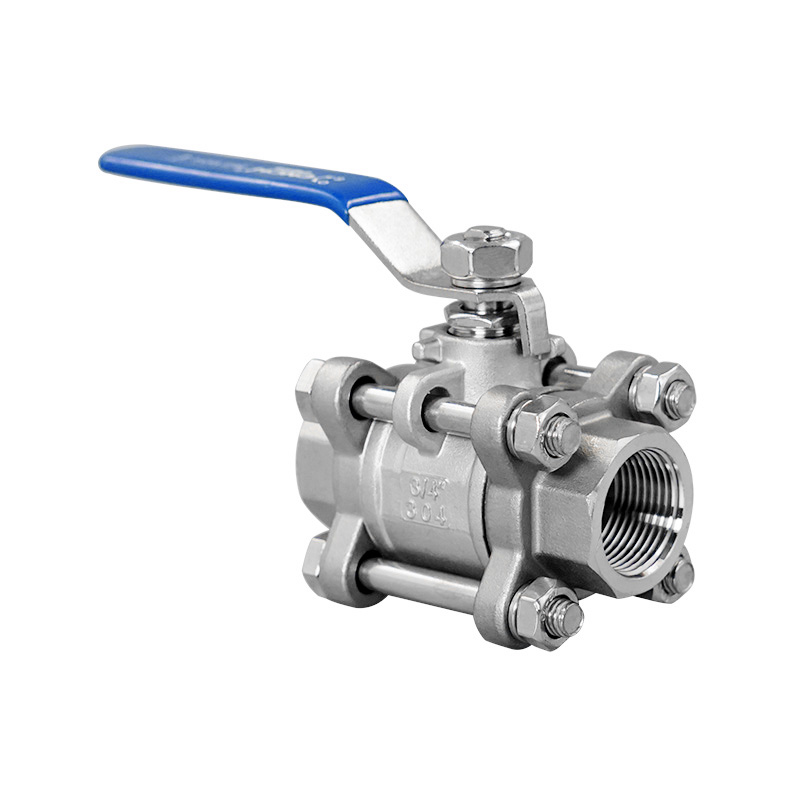

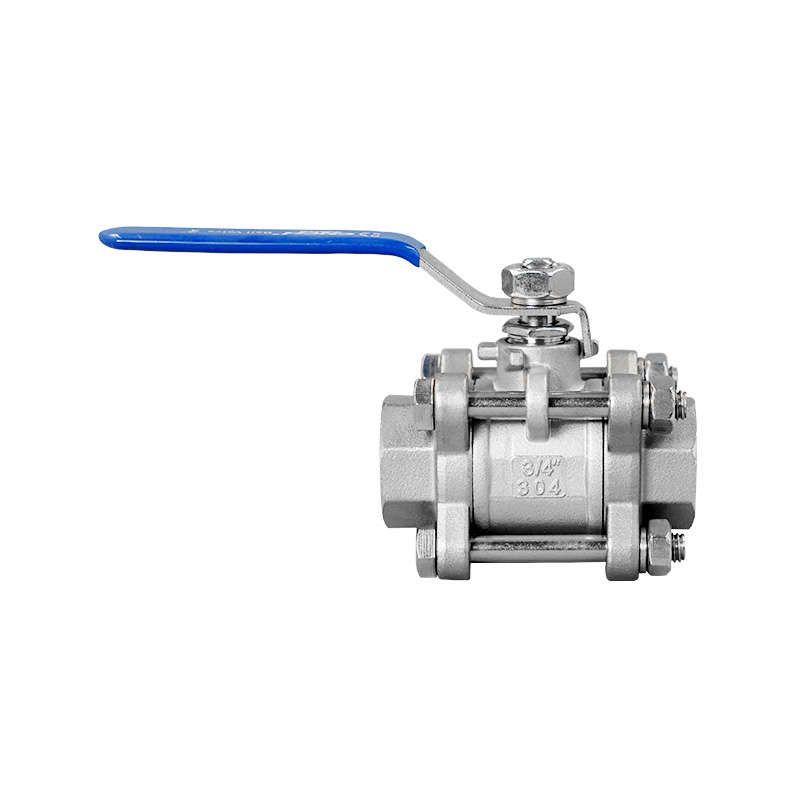

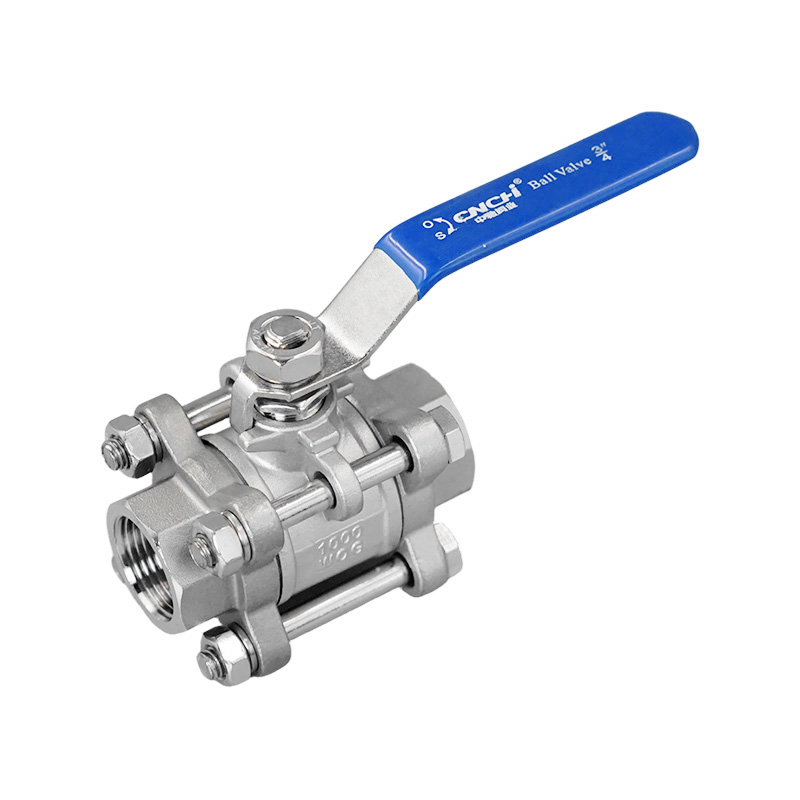

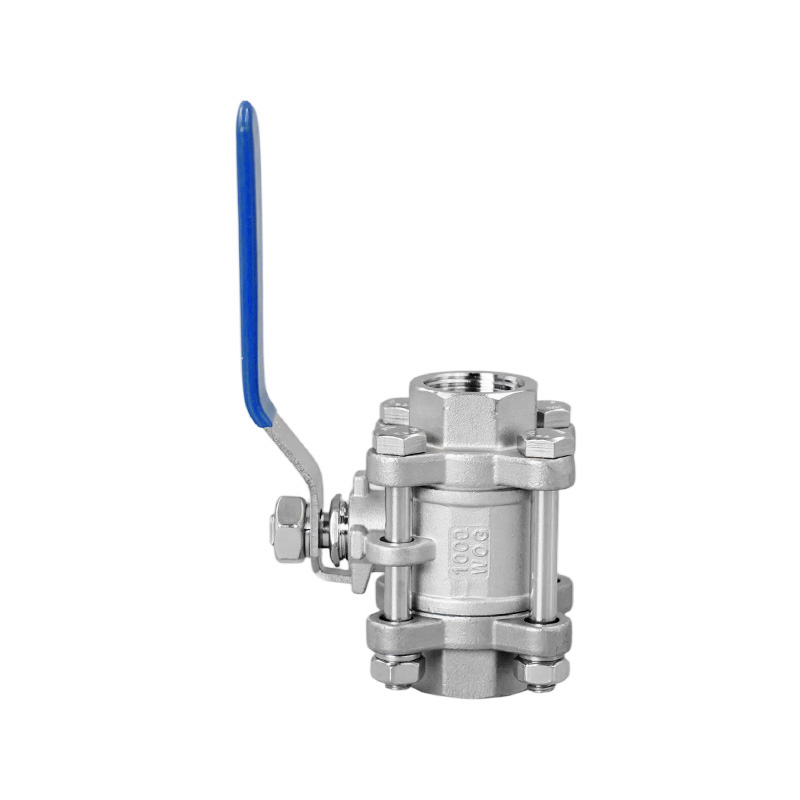

A diferencia de las estructuras integrales de una pieza o semidivididas de dos piezas, la válvula de bola de rosca interna operada manualmente de tres piezas presenta un diseño de cuerpo de tres segmentos, en el que las secciones del cuerpo izquierda, central y derecha están unidas de forma segura mediante pernos. Su principal ventaja radica en su naturaleza "totalmente desmontable y de mantenimiento de precisión". Durante el mantenimiento de rutina, no es necesario desmantelar todo el sistema de tuberías; simplemente es necesario aflojar los pernos de conexión para separar completamente los tres segmentos del cuerpo de la válvula. Esto permite retirar sin esfuerzo todos los componentes internos, incluidos la bola, los asientos y los sellos, lo que permite una inspección, reparación y reemplazo integrales. Ya sea para el mantenimiento rutinario de piezas propensas al desgaste o para la rápida resolución de problemas de componentes defectuosos, el proceso requiere una cantidad mínima de mano de obra y recursos materiales. Esto reduce significativamente el tiempo de inactividad por mantenimiento, reduce los costos operativos y resuelve de manera efectiva los problemas de toda la industria asociados con la naturaleza engorrosa, lenta y laboriosa del mantenimiento de válvulas tradicional, lo que hace que las operaciones de mantenimiento sean más eficientes y precisas. Con un diseño de paso total y sellos de PTFE, la válvula garantiza cero fugas.
| Características de diseño: Cuerpo de fundición a la cera perdida Vástago a prueba de explosiones Diseño de puerto completo Manija con cerradura disponible como opción Estándar de hilo: NPT, BSP, BSPT, DIN259/2999, Rc, Rp Presión de trabajo: 1,6 ~ 2,5 MPa Temperatura aplicable: -20°C~120°C(250°C) Medio aplicable: agua, petróleo, gas, etc. | |

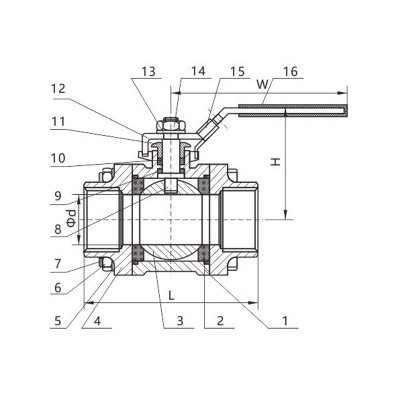

Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | cuerpo | WCB CF8 CF8M CF3M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Asiento de válvula | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | pelota | 201 304 316 316L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | capó | WCB CF8 CF8M CF3M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Arandela de resorte | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | nuez | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Perno | A2-70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | tallo | 201 304 316 316L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Lavadora de empuje | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | tallo Packing | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Tuerca de glándula | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Manejar | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Arandela de resorte | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | nuez | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Dispositivo de bloqueo (opcional) | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Manejar Cover | plastico | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dimensiones principales
| TAMAÑO | Φd | L | H | W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" | DN6 | 10.5 | 65 | 52 | 95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/8" | DN10 | 12 | 65 | 52 | 95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | DN15 | 15 | 70 | 55 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | DN20 | 20 | 80 | 63 | 115 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | DN25 | 25 | 88 | 75 | 125 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | DN32 | 32 | 102 | 81 | 145 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | DN40 | 38 | 110 | 95 | 160 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | DN50 | 49 | 130 | 110 | 175 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | DN65 | 65 | 170 | 131 | 220 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | DN80 | 78 | 186 | 140 | 240 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | DN100 | 98 | 225 | 252 | 170 | 315 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
