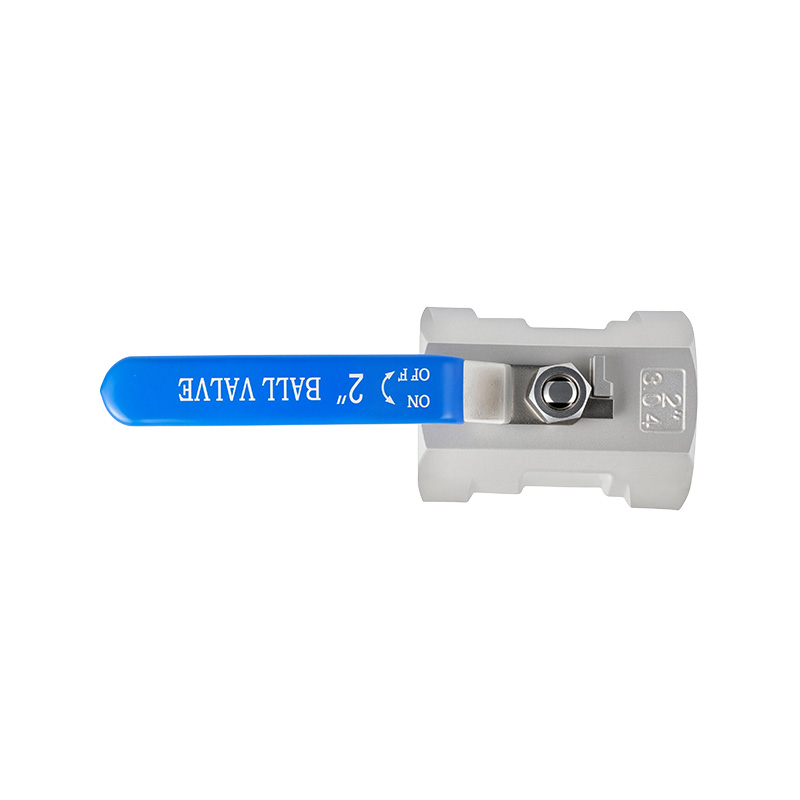

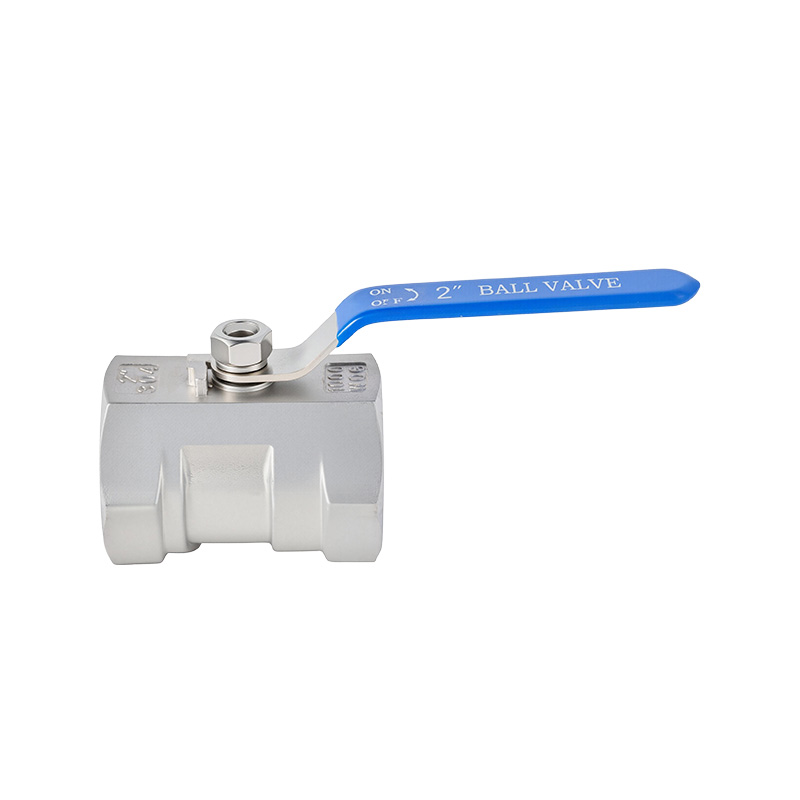

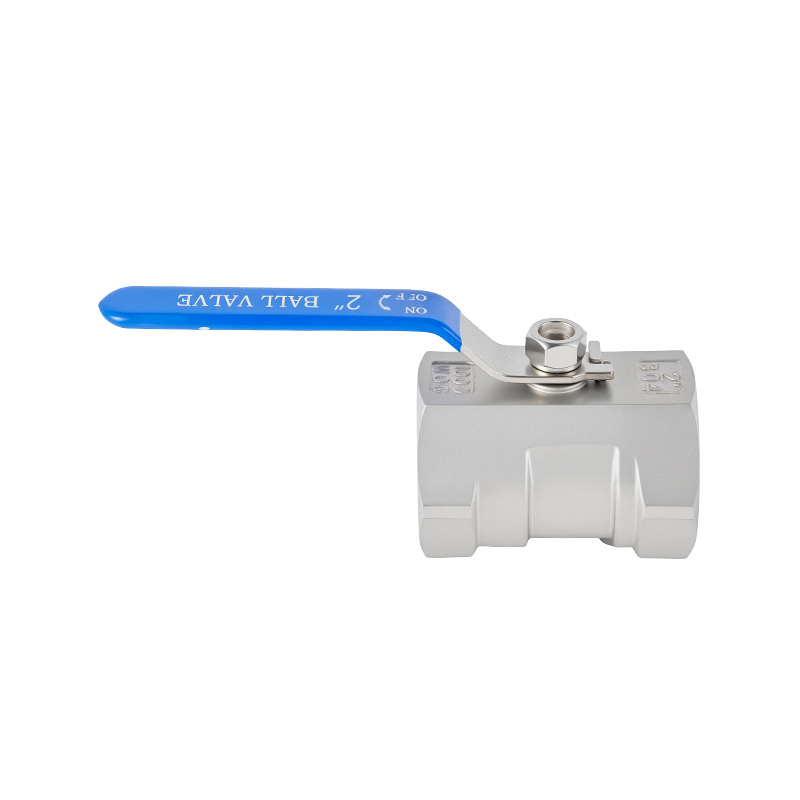

La válvula de bola con rosca interna manual de una sola pieza presenta un diseño de orificio reducido y una estructura de cuerpo de válvula integrada, lo que ofrece un tamaño compacto, una fácil instalación y un rendimiento rentable. Con una presión de trabajo de 1,6 MPa y un rango de temperatura de funcionamiento de -20℃ a 120℃ (hasta 250℃ para condiciones específicas), esta válvula de bola es ideal para controlar el flujo en agua, petróleo, gas y otras aplicaciones de medios generales.
|
Características del diseño: Temperatura de diseño: -20 a 120℃ (250℃ opcional) |
![]() |

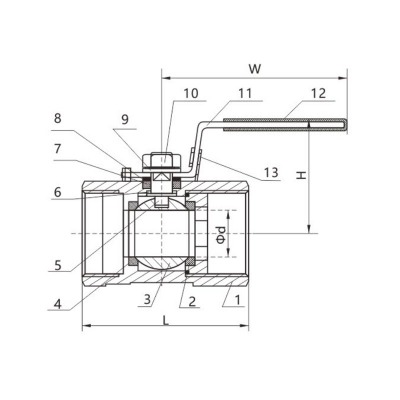

Piezas y materiales principales
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Cuerpo | CF8 CF8M CF3M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Tapa final | 304 316 316L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Bola | 304 316 316L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Asiento de válvula | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Tallo | 304 316 316L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Lavadora de empuje | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Embalaje de tallos | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Junta | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Lavadora de resortes | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Nuez | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Manejar | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Cubierta del mango | Plástico | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Dispositivo de bloqueo (opcional) | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dimensiones principales
| TAMAÑO | -d | L | H | W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" | DN6 | 5 | 40 | 28 | 72 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/8" | DN10 | 7 | 44 | 30 | 80 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | DN15 | 9 | 54 | 35 | 95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | DN20 | 12 | 57 | 45 | 98 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | DN25 | 15 | 67 | 50 | 110 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | DN32 | 20 | 75 | 55 | 130 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | DN40 | 25 | 81 | 60 | 142 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | DN50 | 32 | 94 | 68 | 146 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | DN65 | 38 | 110 | 92 | 180 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | DN80 | 49 | 132 | 115 | 220 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | DN100 | 65 | 184 | 134 | 230 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son sólo de referencia.
