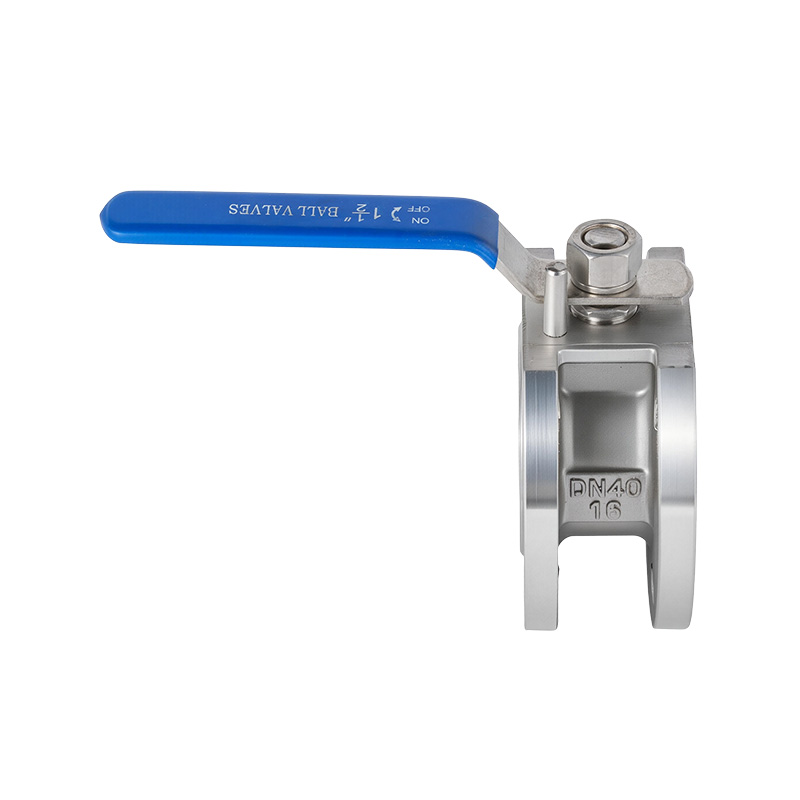

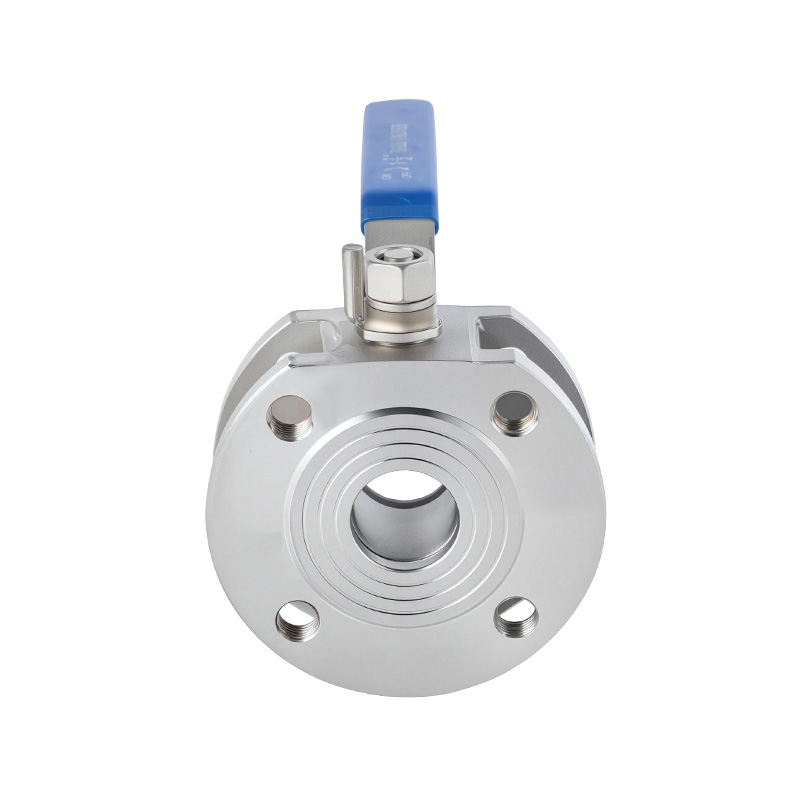

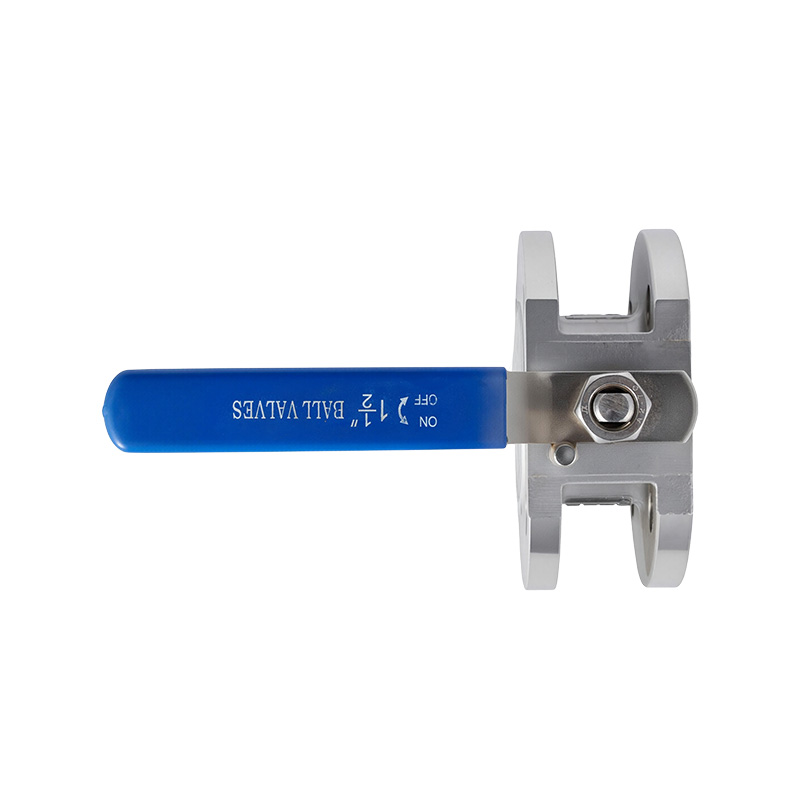

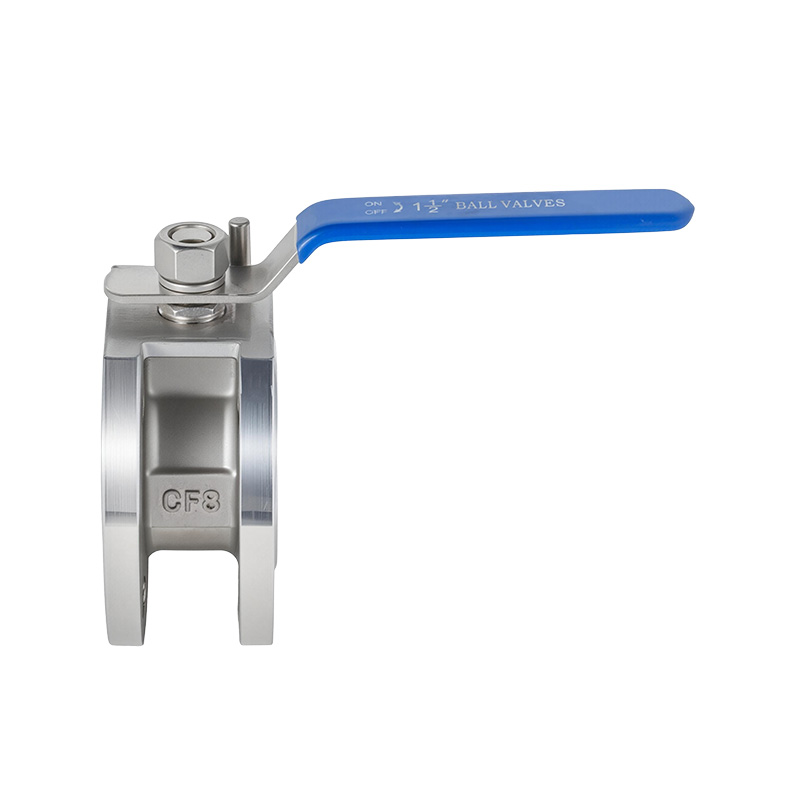

Lo más destacado de su diseño radica en su estructura ultrafina estilo oblea, que utiliza pernos de doble extremo para asegurar la válvula entre dos bridas de tubería. Este diseño es simple y compacto; Gracias a su corta dimensión entre caras, el peso total es aproximadamente el 50% del de las válvulas de bola estándar comparables, lo que resulta en un importante ahorro de espacio y la hace ideal para diseños de tuberías con limitaciones de espacio. El asiento de la válvula está fabricado con politetrafluoroetileno (PTFE) reforzado.
| Características de diseño: Extremos bridados: JB/T 79-2015, GB/T 9124.1-2019 ASME B16.5 Prueba e inspección: GB/T 26480-2011, GB/T 13927-2022 JB/T 9092-1999, API 598 Medio aplicable: Agua, petróleo, gas, etc. | |
Piezas y materiales principales.
| ARTÍCULO | PARTE | PRINCIPAL MATERIALES | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | cuerpo | CF8 CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | pelota | 304 316L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Asiento de válvula | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | tallo | F304 F316L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Embalaje | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Marcador de ubicación | 304 201 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Manejar | 304 201 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | nuez | A194-8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Glándula | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Manejar Cover | PLÁSTICO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Tapón final | 304 316L WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

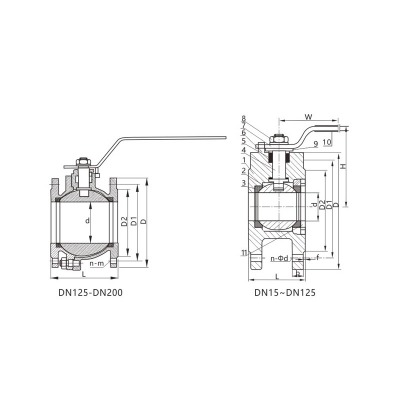

Dimensiones principales(PN16) JB/T 79-2015
| TAMAÑO | d | L | D | D1 | D2 | H | W | n m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | DN15 | 15 | 35 | 95 | 65 | 45 | 62 | 110 | 4-M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | DN20 | 17 | 38 | 105 | 75 | 55 | 72 | 120 | 4-M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | DN25 | 24 | 45 | 115 | 85 | 65 | 72 | 120 | 4-M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | DN32 | 30 | 55 | 135 | 100 | 78 | 92 | 180 | 4-M16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | DN40 | 36 | 62 | 145 | 110 | 85 | 102 | 180 | 4-M16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | DN50 | 46 | 72 | 160 | 125 | 100 | 112 | 200 | 4-M16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | DN65 | 57 | 95 | 180 | 145 | 120 | 152 | 220 | 4-M16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | DN80 | 73 | 120 | 195 | 160 | 135 | 165 | 300 | 8-M16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | DN100 | 90 | 140 | 215 | 180 | 155 | 175 | 340 | 8-M16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5" | DN125 | 110 | 165 | 195 | 245 | 210 | 185 | 195 | 420 | 8-M16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6" | DN150 | 145 | 225 | 280 | 240 | 210 | 265 | 480 | 8-M20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8" | DN200 | 190 | 275 | 335 | 295 | 265 | 305 | 680 | 12-M20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
