La válvula de bola JIS es una válvula de bola con brida de asiento blando diseñada y fabricada de conformidad con las normas japonesas JIS para sistemas de tuberías industriales. La válvula Q41F-10K/20K adopta una construcción de bola flotante de dos piezas con asientos blandos de PTFE o R-PTFE, lo que proporciona un rendimiento de cierre hermético y sin fugas Clase VI. Su diseño de puerto completo ayuda a minimizar la resistencia al flujo, mientras que la operación de un cuarto de vuelta de 90° permite una apertura y cierre rápidos para un aislamiento de flujo eficiente. Las dimensiones de las bridas, las dimensiones cara a cara y los procedimientos de inspección siguen JIS B2220, JIS B2002, JIS B2071 y JIS B2003 respectivamente, lo que respalda la compatibilidad con los sistemas de tuberías estándar JIS.
La estructura de bola flotante de dos piezas proporciona una configuración interna relativamente simple para una operación confiable y un mantenimiento conveniente. En comparación con las válvulas que utilizan conductos de flujo más restringidos, el diseño de puerto completo permite que el fluido pase con menor resistencia, lo que ayuda a mantener un flujo de tubería eficiente. La construcción suave del asiento de PTFE/R-PTFE proporciona un sellado hermético para aplicaciones que requieren un cierre confiable, mientras que el mecanismo operativo de 90° permite un control rápido del flujo manual o accionado. El diseño de conexión bridada también facilita la instalación en sistemas de tuberías industriales donde se requieren dimensiones estándar JIS.
La válvula de bola JIS se usa ampliamente en sistemas de agua industriales, procesamiento químico, tuberías marinas y de construcción naval, aplicaciones de petróleo y gas, y otros sistemas de fluidos de proceso que requieren conexiones bridadas que cumplan con JIS y un rendimiento de cierre hermético. Los servicios OEM y ODM están disponibles para admitir tamaños de válvulas personalizados, clases de presión, materiales del cuerpo y asiento, configuraciones de bridas, disposiciones de actuadores y otros requisitos específicos del proyecto.
| Características de diseño: Estándar de diseño: JIS B2071 JPI 7S-48 Cara a cara JIS B2002 Extremos bridados: JIS B2220 Prueba e inspección: JIS B2003 | |
Piezas y materiales principales.
| ARTÍCULO | PARTE | PRINCIPAL MATERIALES | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | cuerpo | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | capó | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | pelota | 304 304L 316 316L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | tallo | F304 F304L F316 F316L 2Cr13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Asiento de válvula | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Embalaje | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Junta | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Perno | B8 B7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | nuez | A194-8 2H | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Manejar | Aleación de aluminio WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

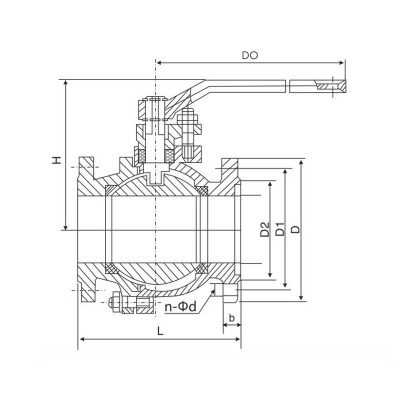

Dimensiones principales
| TAMAÑO | 10K | 20K | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | D | D1 | D2 | b | n-Φd | L | D | D1 | D2 | b | n-Φd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN15 | 1/2" | 108 | 95 | 70 | 51 | 12 | 4-Φ15 | 140 | 95 | 70 | 51 | 14 | 4-Φ15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN20 | 3/4" | 117 | 100 | 75 | 56 | 14 | 4-Φ15 | 152 | 100 | 75 | 56 | 16 | 4-Φ15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN25 | 1" | 127 | 125 | 90 | 67 | 14 | 4-Φ19 | 165 | 125 | 90 | 67 | 16 | 4-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN32 | 1-1/4" | 140 | 135 | 100 | 76 | 16 | 4-Φ19 | 178 | 135 | 100 | 76 | 18 | 4-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN40 | 1-1/2" | 165 | 140 | 105 | 81 | 16 | 4-Φ19 | 190 | 140 | 105 | 81 | 18 | 4-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN50 | 2" | 178 | 155 | 120 | 96 | 16 | 4-Φ19 | 216 | 155 | 120 | 96 | 18 | 8-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN65 | 2-1/2" | 190 | 175 | 140 | 116 | 18 | 4-Φ19 | 241 | 175 | 140 | 116 | 20 | 8-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN80 | 3" | 203 | 185 | 150 | 126 | 18 | 8-Φ19 | 283 | 200 | 160 | 132 | 22 | 8-Φ23 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN100 | 4" | 229 | 210 | 175 | 151 | 18 | 8-Φ19 | 305 | 225 | 185 | 160 | 24 | 8-Φ23 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN125 | 5" | 356 | 250 | 210 | 182 | 20 | 8-Φ23 | 381 | 270 | 225 | 195 | 26 | 8-Φ25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN150 | 6" | 394 | 280 | 240 | 212 | 22 | 8-Φ23 | 403 | 305 | 260 | 230 | 28 | 12-Φ25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN200 | 8" | 457 | 330 | 290 | 262 | 22 | 12-Φ23 | 502 | 350 | 305 | 275 | 30 | 12-Φ25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
