La válvula de bola con brida de acero forjado es una válvula de bola de acero forjado de una sola pieza diseñada para el control de flujo de tuberías industriales. La brida y el cuerpo de la válvula están soldados entre sí para formar una única estructura integral, lo que proporciona una construcción de válvula compacta y robusta. La válvula utiliza un asiento de politetrafluoroetileno (PTFE) reforzado para proporcionar un rendimiento de sellado confiable durante la operación. La longitud de la válvula también se puede seleccionar según los requisitos del cliente para adaptarse a diferentes condiciones de instalación de tuberías.
La construcción de acero forjado de una sola pieza combina el cuerpo de la válvula y la brida en una estructura soldada integral, lo que reduce la cantidad de puntos de conexión separados dentro del conjunto de la válvula. Este diseño proporciona una configuración rígida para aplicaciones de tuberías industriales y al mismo tiempo simplifica la adaptación a dimensiones de instalación específicas. El asiento de PTFE reforzado ofrece buenas propiedades de sellado y es adecuado para aplicaciones donde se requiere un cierre confiable y resistencia química.
La válvula de bola con brida de acero forjado es adecuada para el manejo de fluidos industriales, tuberías de proceso, procesamiento químico, sistemas de petróleo y gas y otras aplicaciones de tuberías que requieren una construcción robusta de válvula de bola con brida. Los servicios OEM y ODM están disponibles para admitir longitudes de válvulas personalizadas, materiales, configuraciones de bridas, materiales de asiento y otros requisitos específicos del proyecto.
| Características de diseño: Extremos bridados: JB/T 79-2015, GB/T 9124.1-2019 ASME B16.5, JIS B2220 Prueba e inspección: GB/T 26480-2011, GB/T 13927-2022 JB/T 9092-1999, API598 Medio aplicable: Agua, petróleo, gas, etc. | |

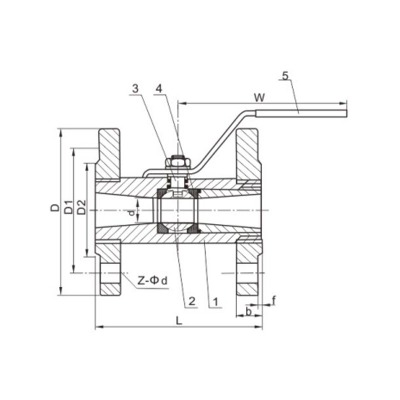

Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL |
| 1 | cuerpo | A105 304 316 |
| 2 | pelota | 304 316 |
| 3 | tallo | F304 F316 |
| 4 | Asiento de válvula | PTFE RPTFE |
| 5 | Manejar | 201 304 |
Dimensiones principales(PN16) JB/T 79-2015
| TAMAÑO | d | D | D1 | D2 | L | W | Z-Φd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | DN15 | 10 | 95 | 65 | 45 | 90 | 110 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | DN20 | 13 | 105 | 75 | 55 | 105 | 110 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | DN25 | 17 | 115 | 85 | 65 | 110 | 110 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | DN32 | 22 | 135 | 100 | 78 | 125 | 150 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | DN40 | 25 | 145 | 110 | 85 | 136 | 150 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | DN50 | 32 | 160 | 125 | 100 | 155 | 180 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | DN65 | 40 | 180 | 145 | 120 | 170 | 180 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | DN80 | 50 | 195 | 160 | 135 | 190 | 230 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | DN100 | 65 | 215 | 180 | 155 | 210 | 230 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
