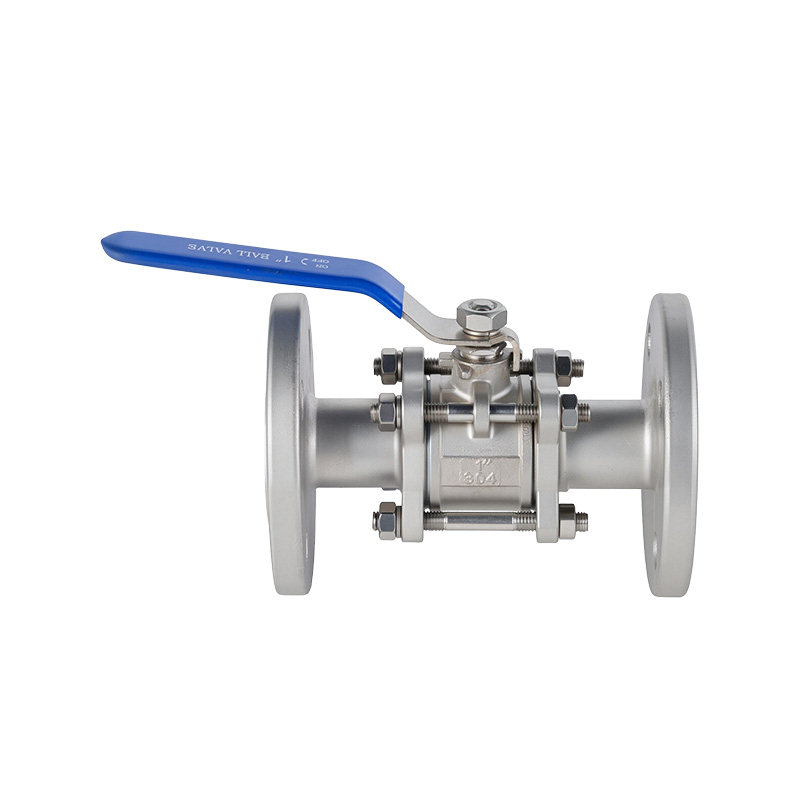

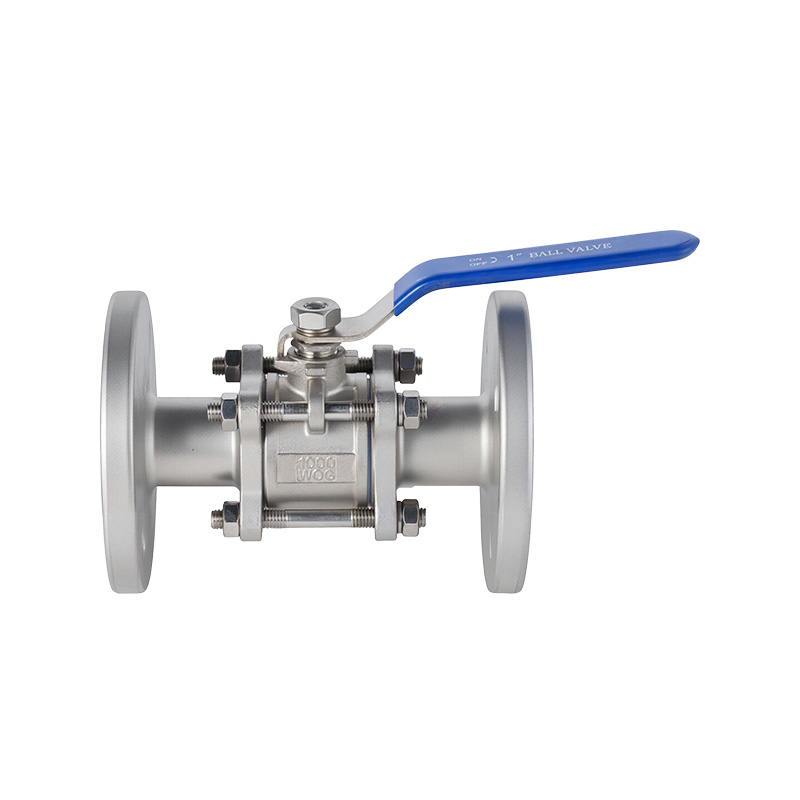

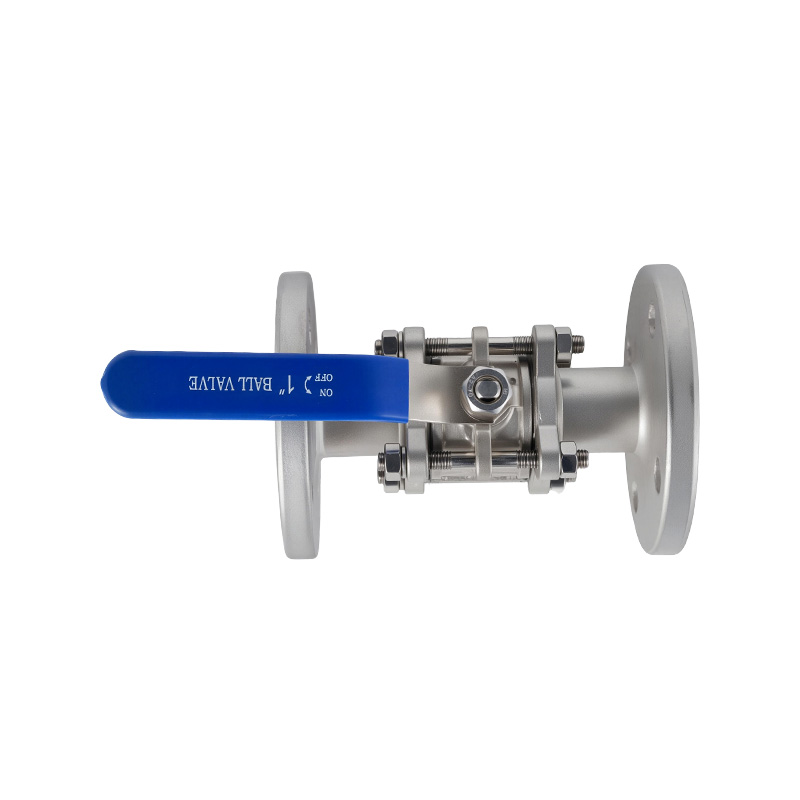

La válvula de bola con bridas de 3 piezas adopta una estructura dividida clásica de tres cuerpos que consta de un cuerpo izquierdo, un cuerpo medio y un cuerpo derecho, lo que proporciona una configuración estable para el control de flujo de tuberías industriales. El diseño de puerto completo mantiene un paso de flujo suave con baja pérdida de presión y alta capacidad de flujo, mientras que la operación de un cuarto de vuelta de 90 grados permite una apertura y cierre rápidos para un aislamiento de flujo eficiente.
La construcción dividida en tres piezas permite que la válvula se desmonte fácilmente, lo que hace que el mantenimiento in situ, la limpieza interna y el reemplazo del sello sean más convenientes. Su ruta de flujo de puerto completo ayuda a reducir la resistencia al flujo y admite una transferencia de fluido eficiente, mientras que el mecanismo operativo de un cuarto de vuelta proporciona un control de flujo rápido y sencillo. Esta combinación de mantenimiento accesible y rendimiento de flujo eficiente hace que la válvula sea adecuada para sistemas de tuberías que requieren servicio regular.
La válvula de bola con brida de 3 piezas es adecuada para el manejo de fluidos industriales, tratamiento de agua, procesamiento químico, tuberías de proceso y otras aplicaciones que requieren un control de flujo eficiente y un mantenimiento conveniente. Los servicios OEM y ODM están disponibles para admitir tamaños de válvulas personalizados, materiales, configuraciones de bridas, materiales de sellado, métodos operativos y otros requisitos específicos del proyecto.
| Características de diseño: Cuerpo de fundición a la cera perdida Vástago a prueba de explosiones Temperatura aplicable: -29°C~120°C(250°C) Prueba e inspección: GB/T 13927-2022,JB/T 9092-1999 Medio aplicable: Agua, petróleo, gas, etc. | |

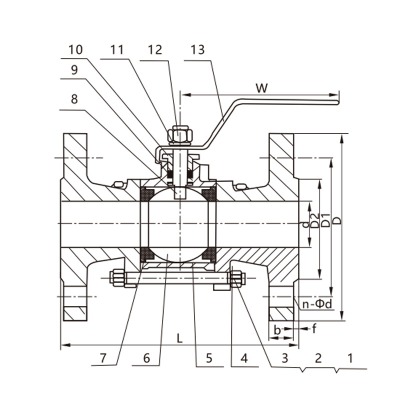

Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | |||||||||||||||||||||||||||||||||
| 1 | Perno | A2-70 | |||||||||||||||||||||||||||||||||
| 2 | Arandela de resorte | 304 | |||||||||||||||||||||||||||||||||
| 3 | nuez | A194-8 | |||||||||||||||||||||||||||||||||
| 4 | capó | CF8 CF8M | |||||||||||||||||||||||||||||||||
| 5 | cuerpo | CF8CF8M | |||||||||||||||||||||||||||||||||
| 6 | pelota | 304 316 | |||||||||||||||||||||||||||||||||
| 7 | Asiento de válvula | PTFE RPTFE | |||||||||||||||||||||||||||||||||
| 8 | tallo | 304316 | |||||||||||||||||||||||||||||||||
| 9 | Embalaje | PTFE RPTFE | |||||||||||||||||||||||||||||||||
| 10 | Glándula | 304 | |||||||||||||||||||||||||||||||||
| 11 | Arandela de resorte | 304 | |||||||||||||||||||||||||||||||||
| 12 | nuez | A194-8 | |||||||||||||||||||||||||||||||||
| 13 | Manejar | 201304 | |||||||||||||||||||||||||||||||||
Dimensiones principales (PN16)
| TAMAÑO | d | L | D | D1 | D2 | W | norte-φd | ||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | DN15 | 15 | 130 | 95 | 65 | 45 | 125 | 4-φ14 | |||||||||||||||||||||||||||||||||||||||||||
| 3/4" | DN20 | 20 | 150 | 105 | 75 | 55 | 140 | 4-Φ14 | |||||||||||||||||||||||||||||||||||||||||||
| 1" | DN25 | 25 | 160 | 115 | 85 | 65 | 140 | 4-φ14 | |||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | DN32 | 32 | 180 | 135 | 100 | 78 | 180 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | DN40 | 38 | 200 | 145 | 110 | 85 | 200 | 4-φ18 | |||||||||||||||||||||||||||||||||||||||||||
| 2" | DN50 | 49 | 230 | 160 | 125 | 100 | 220 | 4-φ18 | |||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | DN65 | 65 | 290 | 180 | 145 | 120 | 320 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||||
| 3" | DN80 | 78 | 310 | 195 | 160 | 135 | 320 | 8-φ18 | |||||||||||||||||||||||||||||||||||||||||||
| 4" | DN100 | 100 | 350 | 215 | 180 | 155 | 340 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||||
