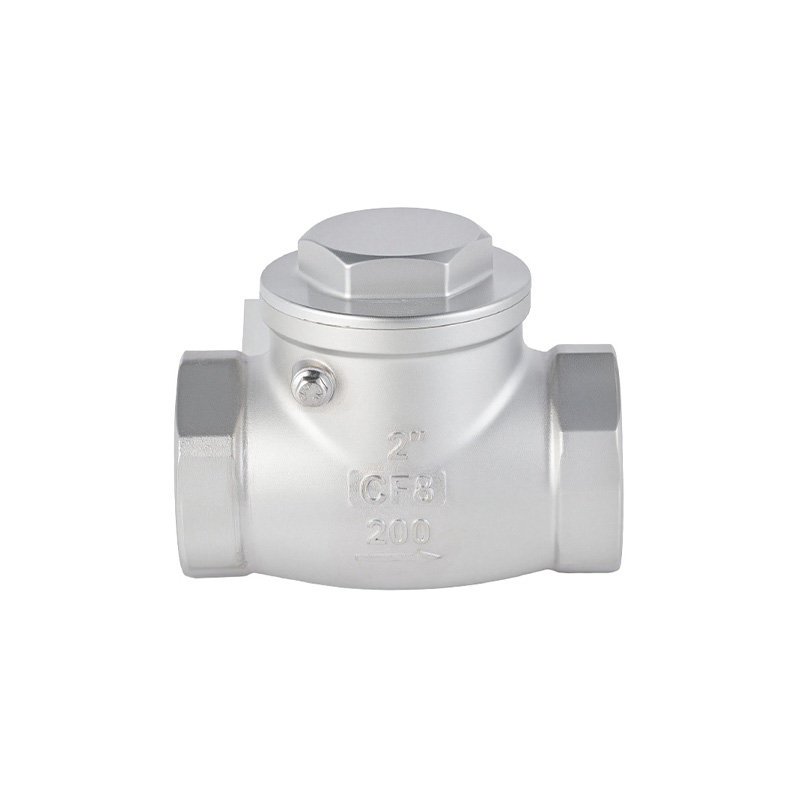

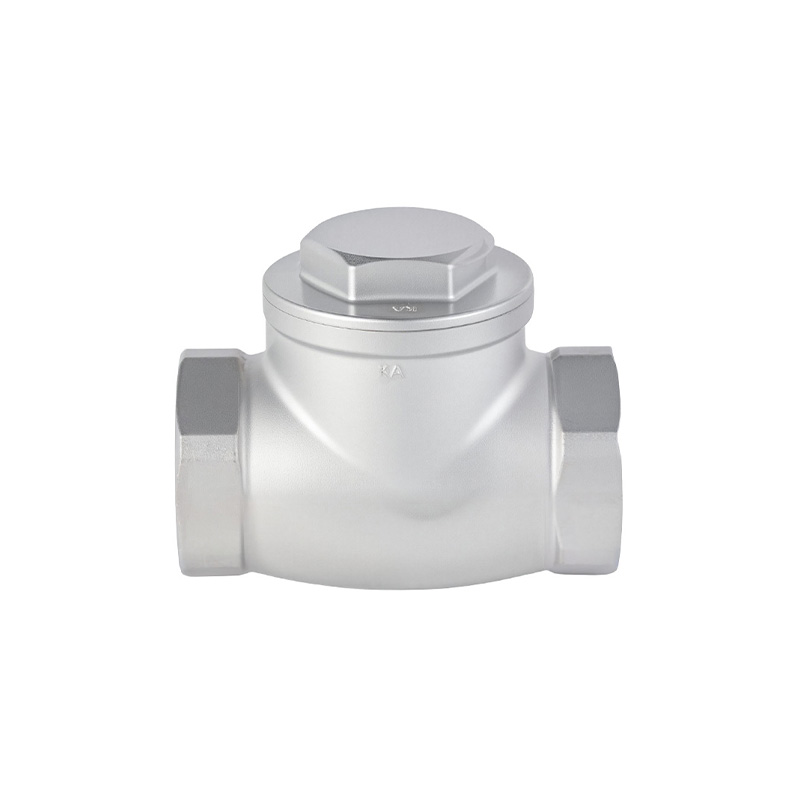

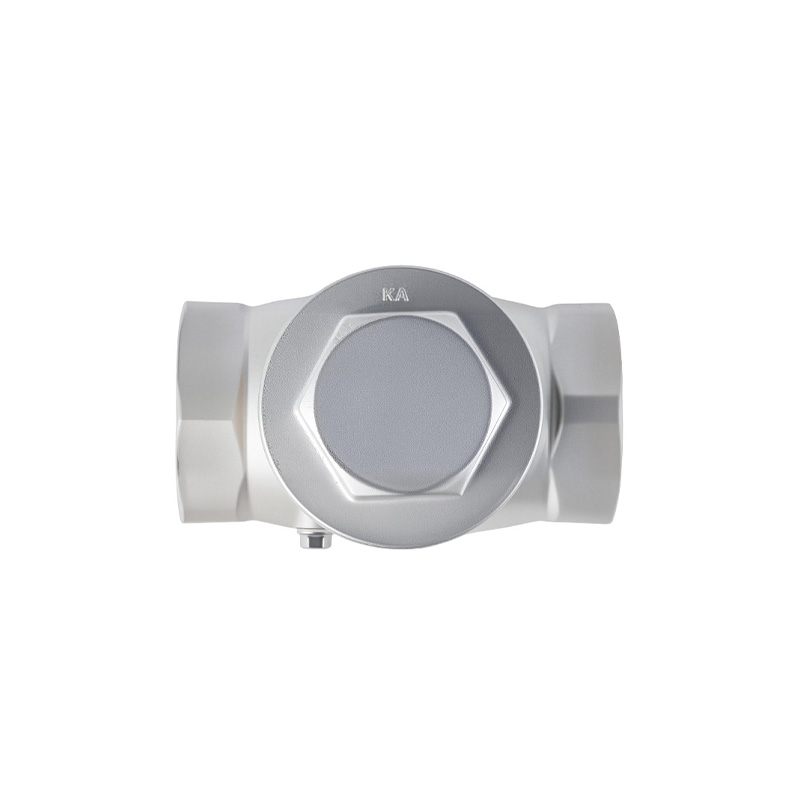

La válvula de retención oscilante roscada H14 es una válvula unidireccional de diámetro pequeño con rosca interna que se abre y cierra automáticamente, accionada por la presión del medio y el peso del disco de la válvula; permite el flujo del medio en una sola dirección, evitando así el reflujo.
| Características de diseño: Cuerpo de fundición a la cera perdida Estándar de hilo: NPT, BSP, BSPT, DIN259/2999, Rc, Rp Presión de trabajo: 1,6 MPa Temperatura aplicable: -20°C~150°C(280°C) | |

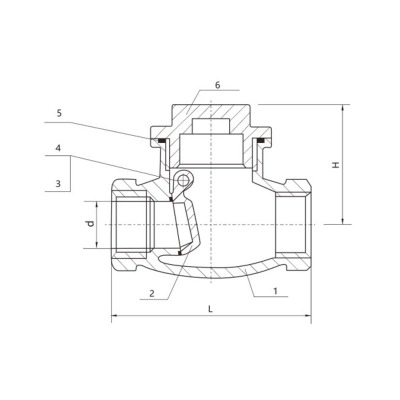

Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | cuerpo | CF8 CF8M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | disco | CF8 CF8M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Enchufe | 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Anillo de sellado | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Anillo de sellado | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | capó | CF8 CF8M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dimensiones principales
| TAMAÑO | d | L | H | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | DN15 | 15 | 63 | 42 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | DN20 | 20 | 72 | 78 | 48 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | DN25 | 25 | 86 | 52 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | DN32 | 32 | 98 | 102 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | DN40 | 40 | 110 | 113 | 65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | DN50 | 50 | 130 | 72 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | DN65 | 63 | 165 | 95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | DN80 | 78 | 190 | / | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
