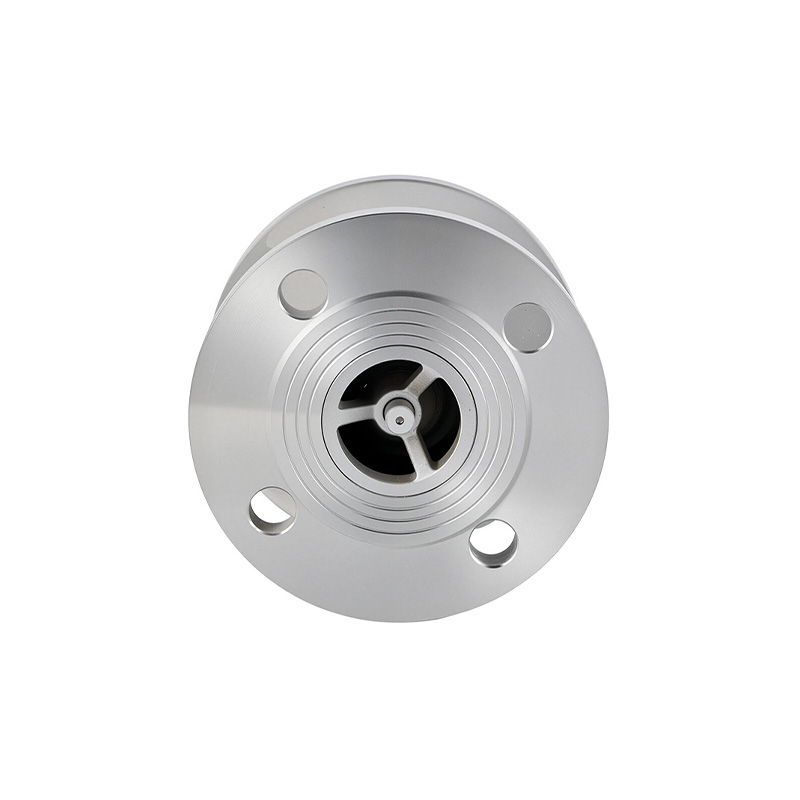

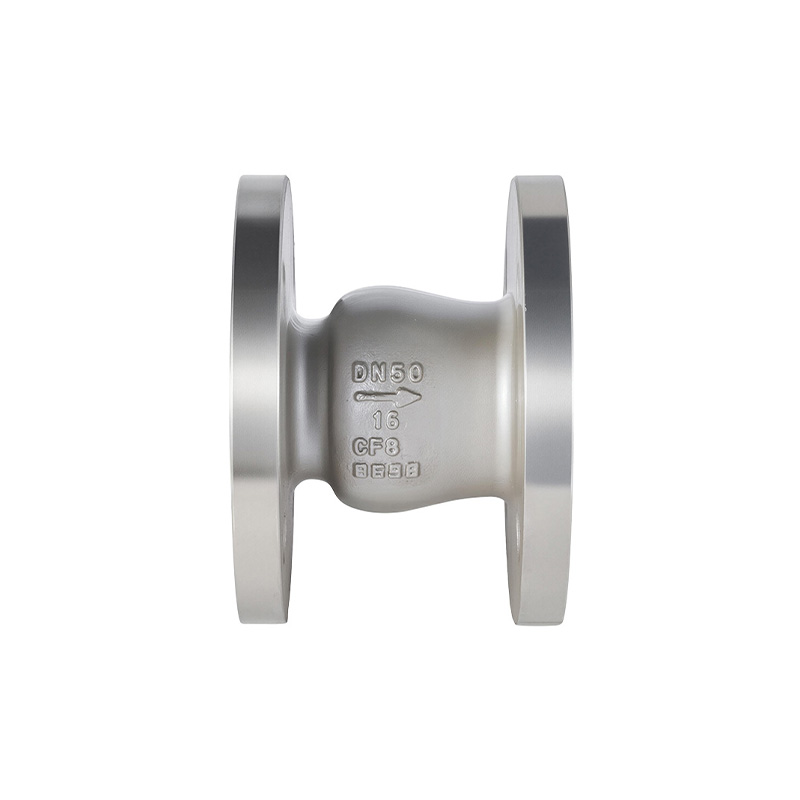

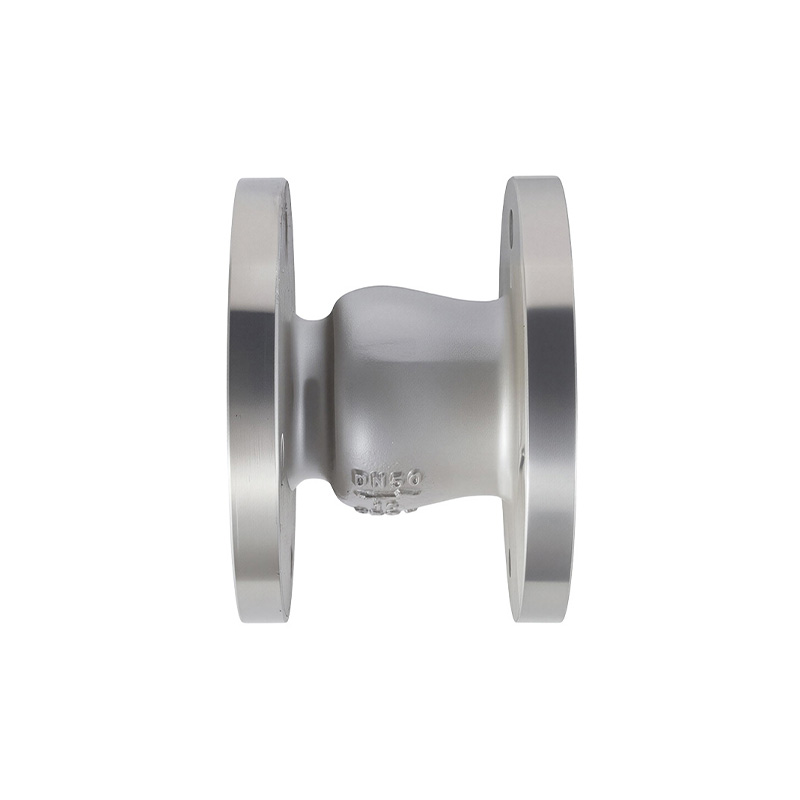

La válvula de retención de elevación silenciosa HC42X presenta una estructura de elevación vertical combinada con un diseño de amortiguación de sello suave. Funciona utilizando la presión del medio que fluye para impulsar su apertura y cierre, mientras aprovecha el peso del propio disco de la válvula para facilitar un cierre gradual y amortiguado. Este diseño garantiza que toda la operación esté libre de cualquier impacto fuerte de metal con metal, regulando así de manera efectiva el flujo unidireccional del medio y al mismo tiempo logra un funcionamiento silencioso y evita el golpe de ariete. El principio operativo principal de la válvula se centra en dos procesos clave: apertura suave durante el flujo hacia adelante y cierre silencioso y amortiguado durante el flujo inverso. Es ideal para sistemas de tuberías verticales donde el medio fluye en dirección ascendente.
| Diámetro nominal | Longitud | Dimensiones de conexión (valores estándar) Norma de brida: Ministerio de la Industria Química 20592 | ||||||||
| 1,0 MPa | 1,6MPa | 2,5MPa | ||||||||
| milímetros | L | D | D1 | nd | D | D1 | nd | D | D1 | nd |
| 40 | 120 | 150 | 110 | 4-18 | 150 | 110 | 4-18 | 150 | 110 | 4-18 |
| 50 | 121 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 146 | 185 | 145 | 8-18 | 185 | 145 | 8-18 | 185 | 145 | 8-18 |
| 80 | 181 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 231 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 258 | 250 | 240 | 8-18 | 250 | 240 | 8-18 | 270 | 220 | 8-26 |
| 150 | 269 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 298 | 340 | 295 | 12-22 | 340 | 295 | 12-22 | 360 | 310 | 12-22 |
| 250 | 327 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 360 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 384 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 |
| 400 | 413 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 |
| 450 | 469 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | 670 | 600 | 20-36 |
| 500 | 515 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | 730 | 660 | 20-36 |
Las dimensiones anteriores son solo como referencia.
