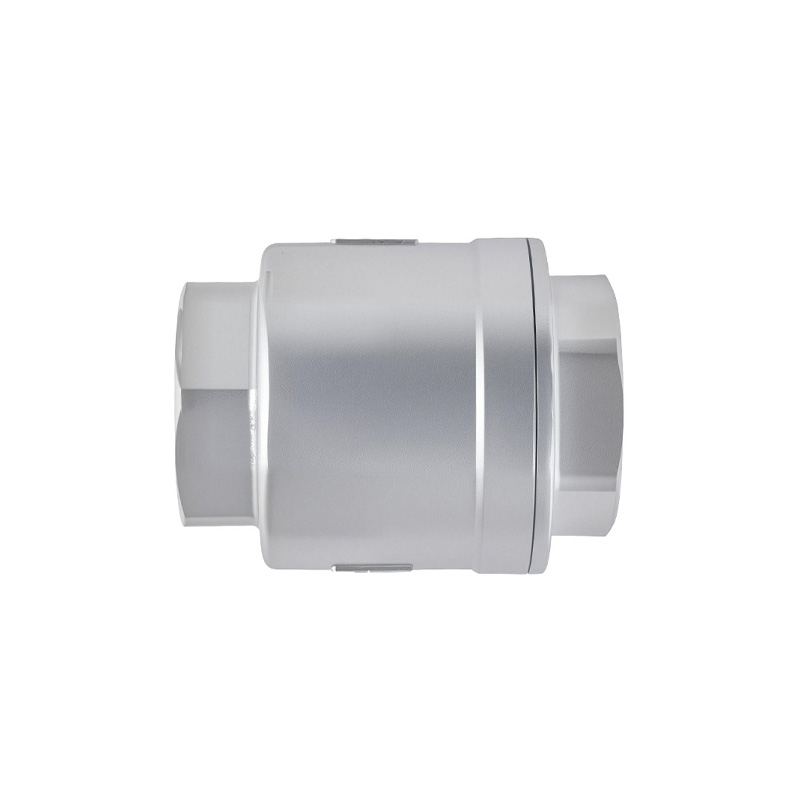

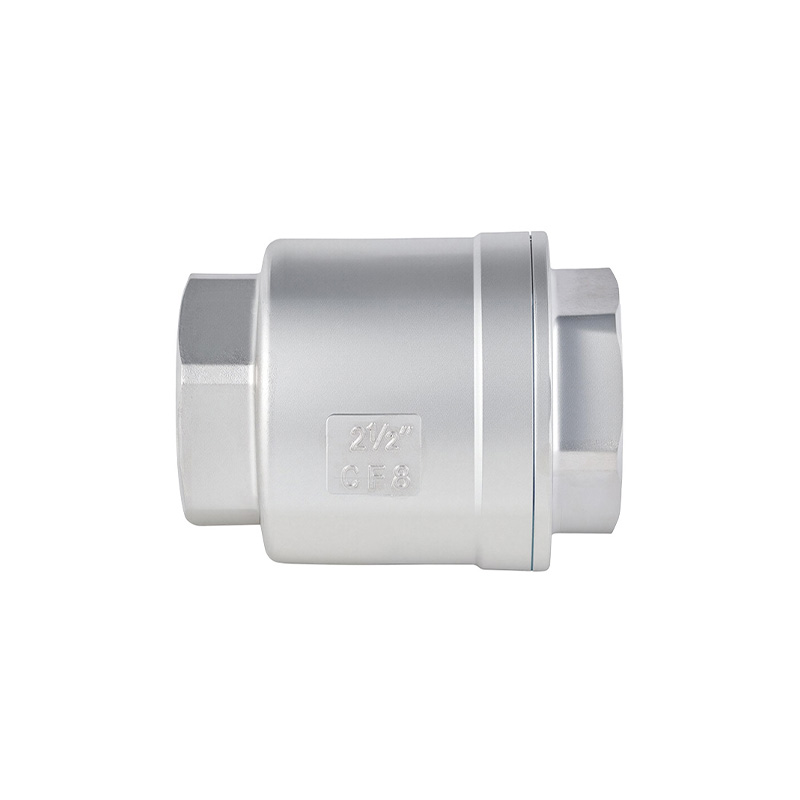

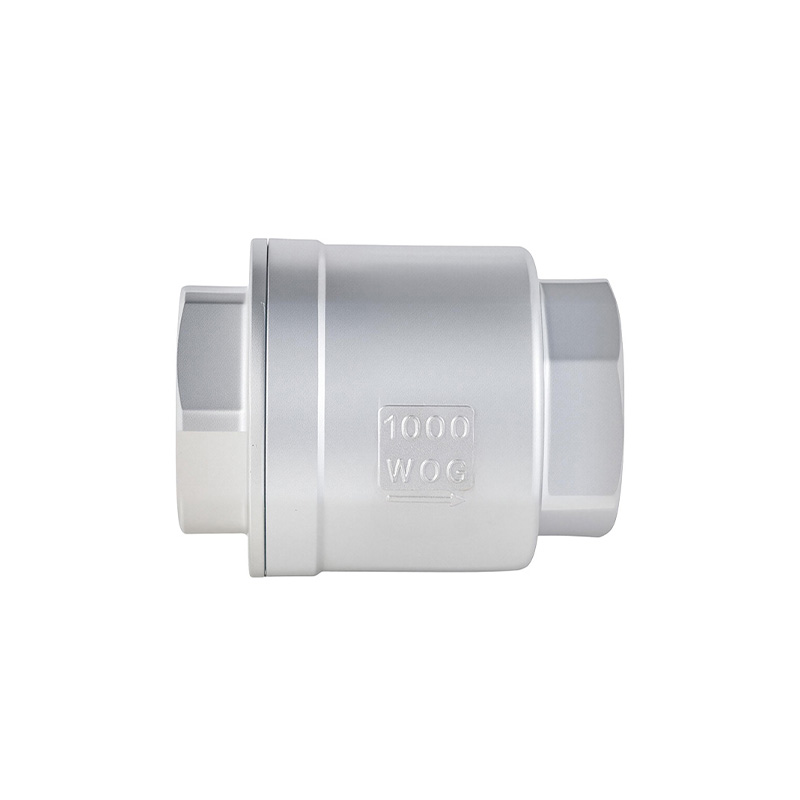

La válvula de retención de elevación vertical roscada H12 presenta una conexión roscada interna combinada con una estructura de disco de elevación vertical. Depende de la presión del medio, aumentada por el peso del propio disco de la válvula, para lograr la apertura y el cierre automáticos, ofreciendo la doble ventaja de una compatibilidad precisa con tuberías verticales y una instalación roscada conveniente.
| Características de diseño: Cuerpo de fundición a la cera perdida Estándar de hilo: NPT, BSP, BSPT, DIN259/2999, Rc, Rp Presión de trabajo: 1,6 MPa Temperatura aplicable: -20°C~150°C(280°C) | |

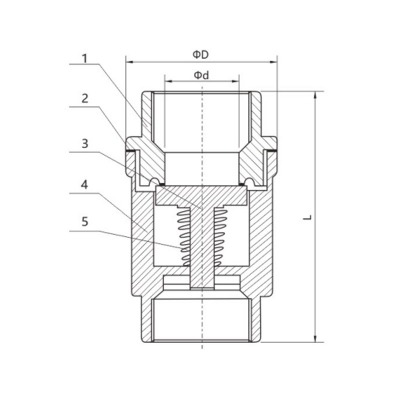

Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | capó | CF8 CF8M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Anillo de sellado | PTFE RPTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | disco | CF8 CF8M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | cuerpo | CF8 CF8M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | primavera | 304 316 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dimensiones principales
| TAMAÑO | Φd | L | φD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | DN15 | 15 | 57 | 60 | 36.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | DN20 | 20 | 66 | 70 | 43 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | DN25 | 25 | 78 | 82 | 51 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | DN32 | 32 | 87 | 92 | 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | DN40 | 40 | 105 | 72 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | DN50 | 50 | 120 | 84 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | DN65 | 65 | 148 | / | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | DN80 | 80 | 170 | / | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
