Válvula de retención oscilante con bridas

Inicio / Productos / Válvula de retención / Válvula de retención oscilante con bridas

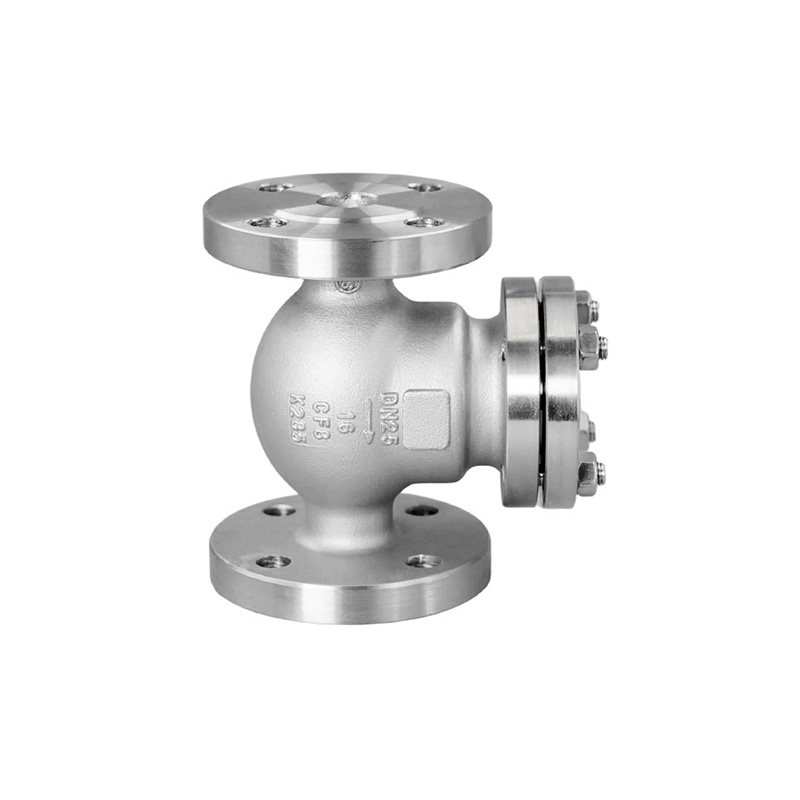

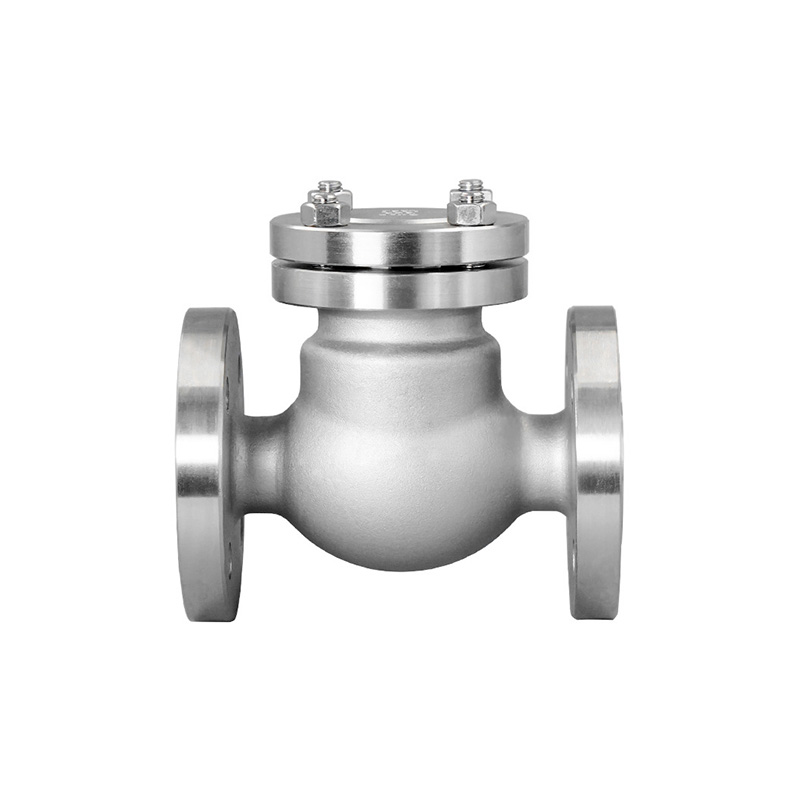

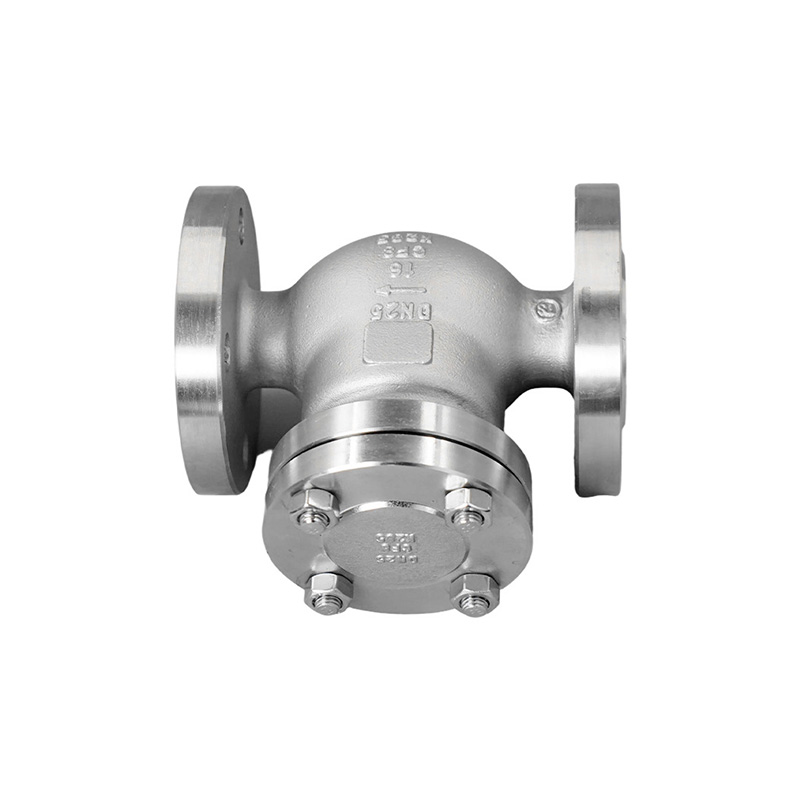

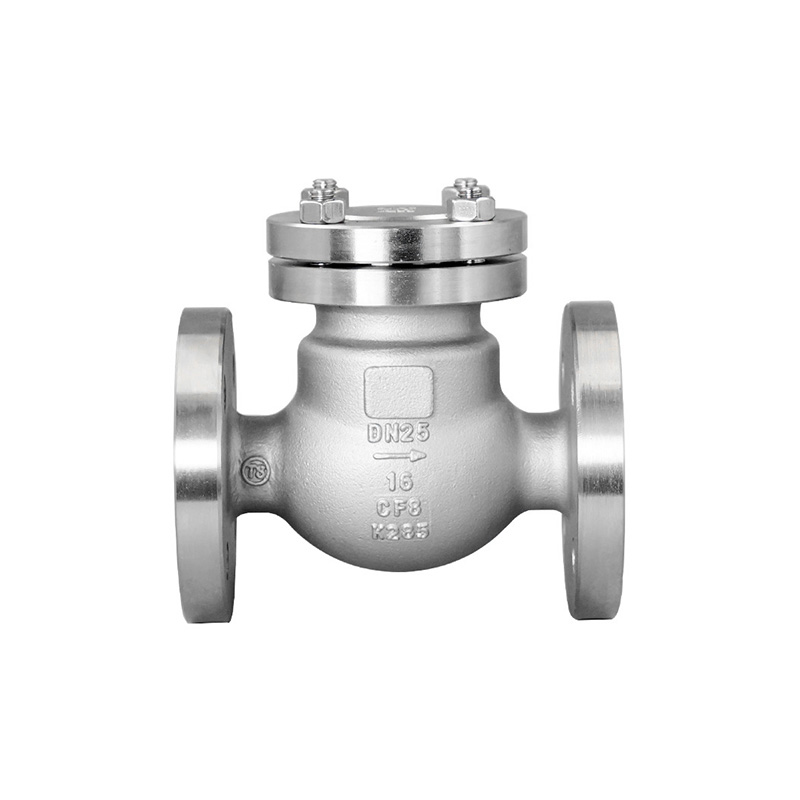

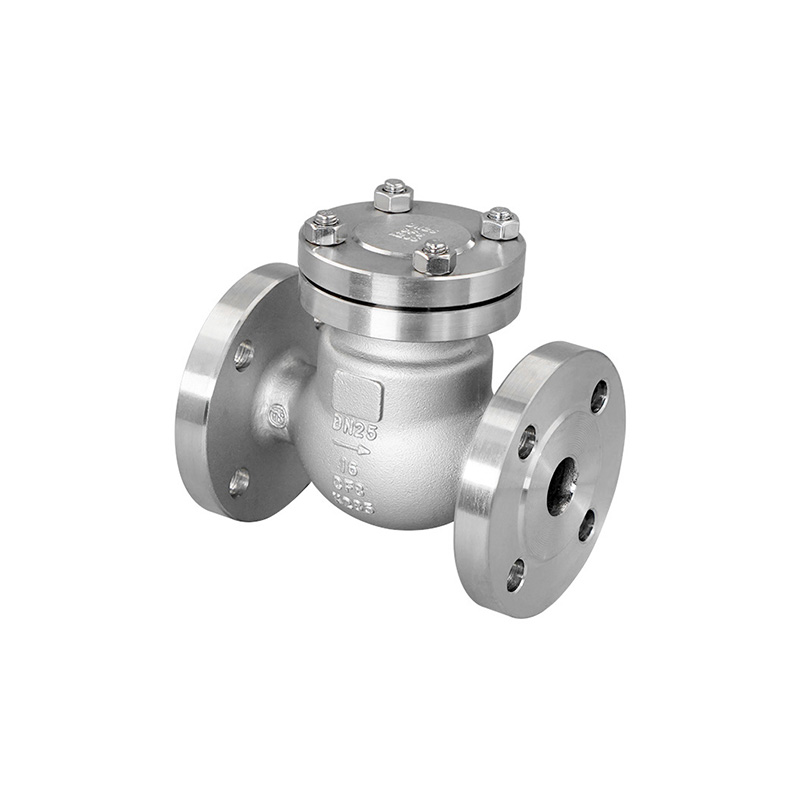

Válvula de retención oscilante con bridas

La válvula de retención oscilante con bridas es la válvula unidireccional más utilizada para tuberías de gran diámetro y presión media a baja. Se abre y cierra automáticamente en respuesta a la presión del medio, permitiendo el flujo en una sola dirección y evitando el reflujo. Principio de funcionamiento: flujo directo: la presión del medio empuja para abrir la tapa de la válvula en forma de disco; la aleta gira alrededor de un eje de pasador para abrirse, lo que permite un flujo sin obstrucciones. Flujo inverso: la fuerza combinada de la presión del medio y el peso de la aleta de la válvula hace que la aleta gire hacia el asiento de la válvula, creando un sello hermético y evitando el reflujo.

  • Especificación
  • Contáctenos
Características de diseño:
Extremos bridados:
JB/T 79-2015, GB/T 9124.1-2019
Prueba e inspección:
GB/T 26480-2011, GB/T 13927-2022
JB/T 9092-1999

Piezas y materiales principales.

ARTÍCULO PARTE MATERIAL PRINCIPAL
1 cuerpo CF8 CF3 CF8M CF3M WCB
2 capó CF8 CF3 CF8M CF3M WCB
3 disco CF8 CF3 CF8M CF3M WCB
4 Junta Junta enrollada en espiral de PTFE
5 Perno B8 B7
6 nuez A194-8 2H

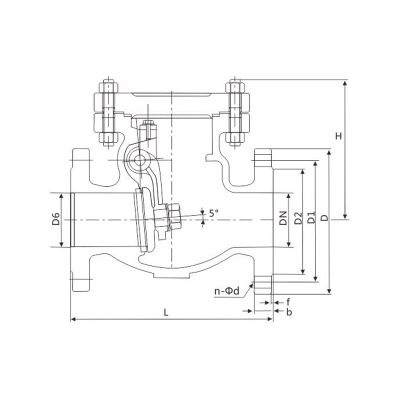

Dimensiones principales (PN16) GB/T 9124.1-2019

DN L D D1 D2 bf n-Φd
15 130 95 65 45 16-2 4-Φ14
20 150 105 75 58 18-2 4-Φ14
25 160 115 85 68 18-2 4-Φ14
32 180 140 100 78 18-2 4-Φ18
40 200 150 110 88 18-3 4-Φ18
50 230 165 125 102 18-3 4-Φ18
65 290 185 145 122 18-3 8-Φ18
80 310 200 160 138 20-3 8-Φ18
100 350 220 180 158 20-3 8-Φ18
125 400 250 210 188 22-3 8-Φ18
150 480 285 240 212 22-3 8-Φ22
200 550 600 340 295 268 24-3 12-Φ22
250 650 730 405 355 320 26-3 12-Φ26
300 750 850 460 410 378 28-4 12-Φ26
350 850 980 520 470 438 30-4 16-Φ26
400 950 1100 580 525 490 32-4 16-Φ30
450 1050 640 585 550 40-4 20-Φ30
500 1150 705 650 610 44-4 20-Φ33
600 1350 840 770 725 54-5 20-Φ36

Las dimensiones anteriores son solo como referencia.
