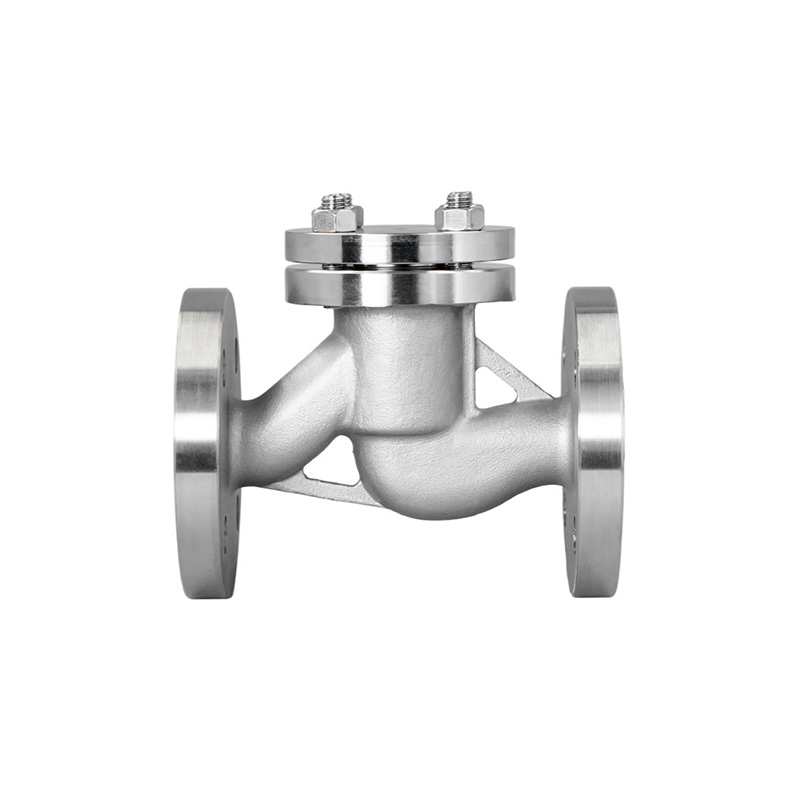

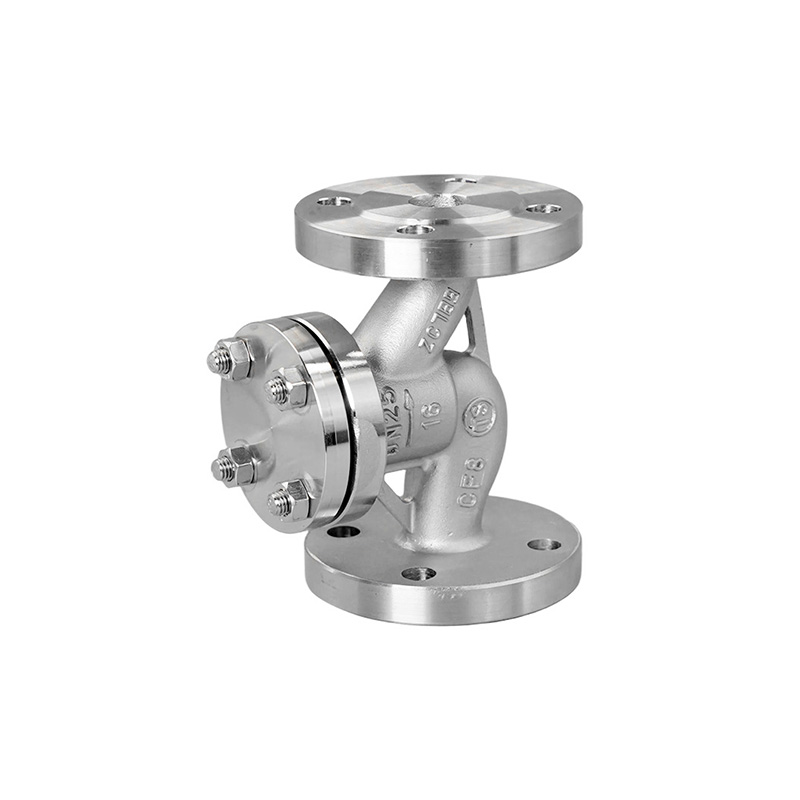

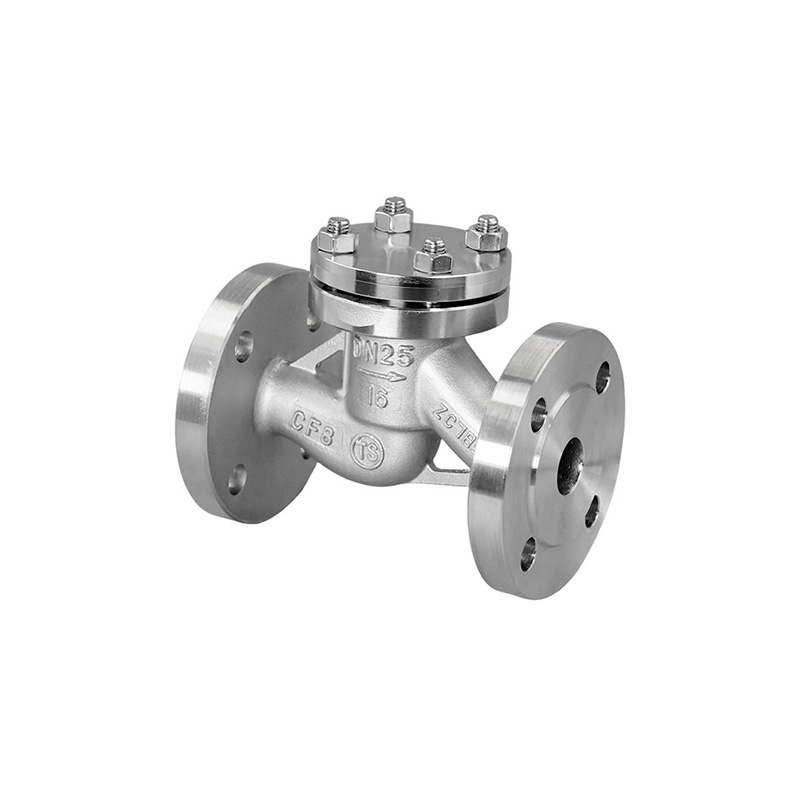

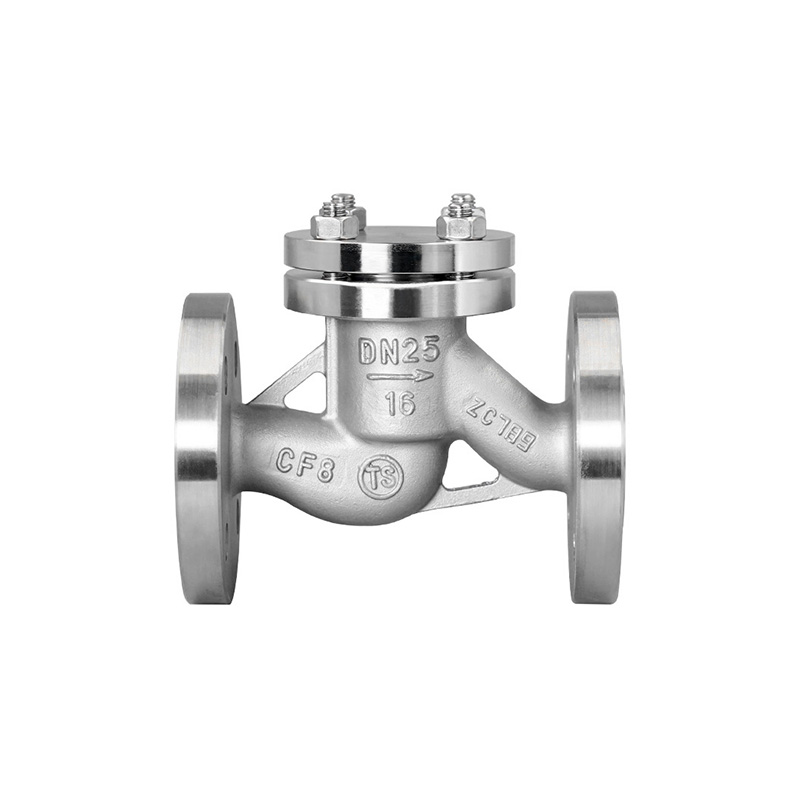

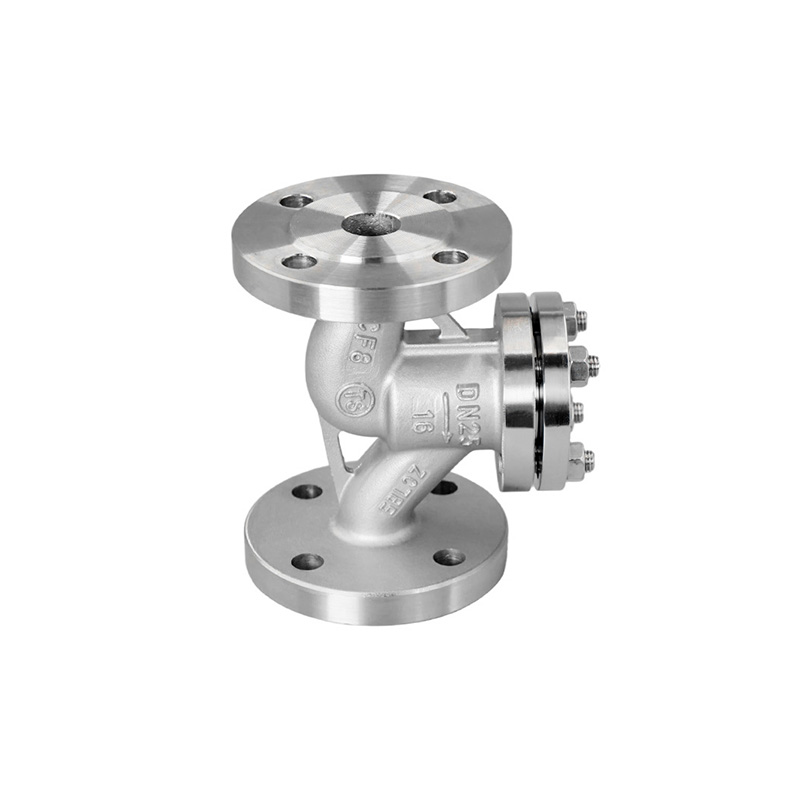

La válvula de retención de elevación con bridas es una válvula de retención de elevación horizontal diseñada para evitar automáticamente el reflujo del medio en sistemas de tuberías industriales. No requiere accionamiento externo manual o eléctrico y se abre o cierra según la presión y la dirección del flujo del medio. Con una estructura de elevación directa, el disco de la válvula es empujado hacia arriba por la presión del fluido hacia adelante para permitir un flujo suave. Cuando se produce un reflujo o una inversión de presión, el disco se cierra por su propio peso y presión inversa, lo que ayuda a prevenir daños al equipo y fallas en las tuberías causadas por el flujo inverso.
La conexión bridada proporciona una instalación firme y un desmontaje y mantenimiento convenientes, al tiempo que admite la integración con tuberías con bridas estándar industriales. La válvula está diseñada como un dispositivo automático de protección de tuberías para sistemas donde se requiere prevención de contraflujo. Sus extremos con bridas se pueden fabricar de acuerdo con JB/T 79-2015 y GB/T 9124.1-2019, con pruebas e inspecciones realizadas de acuerdo con GB/T 26480-2011, GB/T 13927-2022 y JB/T 9092-1999.
La válvula de retención de elevación con bridas es adecuada para sistemas de agua industriales, tuberías de proceso, protección de equipos y otras aplicaciones donde el flujo inverso debe controlarse automáticamente. Los servicios OEM y ODM pueden respaldar la personalización del tamaño de la válvula, los materiales del cuerpo, los estándares de bridas, las clasificaciones de presión y otros requisitos específicos del proyecto.
| Características de diseño: Extremos bridados: JB/T 79-2015, GB/T 9124.1-2019 Prueba e inspección: GB/T 26480-2011, GB/T 13927-2022 JB/T 9092-1999 | |
Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | cuerpo | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | capó | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | disco | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Junta | Junta enrollada en espiral de PTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Perno | B8 B7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | nuez | A194-8 2H | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

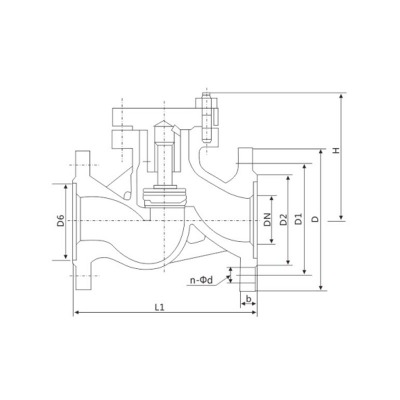

Dimensiones principales (PN16) GB/T 9124.1-2019
| DN | L | D | D1 | D2 | bf | n-Φd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 150 | 105 | 75 | 58 | 18-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 160 | 115 | 85 | 68 | 18-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 200 | 150 | 110 | 88 | 18-3 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 230 | 165 | 125 | 102 | 18-3 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 290 | 185 | 145 | 122 | 18-3 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 310 | 200 | 160 | 138 | 20-3 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 350 | 220 | 180 | 158 | 20-3 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 400 | 250 | 210 | 188 | 22-3 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 480 | 265 | 240 | 212 | 22-3 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 600 | 340 | 295 | 268 | 24-3 | 12-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 650 | 405 | 355 | 320 | 26-3 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 750 | 460 | 410 | 378 | 28-3 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
