Válvula de bola soldada manual de tres piezas

Inicio / Productos / Válvula de bola / Válvula de bola soldada / Válvula de bola soldada manual de tres piezas

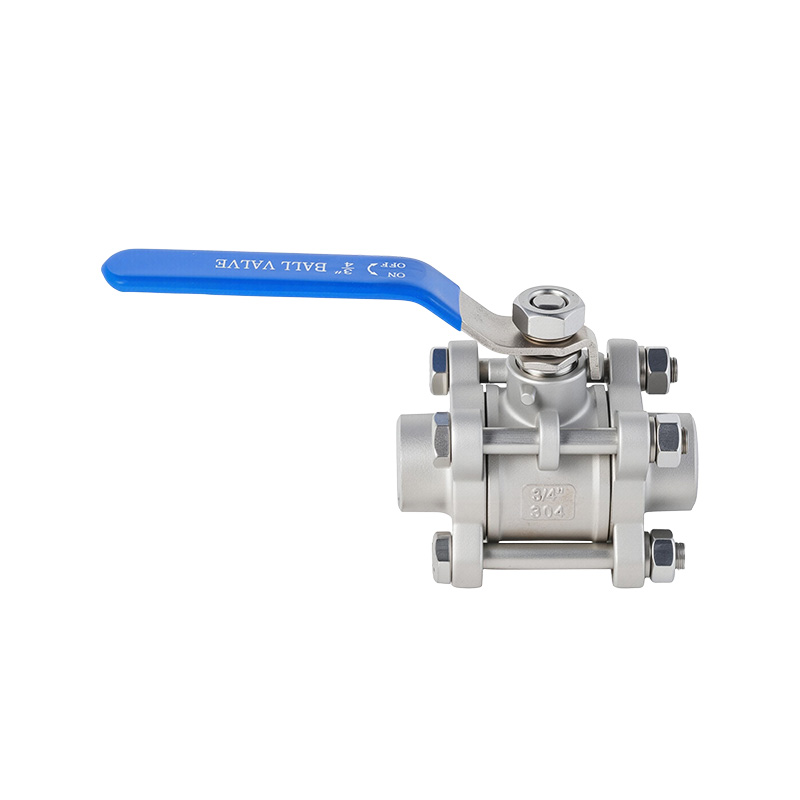

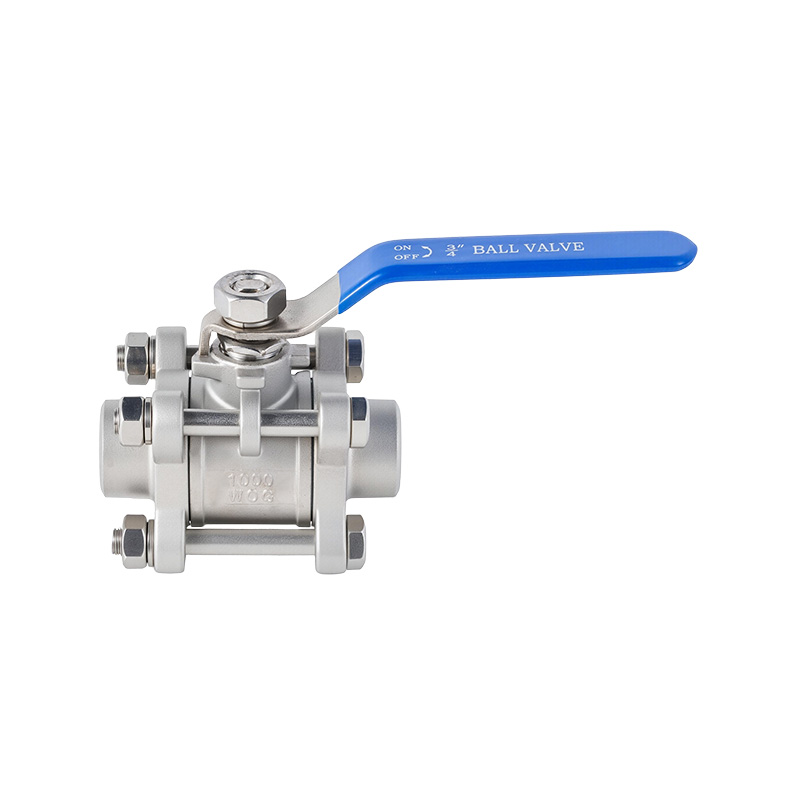

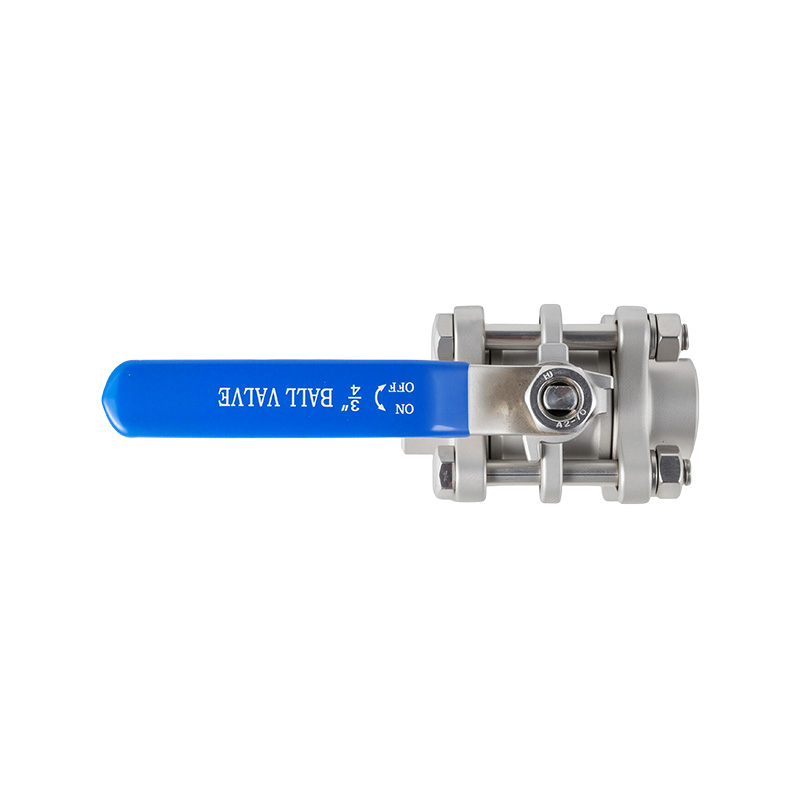

Válvula de bola soldada manual de tres piezas

La estructura de tres piezas permite un fácil desmontaje; durante el mantenimiento posterior, no es necesario retirar toda la tubería. En cambio, el cuerpo de la válvula puede simplemente separarse para facilitar la inspección y el reemplazo de componentes propensos al desgaste, como el asiento, la bola y el vástago de la válvula, reduciendo así significativamente el tiempo de inactividad y los costos de operación y mantenimiento. Esta válvula de bola *debe* retirarse mediante desoldadura; *no* debe soldarse directamente en su lugar, ya que hacerlo dañaría el asiento de la válvula. Después de desoldar y retirar, la válvula de bola se debe volver a ensamblar y sujetar firmemente mientras la válvula permanece en la posición cerrada.

  • Especificación
  • Contáctenos
Características de diseño:
Cuerpo de fundición a la cera perdida
Vástago a prueba de explosiones
Diseño de puerto completo
Manija con cerradura disponible como opción
Presión de trabajo: 1,6 ~ 2,5 MPa
Temperatura aplicable:
-20°C~120°C(250°C)
Medio aplicable: agua, petróleo, gas, etc.

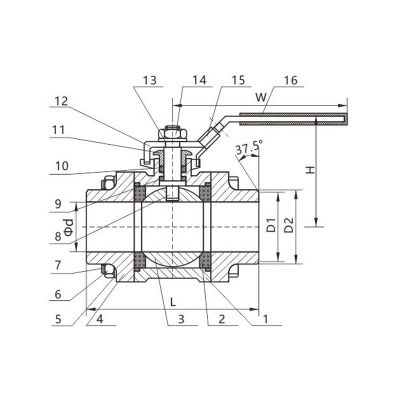

Piezas y materiales principales.

ARTÍCULO PARTE MATERIAL PRINCIPAL
1 cuerpo WCB CF8 CF8M CF3M
2 Asiento de válvula PTFE RPTFE
3 pelota 201 304 316 316L
4 capó WCB CF8 CF8M CF3M
5 Arandela de resorte 201 304
6 nuez 201 304
7 Perno A2-70
8 tallo 201 304 316 316L
9 Lavadora de empuje PTFE RPTFE
10 tallo Packing PTFE RPTFE
11 Tuerca de glándula 201 304
12 Manejar 201 304
13 Arandela de resorte 201 304
14 nuez 201 304
15 Dispositivo de bloqueo (opcional) 201 304
16 Manejar Cover plastico

Dimensiones principales

TAMAÑO Φd L H W
1/4" DN6 10.5 65 52 95
3/8" DN10 12 65 52 95
1/2" DN15 15 72 55 100
3/4" DN20 20 80 63 115
1" DN25 25 90 75 125
1-1/4" DN32 32 103 81 145
1-1/2" DN40 38 112 95 160
2" DN50 49 138 110 175
2-1/2" DN65 65 178 131 220
3" DN80 78 205 140 240
4" DN100 98 252 264 170 315

Las dimensiones anteriores son solo como referencia.
