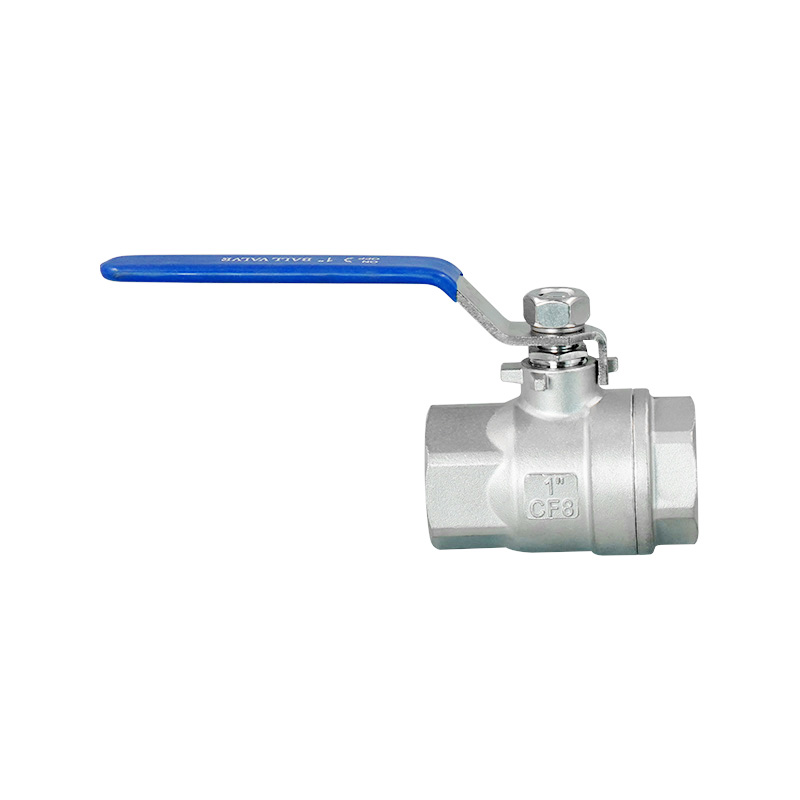

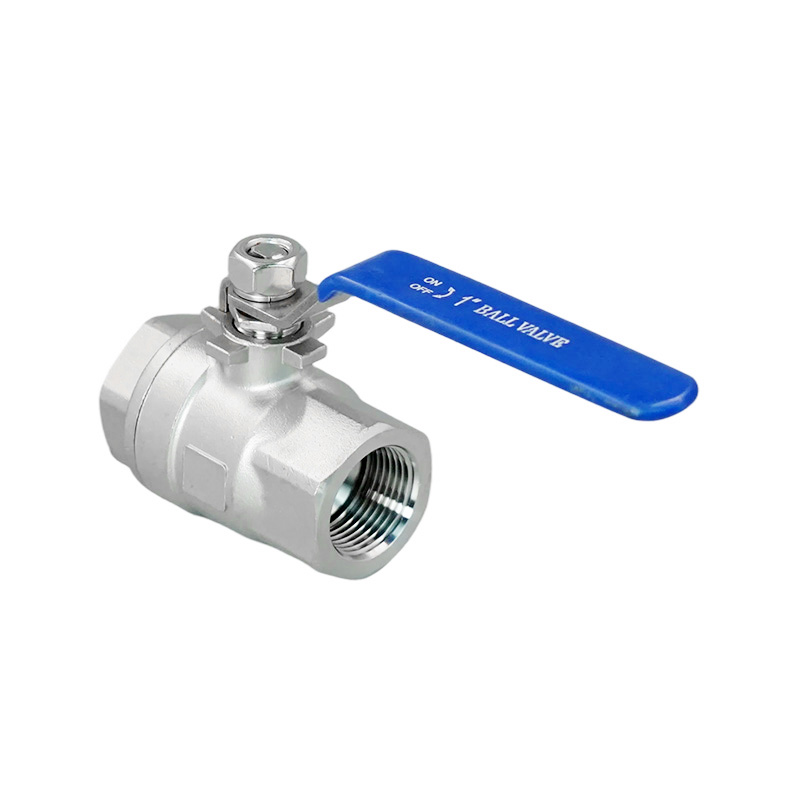

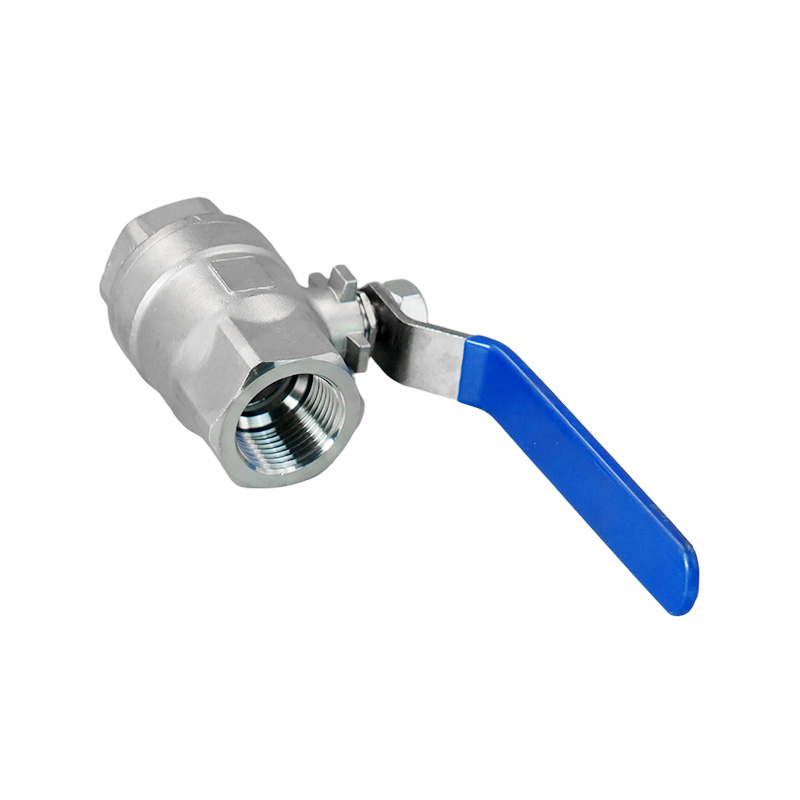

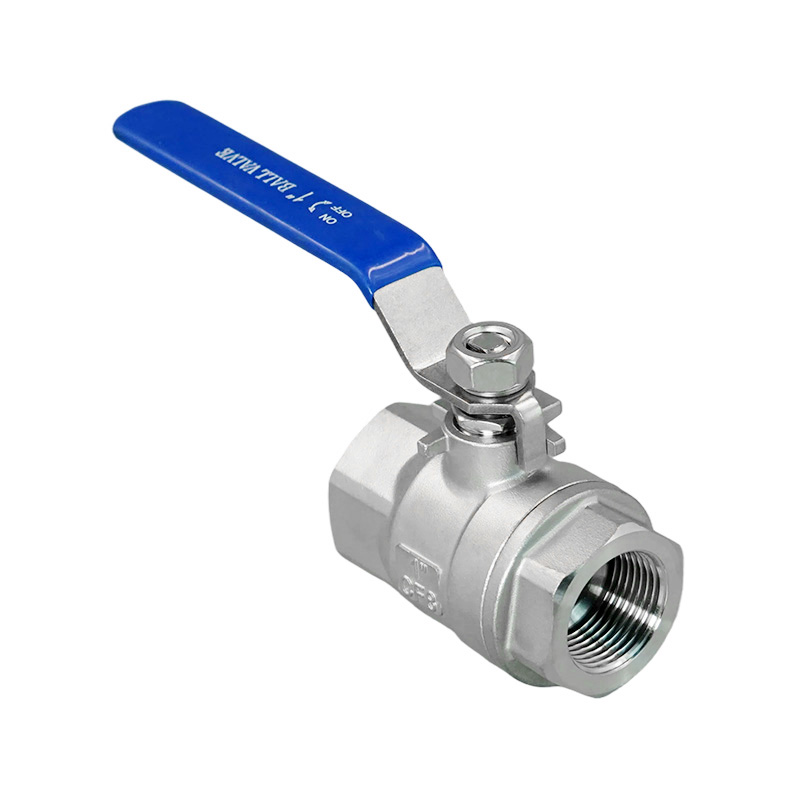

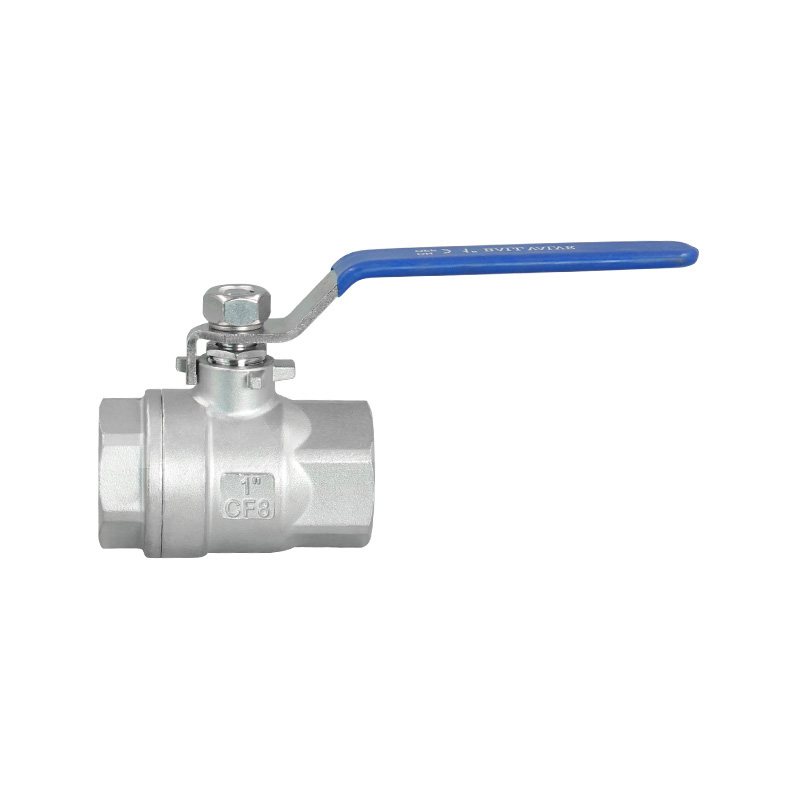

Con una presión de trabajo máxima de 6,4 MPa (64 bar), esta válvula de bola roscada de dos piezas es ideal para aplicaciones industriales de alta presión.
Cuenta con conexiones roscadas estándar y opera dentro de un rango de temperatura de -20 ℃ a 120 ℃ (hasta 250 ℃ en condiciones específicas), lo que lo hace adecuado para agua, petróleo, gas y otros medios generales.
| Características de diseño: Cuerpo de fundición a la cera perdida Vástago a prueba de explosiones Diseño de puerto completo Manija con cerradura disponible como opción Estándar de hilo: NPT, BSP, BSPT, DIN259/2999, Rc, Rp Presión de trabajo: 6.4MPa Temperatura aplicable: -20°C~120°C(250°C) Medio aplicable: agua, petróleo, gas, etc. | |

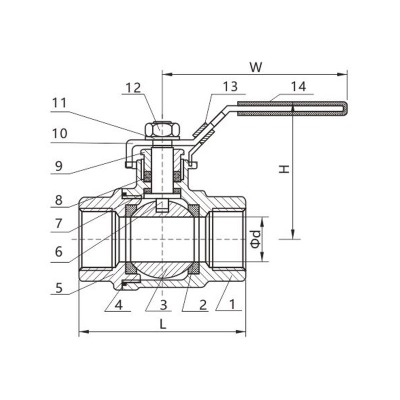

Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | cuerpo | CF8 CF3M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Asiento de válvula | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | pelota | 304 316L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Anillo de sellado | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | capó | CF8 CF3M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | tallo | 304 316L | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Lavadora de empuje | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | tallo Packing | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Tuerca de glándula | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Manejar | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Arandela de resorte | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | nuez | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Dispositivo de bloqueo (opcional) | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Manejar Cove r | plastico | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dimensiones principales
| TAMAÑO | Φd | L | H | W | Peso (kilogramos) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" | 10 | 55 | 43 | 95 | 0.215 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/8" | 12 | 55 | 43 | 95 | 0.22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | 15 | 65 | 54 | 115 | 0.365 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | 20 | 75 | 64 | 125 | 0.56 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | 25 | 86 | 70 | 145 | 0.88 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | 32 | 100 | 85 | 162 | 1.41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | 38 | 108 | 96 | 175 | 1.98 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | 49 | 129 | 110 | 185 | 3.36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
