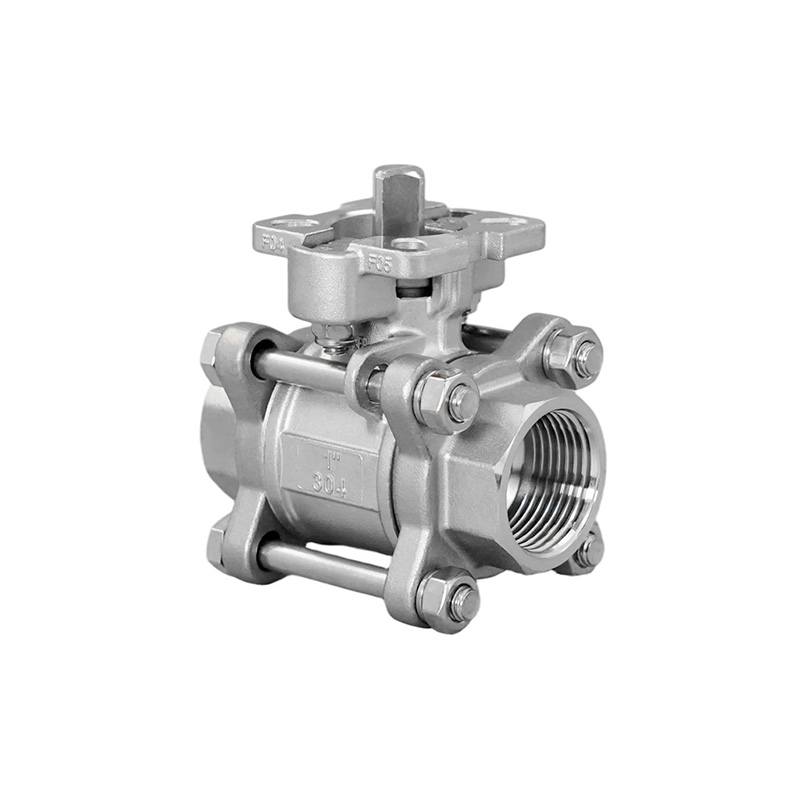

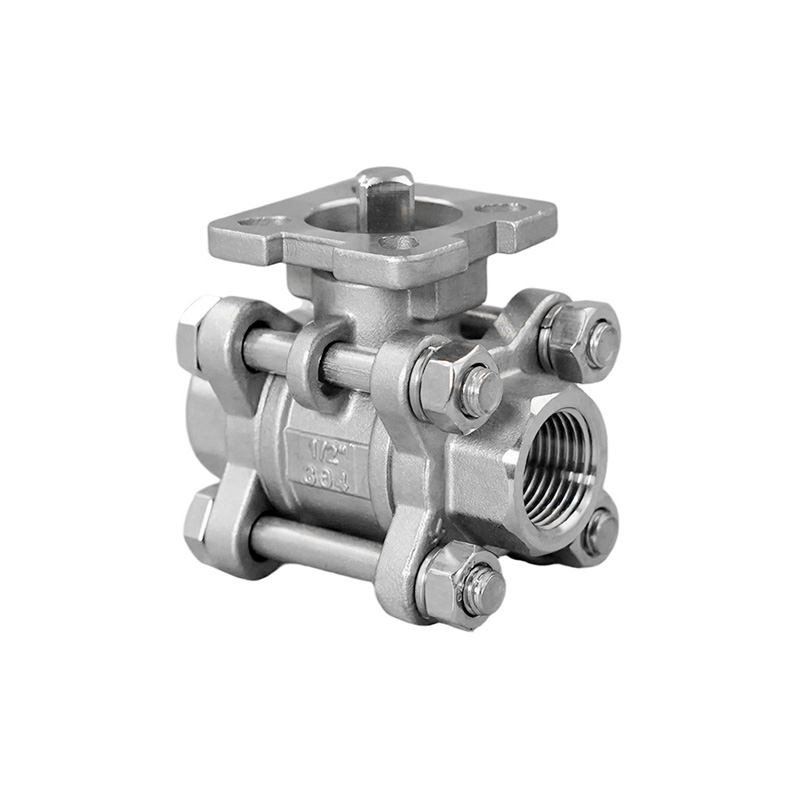

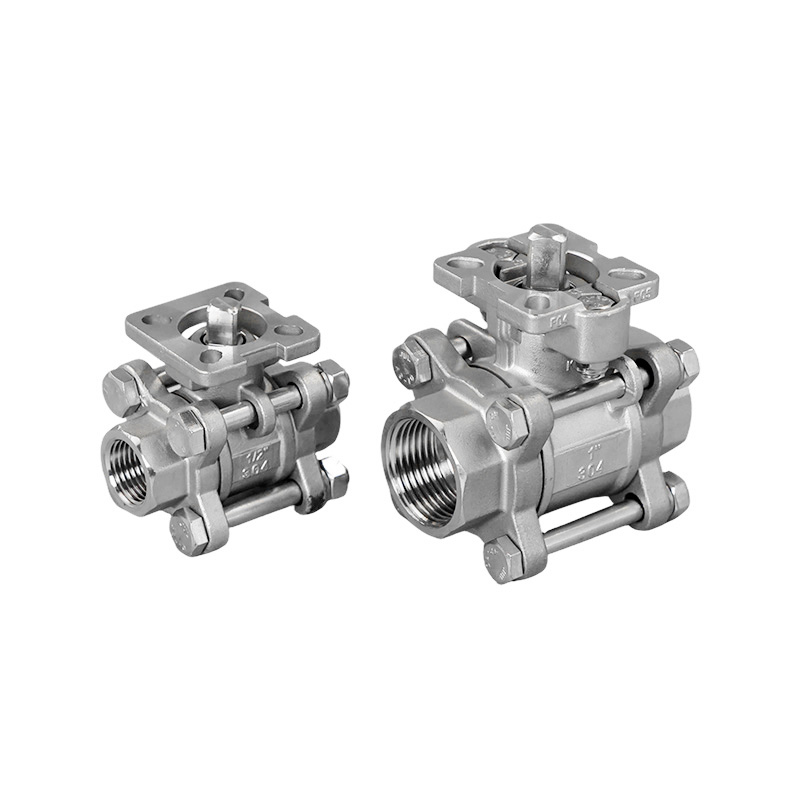

La estructura de tres piezas totalmente desmontable resuelve completamente el problema común del mantenimiento engorroso asociado con las válvulas de bola tradicionales. A diferencia de los diseños integrales de una sola pieza o semidivididos de dos piezas, este modelo emplea un diseño de carrocería de tres segmentos, que comprende las secciones izquierda, central y derecha, unidas de forma segura mediante pernos de alta resistencia para permitir un desmontaje y mantenimiento completos. Junto con un diseño integral de plataforma alta, el producto ofrece una propuesta de valor dual: combina la conveniencia del desmontaje completo con una perfecta compatibilidad para la automatización, rompiendo así las limitaciones funcionales de las válvulas de bola tradicionales. Las características incluyen un diseño de paso total y sellos de PTFE.
| Características de diseño: Cuerpo de fundición a la cera perdida Vástago a prueba de explosiones Diseño de puerto completo Manija con cerradura disponible como opción Estándar de hilo: NPT, BSP, BSPT, DIN259/2999, Rc, Rp Presión de trabajo: 1,6 ~ 2,5 MPa Temperatura aplicable: -20°C~120°C(250°C) Medio aplicable: agua, petróleo, gas, etc. | |
Piezas y materiales principales.
| ARTÍCULO | PARTE | PRINCIPAL MATERIALES | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | tallo | 304 316 316L | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | cuerpo | CF8 CF8M CF3M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Tuerca de glándula | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | tallo Packing | PTFE RPTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Lavadora de empuje | PTFE RPTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | pelota | 304 316 316L | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Asiento de válvula | PTFE RPTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | capó | CF8 CF8M CF3M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Perno | A2-70 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | nuez | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Arandela de resorte | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||

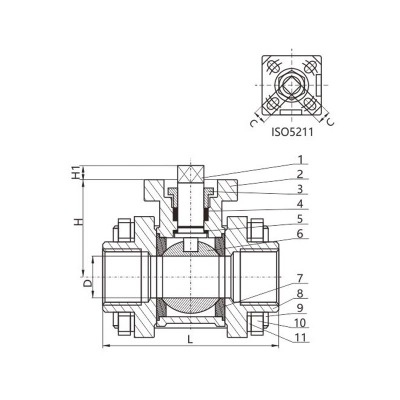

Dimensiones principales
| TAMAÑO | Φd | L | H | C | ISO5211 | H1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | DN15 | 15 | 70 | 42 | 9 | F03/F04 | 11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | DN20 | 20 | 80 | 50 | 9 | F03/F04 | 11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | DN25 | 25 | 87 | 52 | 11 | F04/F05 | 13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | DN32 | 32 | 102 | 65 | 11 | F04/F05 | 13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | DN40 | 38 | 112 | 74 | 14 | F05/F07 | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | DN50 | 49 | 130 | 82 | 14 | F05/F07 | 16-19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | DN65 | 65 | 170 | 110 | 17 | F07/F10 | 17-20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | DN80 | 78 | 186 | 118 | 17 | F07/F10 | 17-20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | DN100 | 98 | 225 | 130 | 17 | F07/F10 | 17-20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
