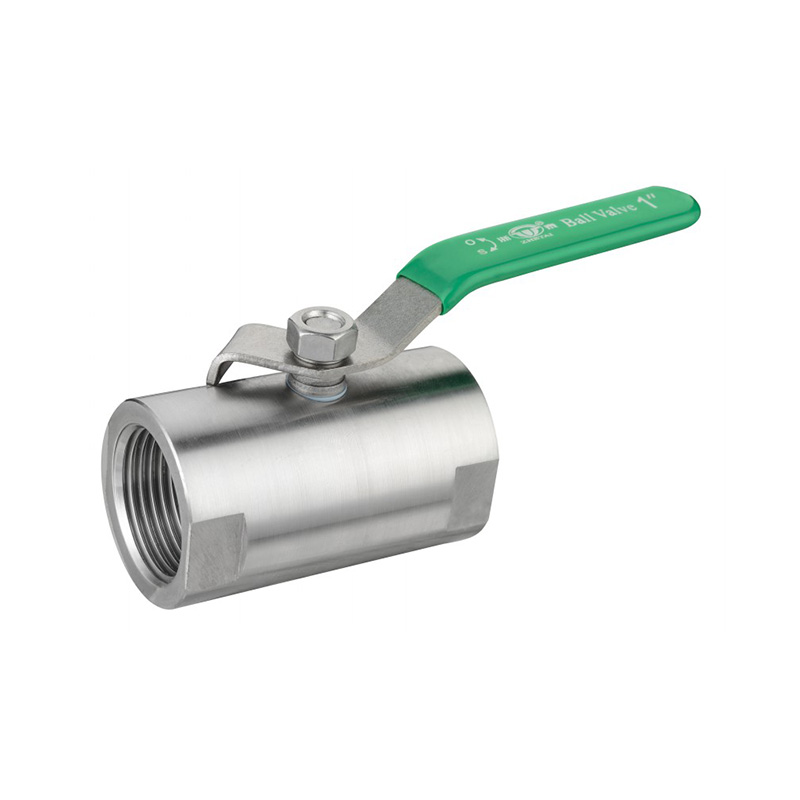

Este producto está íntegramente forjado a partir de materiales como acero inoxidable o acero al carbono, lo que elimina los defectos de porosidad y garantiza un cuerpo de válvula grueso y robusto. Presenta una estructura compacta, un diseño de orificio reducido y sellado de PTFE.
| Características de diseño: Cuerpo de acero forjado Vástago a prueba de explosiones Estándar de hilo: NPT, BSP, BSPT, DIN259/2999, Rc, Rp Presión de trabajo: 1,6 ~ 6,4 MPa Temperatura aplicable: -20°C~120°C(250°C) Medio aplicable: agua, petróleo, gas, etc. | |

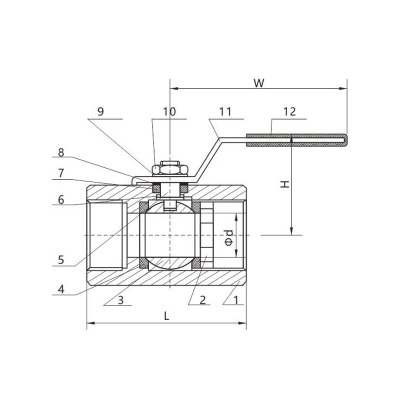

Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | cuerpo | A105 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Tapa final | 201 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | pelota | 201 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Asiento de válvula | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | tallo | 201 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Lavadora de empuje | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | tallo Packing | PTFE RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Junta | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Arandela de resorte | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | nuez | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Manejar | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Manejar Cover | plastico | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dimensiones principales
| TAMAÑO | d | Φd | L | H | W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" | DN6 | 5 | 20 | 48 | 30 | 85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/8" | DN10 | 8 | 27 | 58 | 37 | 88 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | DN15 | 10.5 | 31.5 | 60 | 38 | 90 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | DN20 | 13 | 37 | 66 | 45 | 92 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | DN25 | 17 | 44 | 72 | 47 | 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | DN32 | 22 | 53 | 89 | 60 | 128 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | DN40 | 25 | 60 | 96 | 63 | 128 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | DN50 | 32 | 72 | 108 | 74 | 140 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | DN65 | 40 | 88 | 130 | 90 | 180 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | DN80 | 50 | 103 | 148 | 100 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | DN100 | 65 | 135 | 188 | 115 | 230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
