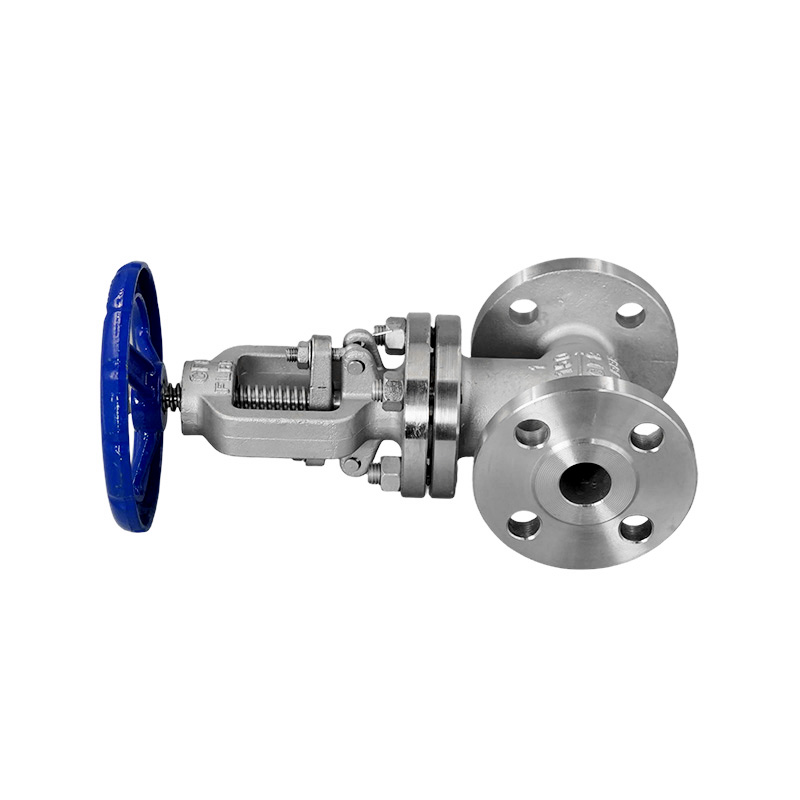

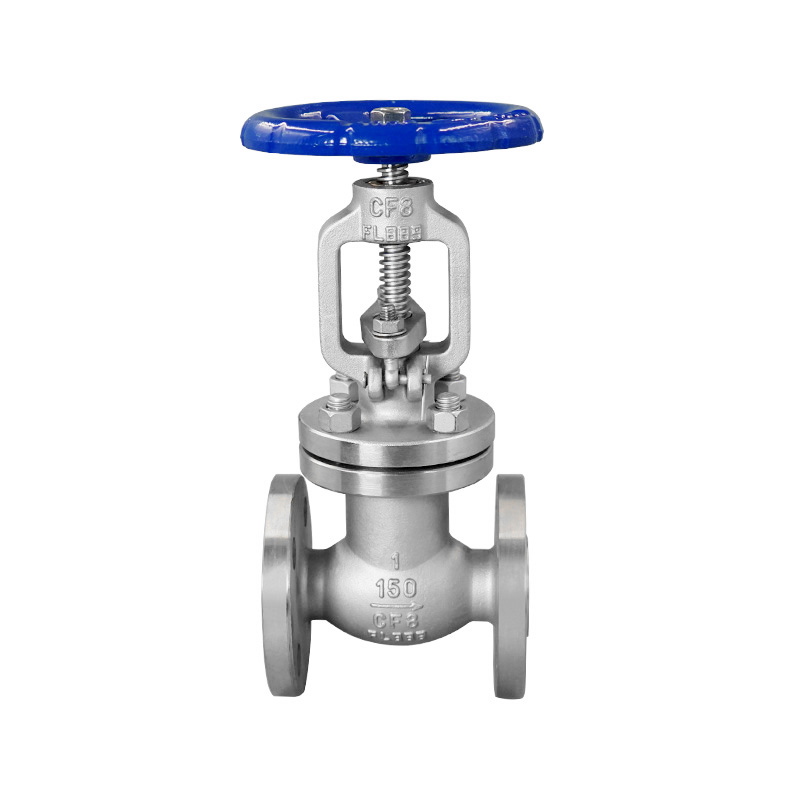

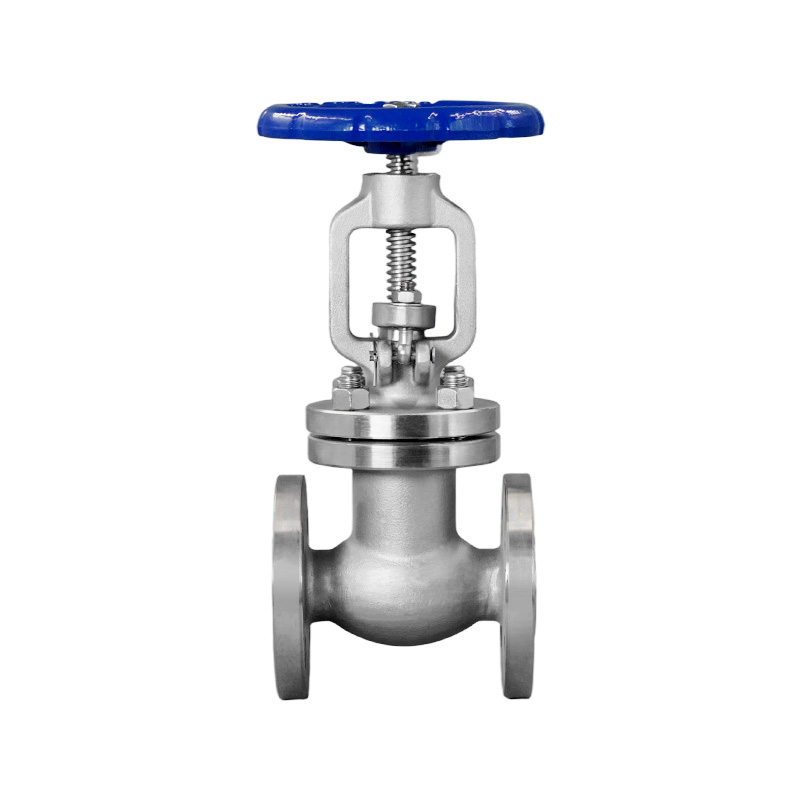

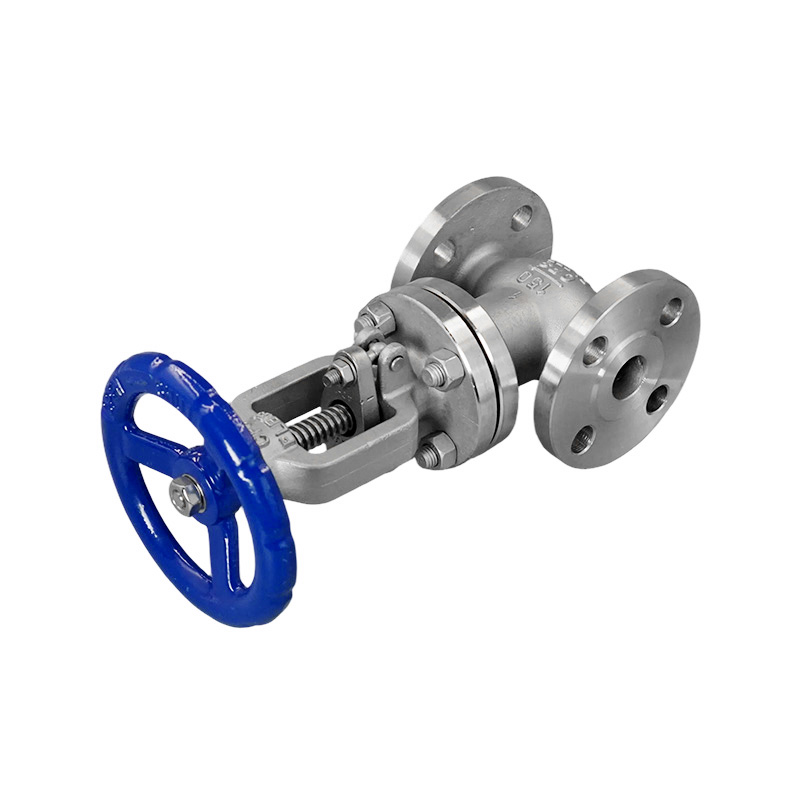

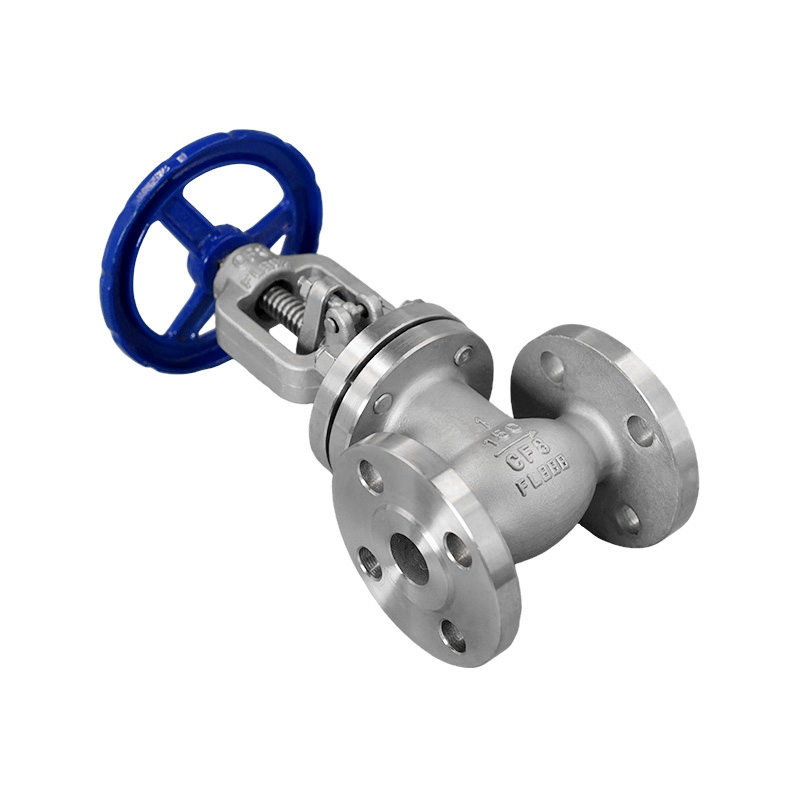

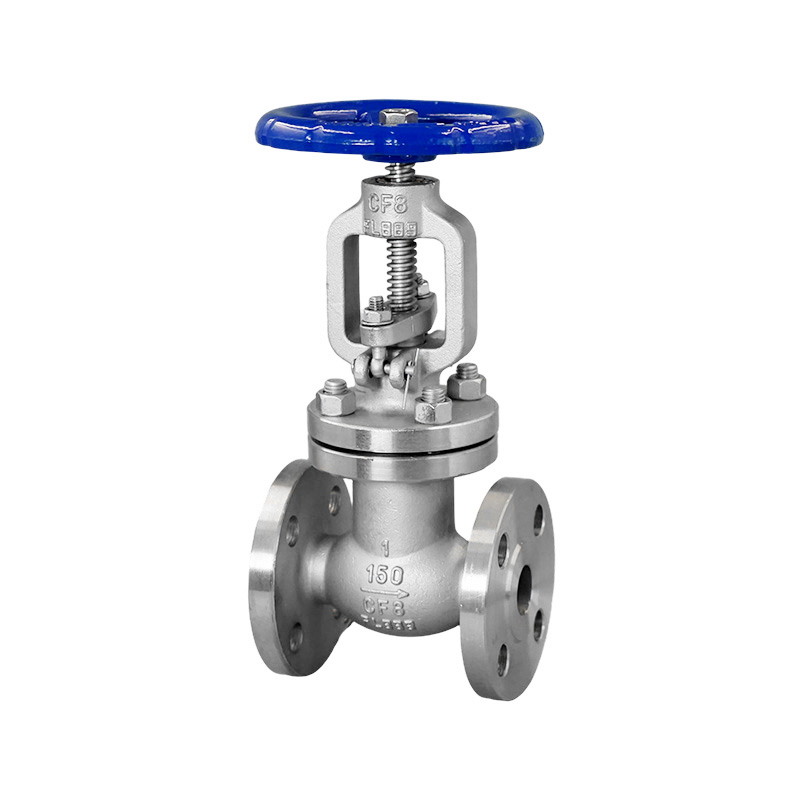

La válvula de globo estándar estadounidense es una válvula de globo con bridas diseñada y fabricada de acuerdo con los estándares ANSI estadounidenses para el control de flujo de tuberías industriales. Utiliza una conexión bridada y controla el cierre del medio y el caudal mediante el movimiento vertical del disco de la válvula. La estructura de la válvula de globo proporciona una solución práctica para aplicaciones de tuberías que requieren tanto aislamiento como regulación de flujo.
El diseño del extremo bridado sigue los estándares ASME B16.5 y ANSI B16.5, lo que respalda la compatibilidad con los correspondientes sistemas de tuberías estándar americanos. El disco de la válvula se mueve verticalmente contra el asiento de la válvula, lo que permite ajustar el paso del flujo según los requisitos operativos. Las pruebas e inspecciones se llevan a cabo de acuerdo con API 598 para respaldar el control de calidad y la verificación del rendimiento de la válvula.
American Standard Globe Valve es adecuada para tuberías de procesos industriales, sistemas de agua, procesamiento químico, aplicaciones de petróleo y gas, generación de energía y otros sistemas de tuberías que requieren cierre y control de flujo. Los servicios OEM y ODM están disponibles para admitir tamaños de válvulas personalizados, clasificaciones de presión, materiales, configuraciones de bridas, métodos operativos y otros requisitos específicos del proyecto.
| Características de diseño: Extremos bridados: ASME B16.5, ANSI B16.5 Prueba e inspección: API 598 | |
Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | cuerpo | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | capó | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | disco | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | tallo | F304 F304L F316 F316L 2Cr13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | tallo Nut | Aleación de cobre | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Embalaje | Grafito flexible de PTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Junta | Junta enrollada en espiral de PTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Glándula | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Perno | B8 B7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | nuez | A194-8 2H | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Volante | QT400-17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

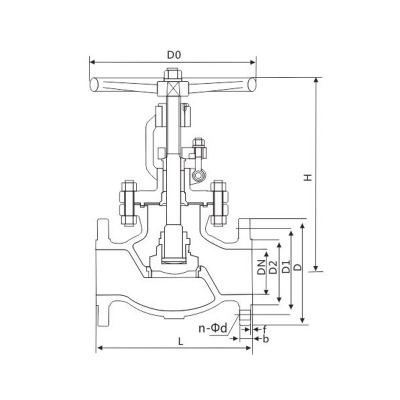

Dimensiones principales
| TAMAÑO | Clase 150LB Clase 300LB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | D | D1 | D2 | b | n-Φd | D0 | L | D | D1 | D2 | b | n-Φd | D0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | 108 | 90 | 88.9 | 60.3 | 34.9 | 10 | 4-Φ16 | 120 | 152 | 95 | 95.3 | 66.7 | 34.9 | 14.7 | 4-Φ16 | 140 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | 117 | 100 | 98.6 | 69.9 | 42.9 | 10.9 | 4-Φ16 | 120 | 178 | 115 | 117.3 | 82.6 | 42.9 | 16.3 | 4-Φ19 | 140 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | 127 | 110 | 108 | 79.4 | 50.8 | 11.6 | 4-Φ16 | 120 | 203 | 125 | 123.9 | 88.9 | 50.8 | 17.9 | 4-Φ19 | 160 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | 140 | 115 | 117.3 | 88.9 | 63.5 | 13.2 | 4-Φ16 | 160 | 216 | 135 | 133.3 | 98.4 | 63.5 | 19.5 | 4-Φ19 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | 165 | 125 | 127 | 98.4 | 73 | 14.7 | 4-Φ16 | 160 | 229 | 155 | 155.4 | 114.3 | 73 | 21.1 | 4-Φ22 | 220 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | 203 | 150 | 152.4 | 120.7 | 92.1 | 16.3 | 4-Φ19 | 200 | 267 | 165 | 165.1 | 127 | 92.1 | 22.7 | 8-Φ19 | 240 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | 216 | 180 | 177.8 | 139.7 | 104.8 | 17.9 | 4-Φ19 | 220 | 292 | 190 | 190.5 | 149.2 | 104.8 | 25.9 | 8-Φ22 | 260 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | 241 | 190 | 190.5 | 152.4 | 127 | 19.5 | 4-Φ19 | 240 | 318 | 210 | 209.5 | 168.3 | 127 | 29.4 | 8-Φ22 | 280 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | 292 | 230 | 228.6 | 190.5 | 157.2 | 24.3 | 4-Φ19 | 300 | 356 | 255 | 254 | 200 | 157.2 | 32.2 | 8-Φ22 | 350 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5" | 356 | 255 | 254 | 215.9 | 185.7 | 24.3 | 8-Φ22 | 350 | 400 | 280 | 279.4 | 235 | 185.7 | 35.4 | 8-Φ22 | 350 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6" | 406 | 280 | 279.4 | 241.3 | 215.9 | 25.9 | 8-Φ22 | 350 | 444 | 320 | 317.5 | 269.9 | 215.9 | 37.0 | 12-Φ22 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8" | 495 | 345 | 342.9 | 298.5 | 269.9 | 29 | 8-Φ22 | 450 | 559 | 380 | 381 | 330.2 | 269.9 | 41.7 | 12-Φ25 | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10" | 622 | 405 | 406.4 | 362 | 323.8 | 30.6 | 12-Φ25 | 500 | 622 | 445 | 444.5 | 387.4 | 323.8 | 48.8 | 16-Φ29 | 550 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12" | 698 | 485 | 482.6 | 431.8 | 381 | 32.2 | 12-Φ25 | 600 | 711 | 521 | 520.7 | 450.8 | 381 | 51.3 | 16-Φ32 | 600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14" | 787 | 535 | 533.4 | 476.3 | 412.8 | 35.4 | 12-Φ29 | 700 | 838 | 584 | 584.2 | 514.4 | 413 | 54.4 | 20- Φ32 | 700 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16" | 914 | 595 | 596.9 | 539.8 | 469.9 | 37 | 16-Φ29 | 800 | 864 | 648 | 647.7 | 571.5 | 470 | 57.6 | 20-Φ35 | 800 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
