Válvula de compuerta con brida de vástago ascendente y sellado duro

Hogar / Productos / Válvula de compuerta / Válvula de compuerta con brida de vástago ascendente y sellado duro

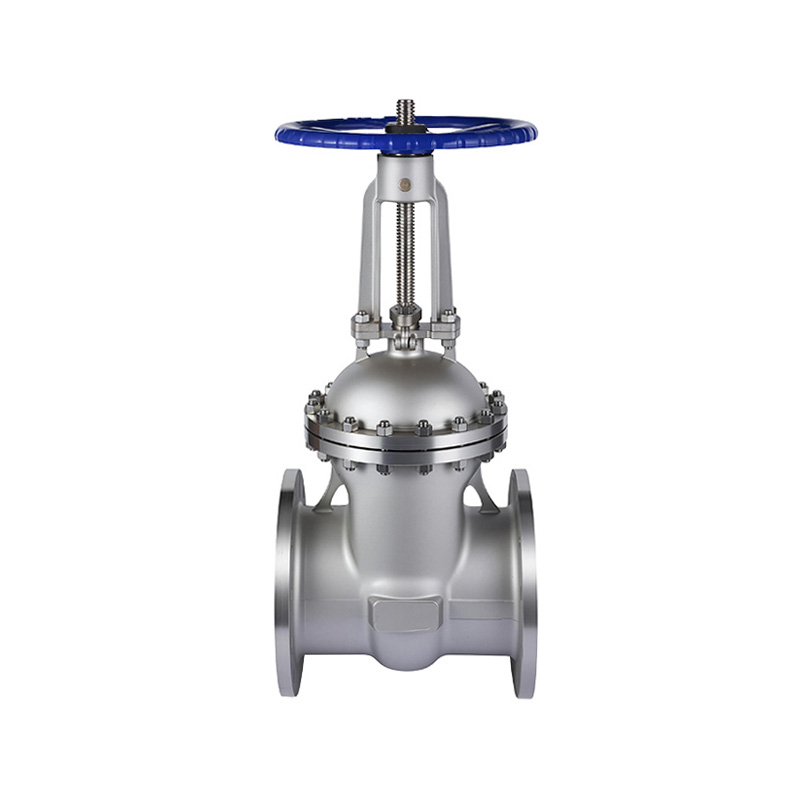

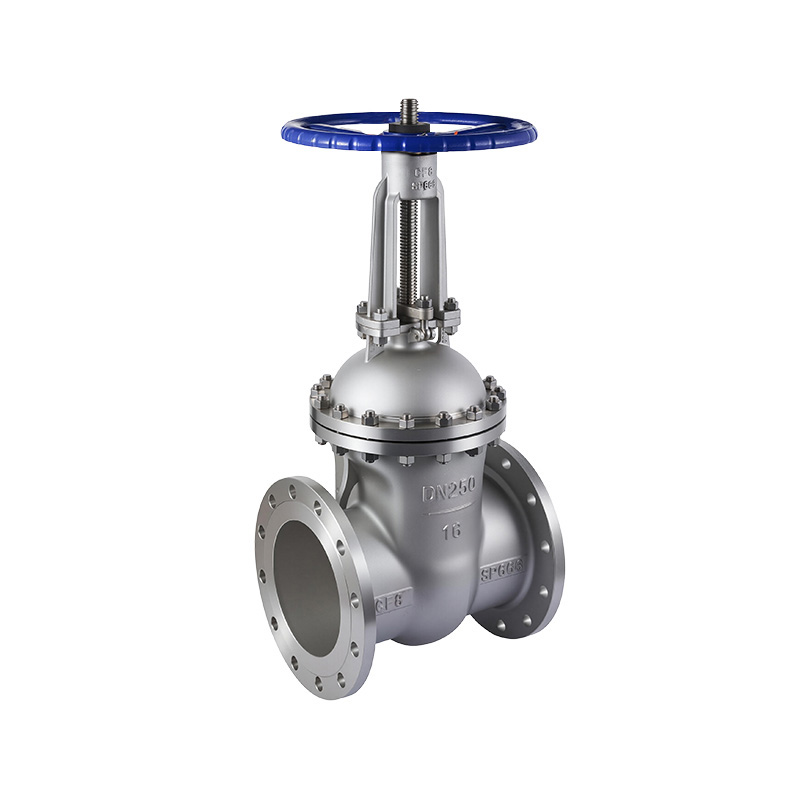

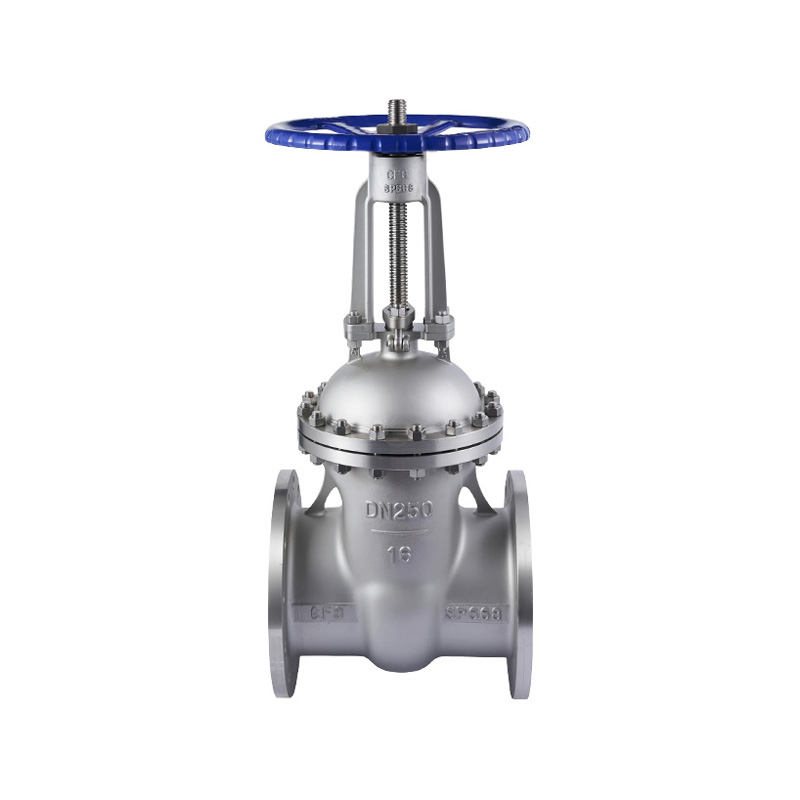

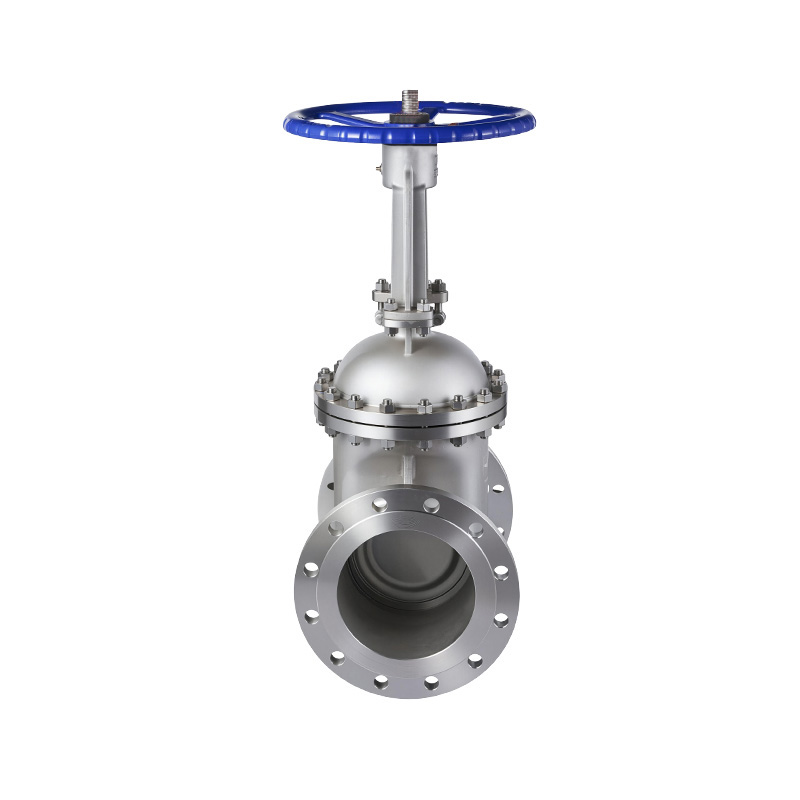

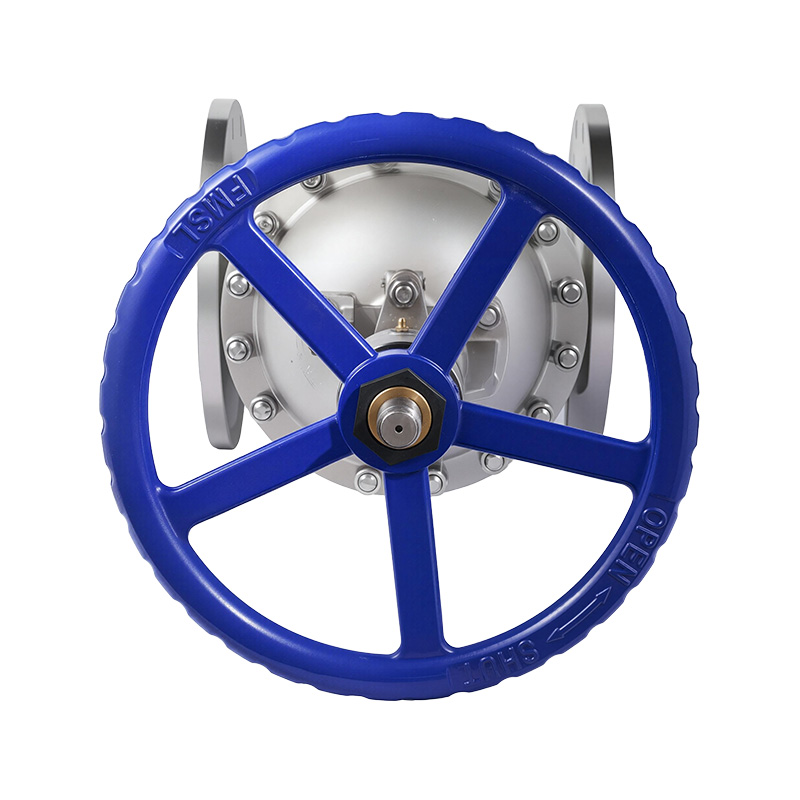

Válvula de compuerta con brida de vástago ascendente y sellado duro

La válvula de compuerta con brida, vástago ascendente y sellado duro presenta un diseño de sellado duro de metal a metal; el disco de la compuerta y el asiento de la válvula se pueden configurar —según los requisitos— con superficies de sellado integrales o superposiciones de aleación dura soldadas. Utilizando una estructura de vástago ascendente, el vástago de la válvula se mueve sincrónicamente con el recorrido vertical del disco de compuerta, lo que permite determinar visualmente el estado abierto o cerrado de la válvula mediante la altura del vástago.

Contáctenos
ANTERIOR:Válvula de compuerta con brida estándar estadounidenseSIGUIENTE:Sin artículo siguiente
  • Especificación
  • Acerca de Zhongchi
  • Contáctenos
Características del diseño:
Extremos con bridas:
JB/T 79-2015, GB/T 9124.1-2019
Prueba e inspección:
GB/T 26480-2011, GB/T 13927-2022
JB/T 9092-1999

Piezas y materiales principales

ARTÍCULO PARTE MATERIAL PRINCIPAL
1  Cuerpo CF8 CF3 CF8M CF3M WCB
2  Bonnet CF8 CF3 CF8M CF3M WCB
3  Cuña CF8 CF3 CF8M CF3M WCB
4  Tallo F304 F304L F316 F316L 2Cr13
5  Tuerca del tallo Aleación de cobre
6  Embalaje Grafito flexible de PTFE
7  Junta Junta enrollable en espiral de PTFE
8  Glándula CF8 CF3 CF8M CF3M WCB
9  Bolt B8 B7
10  Nuez A194-82H
11  Volante QT400-17

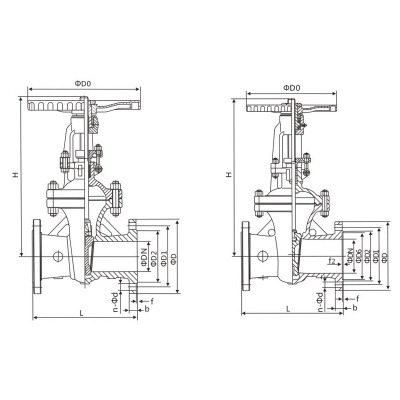

Dimensiones principales (PN10) JB/T 79-2015

DN L D D1 D2 n-Fd D0
40  165  145  110  85  4-Φ18 160
50  180  160  125  100  4-Φ18 200
65  195  180  145  120  4-Φ18 220
80  210  195  160  135  4-Φ18 240
100  230  215  180  155  8-Φ18 260
125  255  245  210  185  8-Φ18 300
150  280  280  240  210  8-Φ23 320
200  330  335  295  265  8-Φ23 350
250  380  390  350  320  12-Φ23 450
300  420  440  400  368  12-Φ23 500
350  450  500  460  428  16-Φ23 500
400  480  565  515  482  16-Φ25 550
450  510  615  565  532  20-Φ25 600
500  540  670  620  585  20-Φ25 600
600  600  780  725  685  20-Φ30 700

Dimensiones principales (PN16) GB/T 9124.1-2019

DN L D D1 D2 bf n-Fd D0
15  130  95  65  45  16-2 4-Φ14 120
20  150  105  75  58  18-2 4-Φ14 140
25  160  115  85  68  18-2 4-Φ14 140
32  180  140  100  78  18-2 4-Φ18 160
40  200  150  110  88  18-3 4-Φ18 180
50  250  165  125  102  18-3 4-Φ18 220
65  265  185  145  122  18-3 8-Φ18 240
80  280  200  160  138  20-3 8-Φ18 260
100  300  220  180  158  20-3 8-Φ18 280
125  325  250  210  188  22-3 8-Φ18 320
150  350  285  240  212  22-3 8-Φ22 350
200  400  340  295  268  24-3 12-Φ22 400
250  450  405  355  320  26-3 12-Φ26 450
300  500  460  410  378  28-4 12-Φ26 500
350  550  520  470  438  30-4 16-Φ26 550
400  600  580  525  490  32-4 16-Φ30 600
450  650  640  585  550  40-4 20-Φ30 650
500  700  715  650  610  44-4 20-Φ33 700
600  800  840  770  725  54-5 20-Φ36 800

Dimensiones principales (PN25) GB/T 9124.1-2019

DN L D D1 D2 bf n-Fd D0
15  130  95  65  45  16-2 4-Φ14 120
20  150  105  75  58  18-2 4-Φ14 140
25  160  115  85  68  18-2 4-Φ14 160
32  180  140  100  78  18-2 4-Φ18 180
40  200  150  110  88  18-3 4-Φ18 200
50  250  165  125  102  20-3 4-Φ18 220
65  265  185  145  122  22-3 8-Φ18 240
80  280  200  160  138  24-3 8-Φ18 260
100  300  235  190  162  24-3 8-Φ22 280
125  325  270  220  188  26-3 8-Φ26 320
150  350  300  250  218  28-3 8-Φ26 320
200  400  360  310  278  30-3 12-Φ26 400
250  450  425  370  335  32-3 12-Φ30 450
300  500  485  430  395  34-4 16-Φ30 500
350  550  555  490  450  38-4 16-Φ33 600
400  600  620  550  505  40-4 16-Φ36 650
450  650  670  600  555  46-4 20-Φ36 650
500  700  730  660  615  48-4 20-Φ36 700
600  800  845  770  720  58-5 20-Φ39 800

Dimensiones principales GB/T 9124.1-2019

DN  N40 PN63
L D D1 D2 D6 bf f2 n-Fd L D D1 D2 D6 bf f2 n-Fd
15  130  95  65  45  40  16-2 4  4-Φ14 170  105  75  55  40  20-2 4  4-Φ14
20  150  105  75  58  51  18-2 4  4-Φ14 190  130  90  68  51  22-2 4  4-Φ18
25  160  115  85  68  58  18-2 4  4-Φ14 210  140  100  78  58  24-2 4  4-Φ18
32  180  140  100  78  66  18-2 4  4-Φ18 230  155  110  82  66  26-2 4  4-Φ22
40  200  150  110  88  76  18-3 4  4-Φ18 240  170  125  95  76  26-3 4  4-Φ22
50  250  165  125  102  88  20-3 4  4-Φ18 250  180  135  105  88  26-3 4  4-Φ22
65  280  185  145  122  110  22-3 4  8-Φ18 280  205  160  130  110  26-3 4  8-Φ22
80  310  200  160  138  121  24-3 4  8-Φ18 310  215  170  140  121  28-3 4  8-Φ22
100  350  235  190  162  150  24-3 4.5  8-Φ22 350  250  200  168  150  30-3 4.5  8-Φ26
125  400  270  220  188  176  26-3 4.5  8-Φ26 400  295  240  202  176  34-3 4.5  8-Φ30
150  450  300  250  218  204  28-3 4.5  8-Φ26 450  345  280  240  204  36-3 4.5  8-Φ33
200  550  375  320  285  260  34-3 4.5  12-Φ30 550  415  345  300  260  42-3 4.5  12-ΕΤ36
250  650  450  385  345  313  38-3 4.5  12-Φ33 650  470  400  352  313  46-3 4.5  12-Φ36
300  750  515  450  410  364  42-4 4.5  16-Φ33 750  530  460  412  364  52-4 4.5  16-Φ36
350  850  580  510  465  422  46-4 5  16-Φ36 850  600  525  475  422  56-4 5  16-Φ39
400  950  660  585  535  474  50-4 5  16-Φ39 950  670  585  525  474  60-4 5  16-Φ42
450  1050  685  670  560  524  57-4 5  20-Φ39 / / / / / / / /
500 1150 755 795 615 576 57-4 5 20-Φ42 / / / / / / / /

Las dimensiones anteriores son sólo de referencia.
