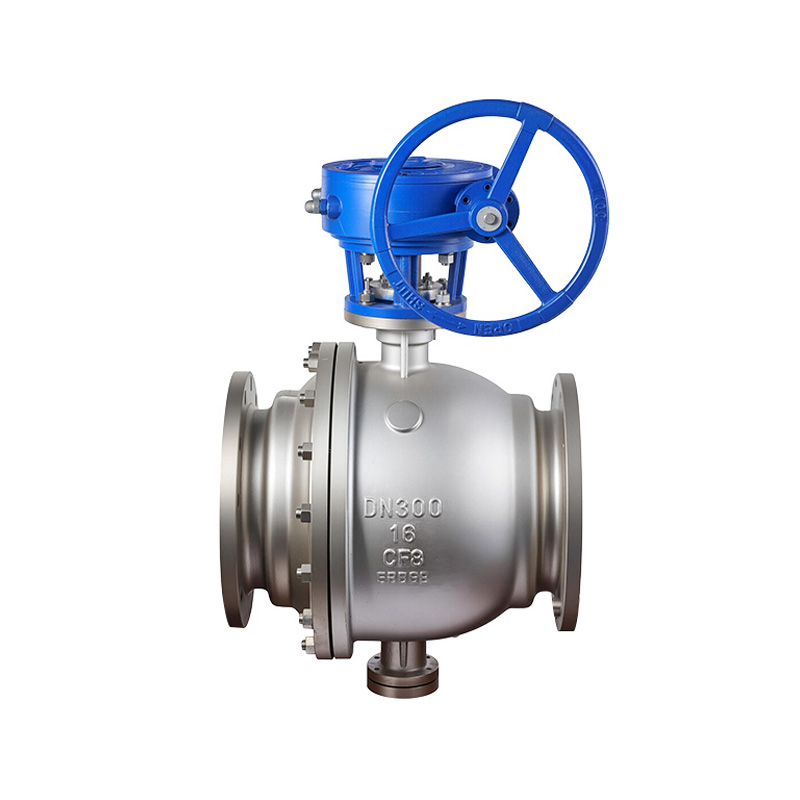

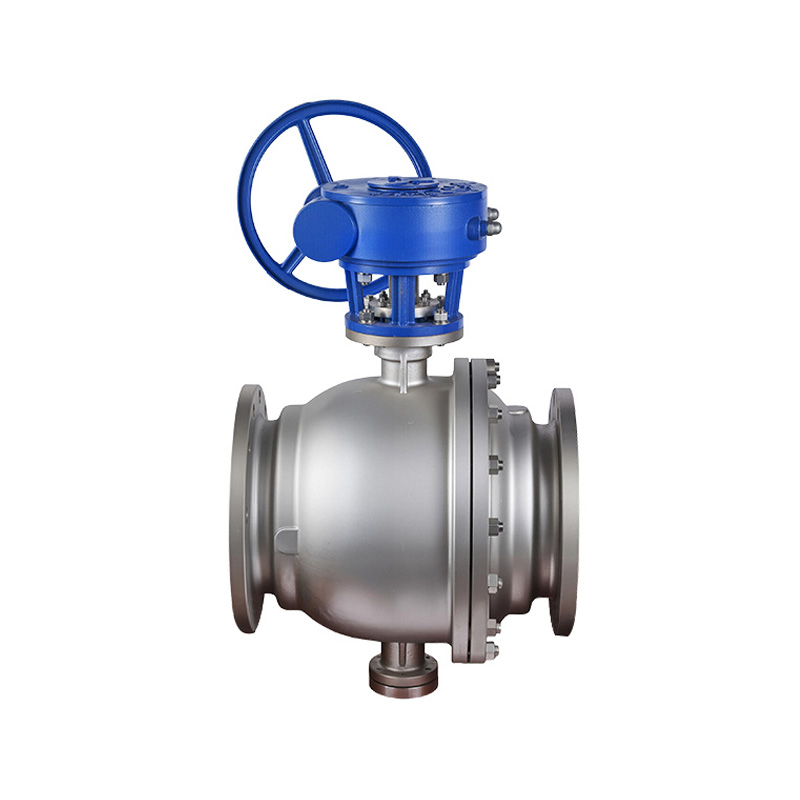

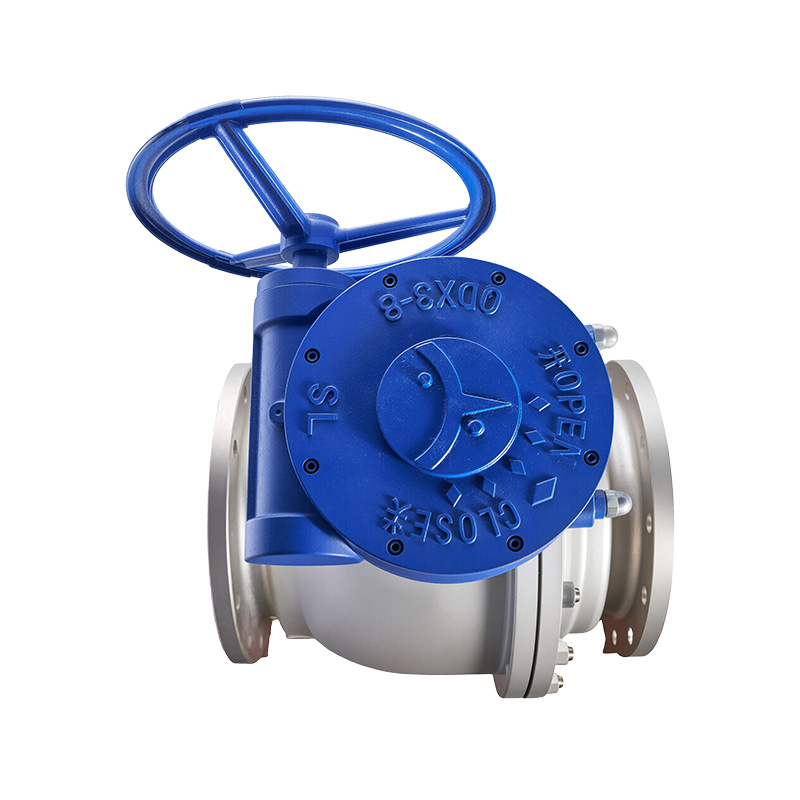

A diferencia del diseño de las válvulas de bola flotante, en las que la bola carece de un eje fijo, la principal ventaja de la válvula de bola montada sobre muñón de asiento blando radica en su **estructura de bola fija**. En esta configuración, la bola está asegurada dentro del cuerpo de la válvula mediante muñones superior e inferior; durante el funcionamiento, la bola permanece estacionaria con respecto al cuerpo de la válvula, girando únicamente alrededor de su eje fijo. Este diseño mejora significativamente tanto la precisión operativa como la estabilidad de la válvula. Además, este enfoque estructural resuelve eficazmente problemas, como el desplazamiento de bolas y el desgaste desigual de las superficies de sellado, que pueden surgir en válvulas de bola flotante en condiciones operativas de alta presión o de gran diámetro.
| Características de diseño: Extremos bridados: JB/T 79-2015, GB/T 9124.1-2019 Prueba e inspección: GB/T 26480-2011, GB/T 13927-2022 JB/T 9092-1999 Medio aplicable: Agua, petróleo, gas, etc. | |
Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | cuerpo | CF8 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | capó | CF8 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | pelota | 304 316 316L | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | tallo | F304 F316 F316L 2Cr13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Asiento de válvula | PTEE RPTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Perno | B8 B7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | nuez | A194-8 2H | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Embalaje | Grafito flexible de PTFE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||

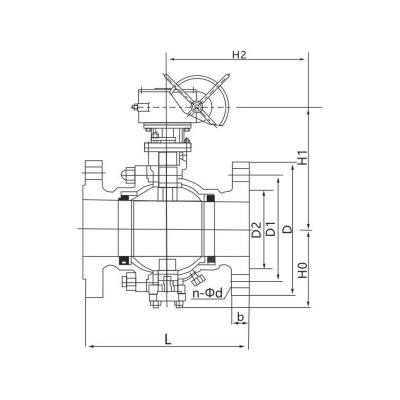

Dimensiones principales (PN16) GB/T 9124.1-2019
| TAMAÑO | L | D | D1 | D2 | b | n-Φd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 394 | 285 | 240 | 212 | 22 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 457 | 340 | 295 | 268 | 24 | 12-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 533 | 405 | 355 | 320 | 26 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 610 | 460 | 410 | 378 | 28 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 | 686 | 520 | 470 | 438 | 30 | 16-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 762 | 580 | 525 | 490 | 32 | 16-Φ30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 450 | 864 | 640 | 585 | 550 | 40 | 20-Φ30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 500 | 914 | 715 | 650 | 610 | 44 | 20-Φ33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 600 | 1067 | 840 | 770 | 725 | 54 | 20-Φ36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
