Válvula de retención oscilante de doble disco tipo wafer H76

Inicio / Productos / Válvula de retención / Válvula de retención oscilante de doble disco tipo wafer H76

Válvula de retención oscilante de doble disco tipo wafer H76

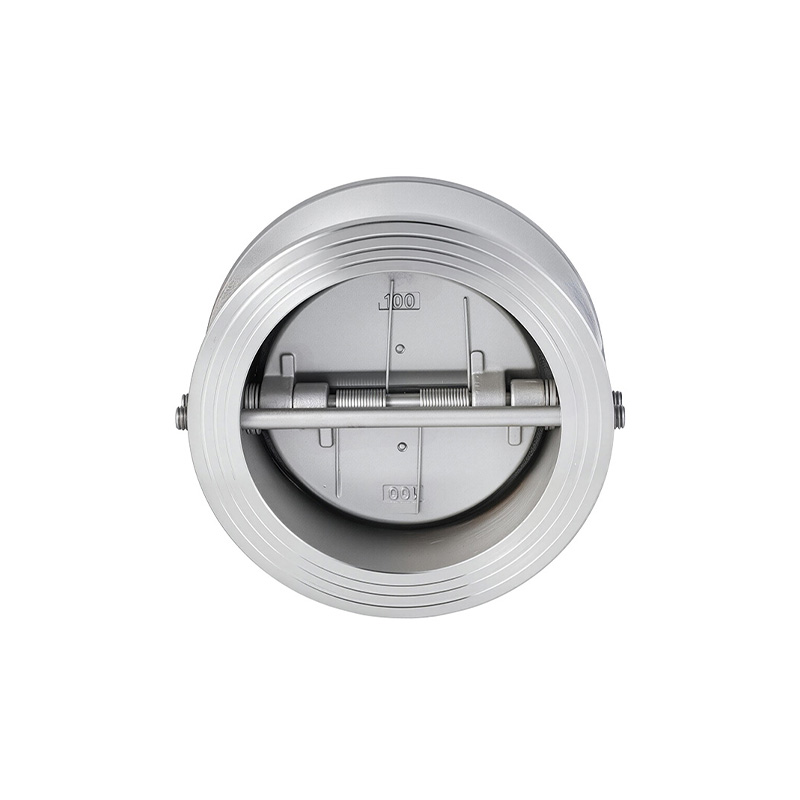

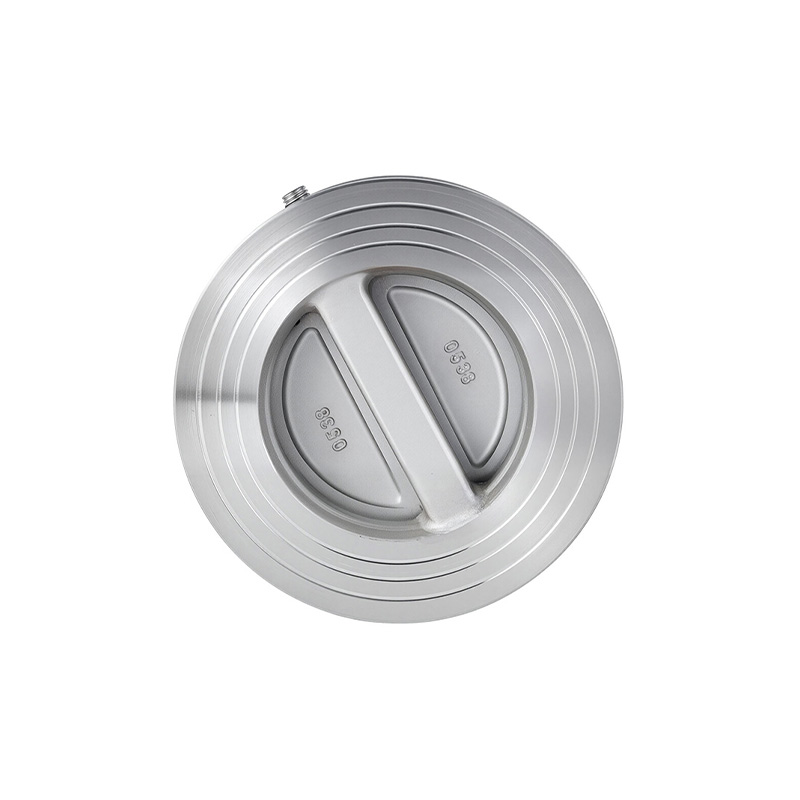

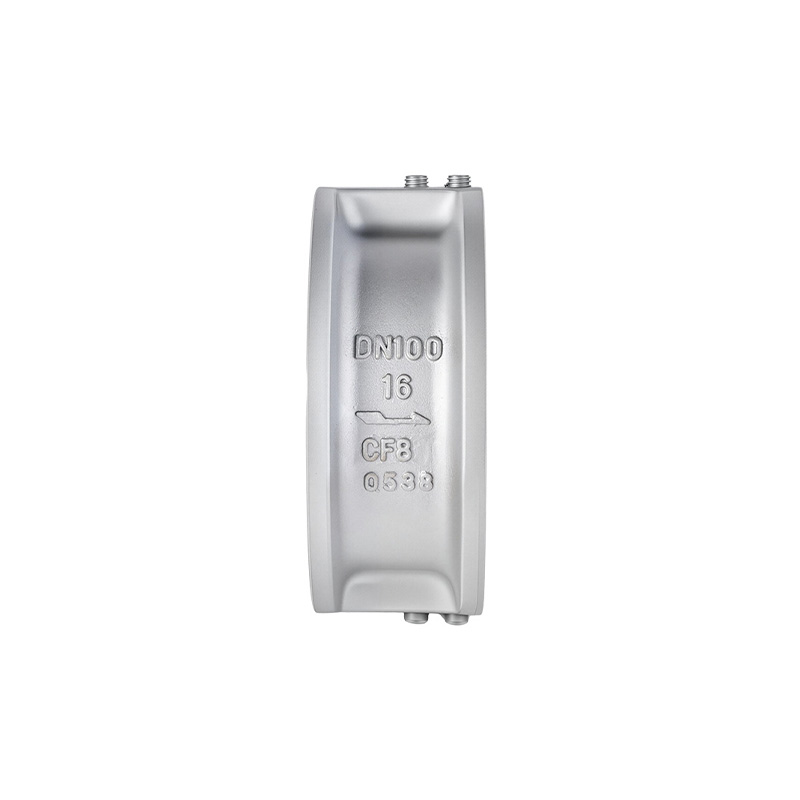

La serie H76 está diseñada específicamente para tuberías de alto flujo (DN40 y superiores) donde el espacio de instalación es restringido. Cuenta con un mecanismo de giro simétrico de doble disco combinado con un diseño de montaje tipo oblea ultradelgado, que ofrece tres ventajas principales: adaptabilidad a diámetros de tubería grandes, resistencia al flujo extremadamente baja y operación de apertura y cierre suave y estable. Los discos de válvula constan de un par de placas curvas simétricas que giran sincrónicamente alrededor de un eje central de doble pasador; Una vez completamente abiertos, los discos quedan al ras contra la pared interior del cuerpo de la válvula, lo que garantiza un paso de flujo sin obstrucciones.

  • Especificación
  • Contáctenos
Características de diseño:
Prueba e inspección:
GB/T 13927-2022, API598

Piezas y materiales principales.

ARTÍCULO PARTE MATERIAL PRINCIPAL
1 cuerpo CF8 CF3 CF8M CF3M WCB
2 disco CF8 CF3 CF8M CF3M WCB
3 Anillo de presión CF8 CF3 CF8M CF3M WCB
4 Arandela de resorte Acero inoxidable

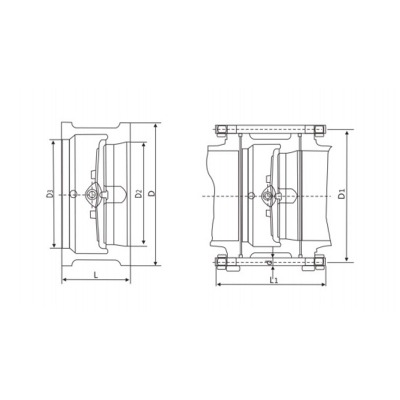

Dimensiones principales (PN10-PN16)

DN L D D3 D2
40 60 92 46 41
50 60 105 75 52
65 67 127 92 66
80 73 140 92 82
100 73 160 112 102
125 86 199 145 125
150 98 218 169 152
200 127 272 212 201
250 146 328 259 250
300 181 380 310 302
350 184 438 368 348
400 191 488 419 400
450 203 542 455 450
500 219 597 505 500
600 222 698 605 600
700 305 811 700 698
800 305 918 800 796
900 368 1018 903 898
1000 432 1124 1055 1050
1200 524 1340 1205 1200

Las dimensiones anteriores son solo como referencia.
