Válvula de retención oscilante de disco único tipo wafer H74

Inicio / Productos / Válvula de retención / Válvula de retención oscilante de disco único tipo wafer H74

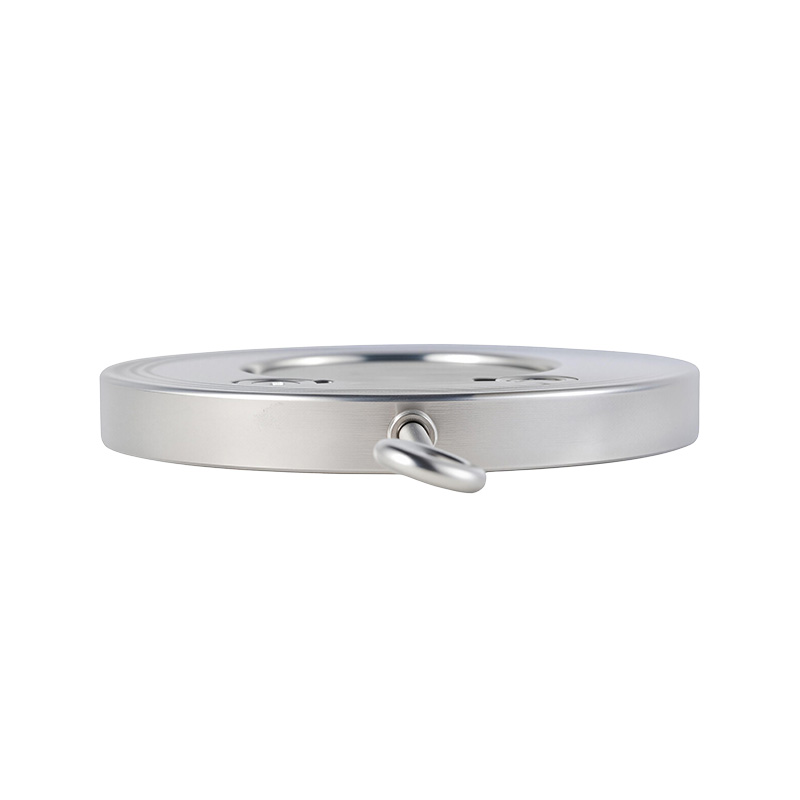

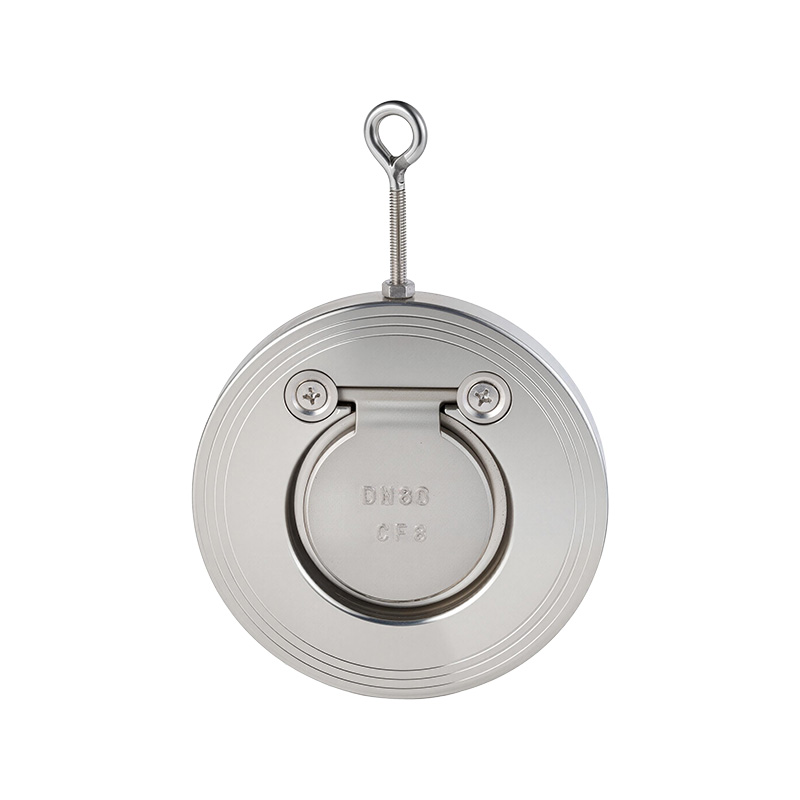

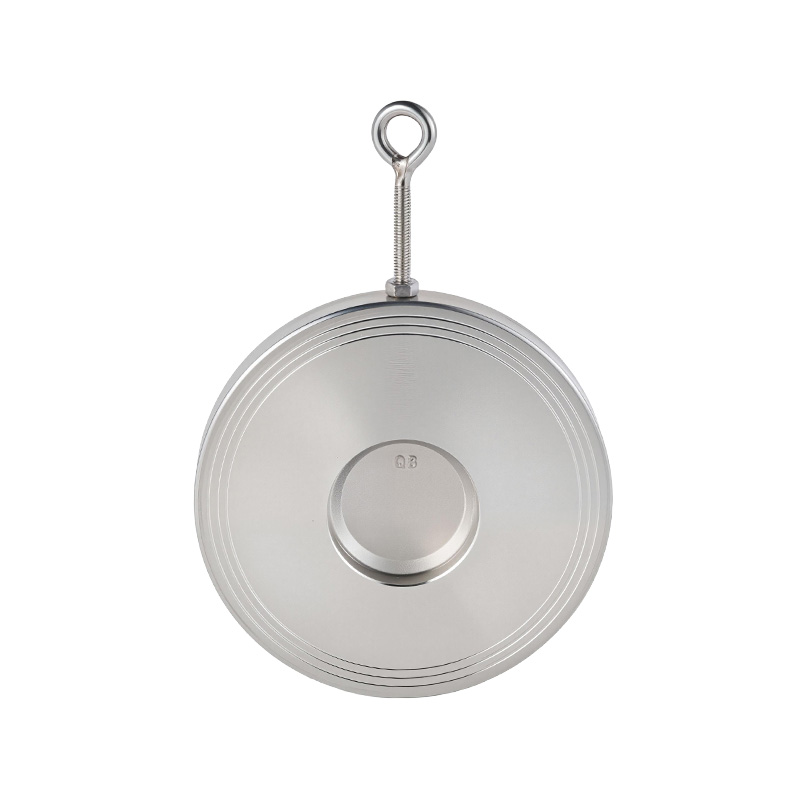

Válvula de retención oscilante de disco único tipo wafer H74

La H74 es una válvula de retención oscilante de disco único tipo wafer, que se caracteriza por su dimensión cara a cara extremadamente corta, su mecanismo de giro de disco único y su instalación estilo wafer. Está diseñado principalmente para aplicaciones de gran diámetro y presión media a alta en entornos con espacio limitado, equilibrando los requisitos de cierre rápido con baja resistencia al flujo. Junto con los modelos H71 (tipo elevador) y H76 (de doble disco), se erige como una opción principal entre las válvulas de retención estilo wafer.

  • Especificación
  • Contáctenos
Características de diseño:
Prueba e inspección:
GB/T 13927-2022, API598


Piezas y materiales principales.

ARTÍCULO PARTE MATERIAL PRINCIPAL
1 cuerpo CF8 CF3 CF8M CF3M WCB
2 disco CF8 CF3 CF8M CF3M WCB
3 Perno Acero inoxidable

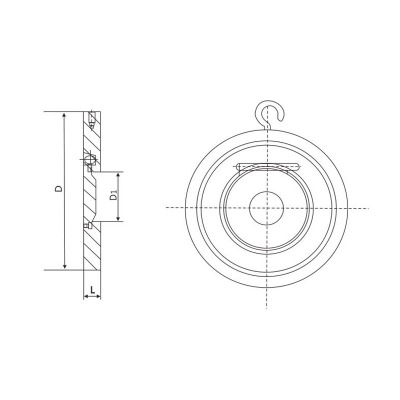

Dimensiones principales

DN L D1 D
PN1.0/1,6 MPa PN2.5/4.0Mpa 1.0Mpa 1.6Mpa 2,5 MPa 4.0Mpa
50 15 19 25 104 104 109 109
65 15 19 38 125 125 129 129
80 16 19 46 140 140 144 144
100 16 19 71.5 160 160 170 170
125 17 19 95 185 185 196 196
150 19 29 114 220 220 226 226
200 26 29 140 270 270 286 293
250 29 38 188 330 330 343 355
300 38 45 216 380 386 403 420
350 38 51 263 440 446 460 477
400 48 55 305 491 495 517 549
450 48 60 356 541 558 567 574
500 58 70 406 596 620 622 626
600 68 78 482 698 732 734 745
700 70 80 562 802 802 831 /
800 75 95 664 910 910 942 /
900 75 95 738 1018 1012 1040 /
1000 90 100 846 1124 1126 1155 /

Las dimensiones anteriores son solo como referencia.
