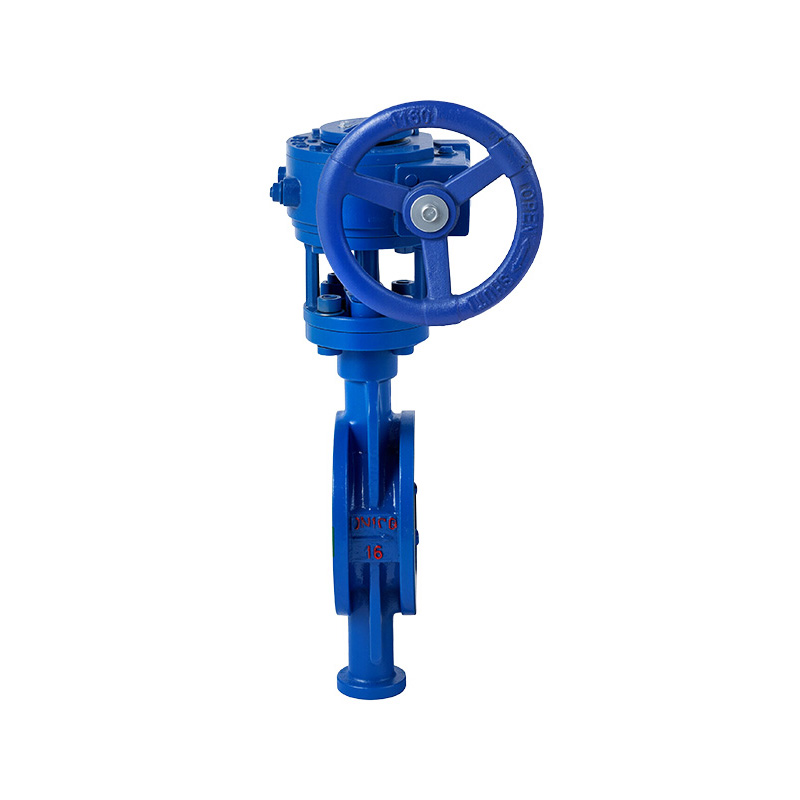

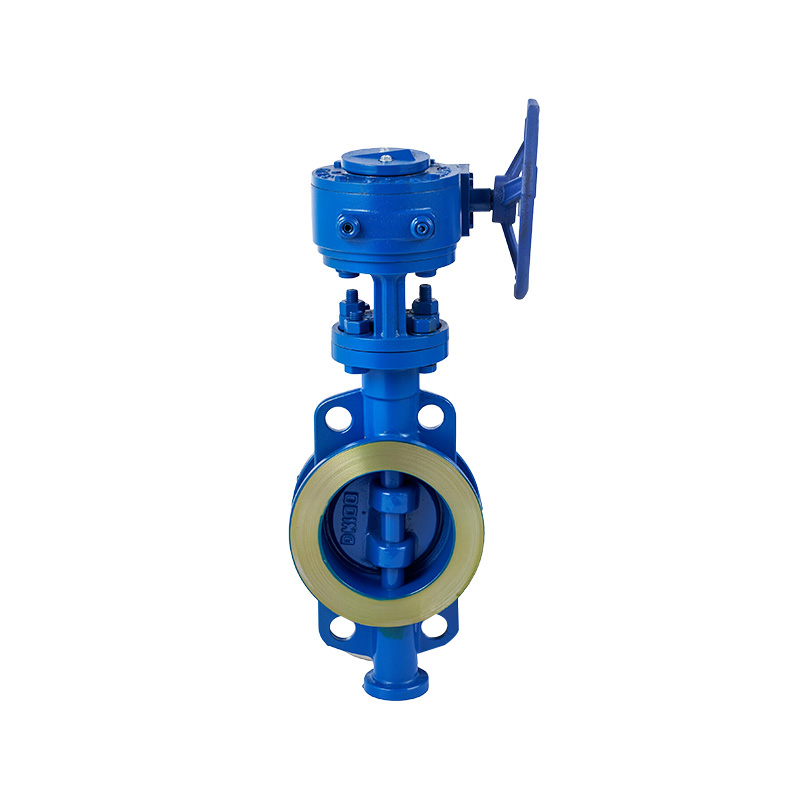

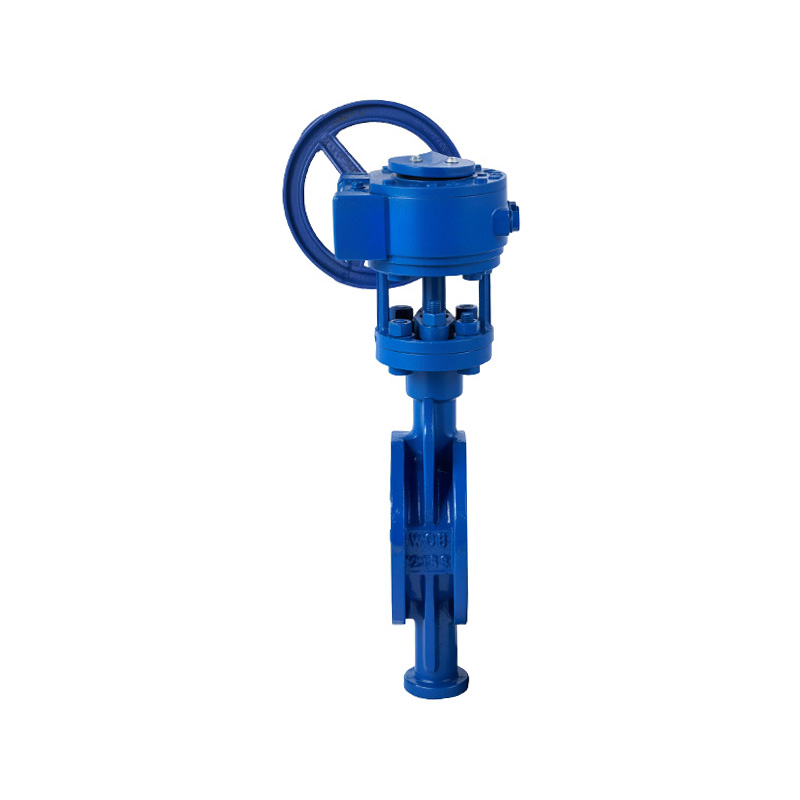

La válvula de mariposa tipo wafer D373 es una válvula de mariposa compacta diseñada para el cierre y control del flujo de tuberías. En comparación con las válvulas de mariposa con bridas, su instalación tipo oblea ocupa menos espacio y puede ayudar a reducir los costos de instalación, lo que la hace adecuada para sistemas de tuberías donde el diseño del equipo y la eficiencia de la instalación son importantes. La conexión tipo wafer también proporciona una solución práctica para la integración entre bridas de tuberías.
La estructura compacta hace que la válvula de mariposa tipo wafer D373 sea adecuada para aplicaciones con espacio de instalación limitado y proyectos de tuberías sensibles a los costos. Su diseño está pensado para un control de flujo confiable y al mismo tiempo simplifica la disposición de instalación en comparación con las configuraciones de válvulas bridadas. Las pruebas e inspecciones se pueden realizar de acuerdo con GB/T 13927-2022 y JB/T 9092-1999.
La válvula de mariposa tipo wafer D373 es adecuada para sistemas de agua industriales, tuberías de proceso, conexiones de equipos y otras aplicaciones que requieren control y cierre de flujo compacto. Los servicios OEM y ODM pueden admitir la personalización del tamaño de la válvula, los materiales del cuerpo, los materiales de sellado, las dimensiones de las conexiones, las clasificaciones de presión y las configuraciones operativas de acuerdo con los requisitos del proyecto.
| Características de diseño: Prueba e inspección: GB/T 13927-2022 JB/T9092-1999 | |
Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Bajo cubierta | F304 F304L F316 F316L WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | cuerpo | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | tallo | F304 F316L 2CR13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | disco | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Asiento | NBR/PTFE/SS SS Grafito flexible | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Embalaje | Grafito Flexible | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Empaquetadura de glándula | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | ycke | WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Semental | B8 B7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

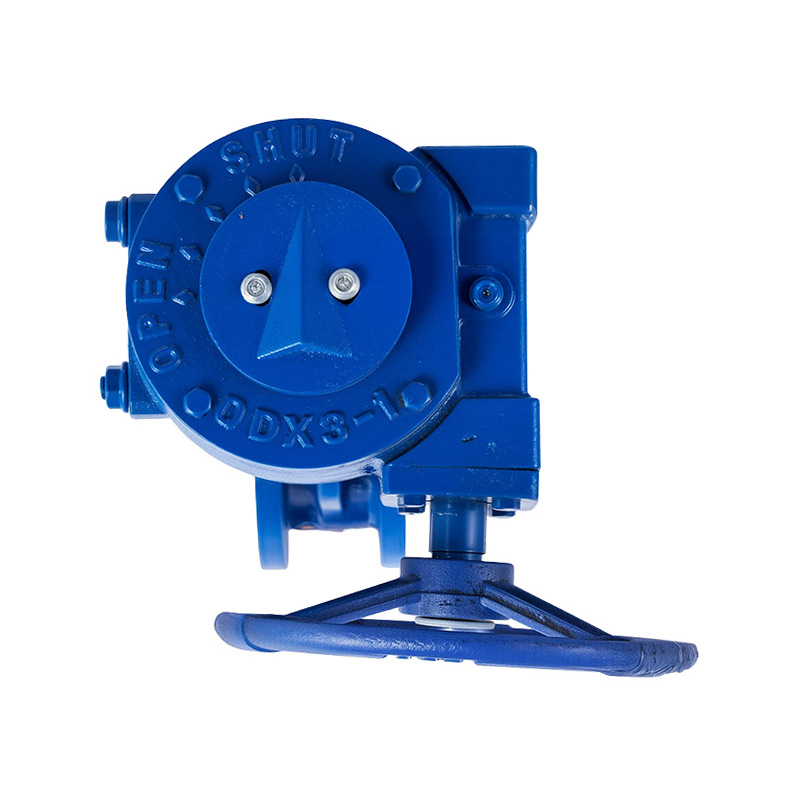

| 10 | Engranaje helicoidal | hierro fundido nodular | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

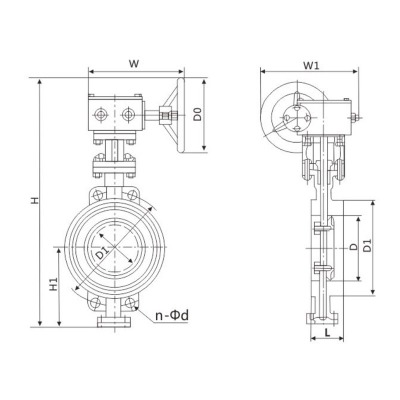

Dimensiones principales (PN16)
| DN | L | D | D1 | D2 | n-Φd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 43 | 102 | 125 | 102 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 46 | 122 | 145 | 122 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 49 | 135 | 160 | 138 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 56 | 158 | 180 | 158 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 64 | 185 | 210 | 188 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 70 | 210 | 240 | 212 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 71 | 265 | 295 | 268 | 12-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 76 | 320 | 355 | 320 | 12-Φ26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 83 | 370 | 410 | 378 | 12-Φ26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 | 92 | 430 | 470 | 438 | 16-Φ26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 102 | 482 | 525 | 490 | 16-Φ30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 450 | 114 | 532 | 585 | 550 | 20-Φ30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 500 | 127 | 585 | 650 | 610 | 20-Φ33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 600 | 154 | 685 | 770 | 725 | 20-Φ36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 700 | 165 | 800 | 840 | 795 | 24-Φ36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 800 | 190 | 905 | 950 | 900 | 24-Φ39 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 900 | 203 | 1005 | 1050 | 1000 | 28-Φ39 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1000 | 216 | 1110 | 1170 | 1115 | 28-Φ42 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
