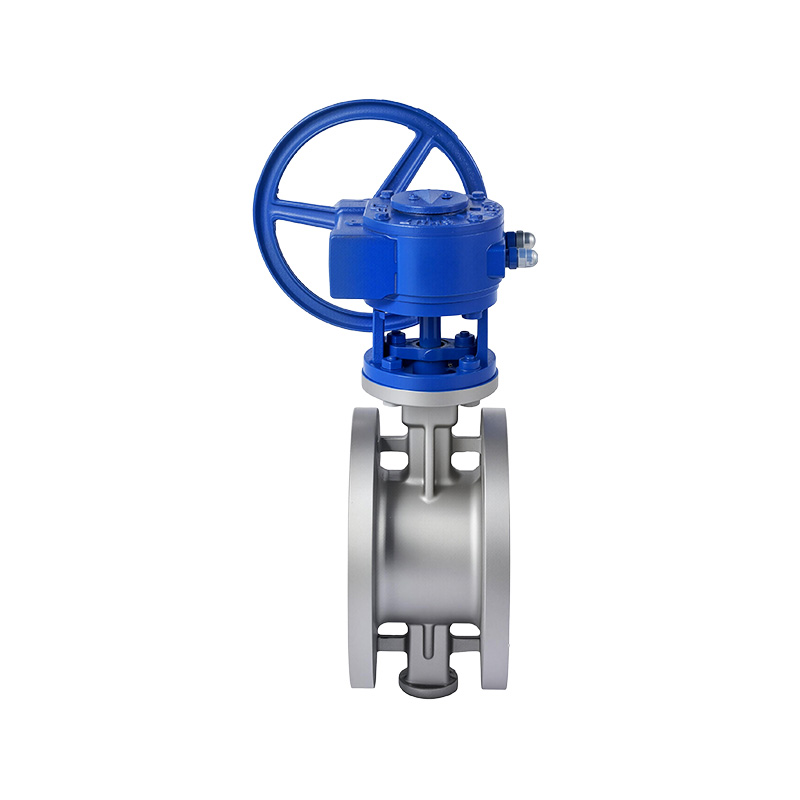

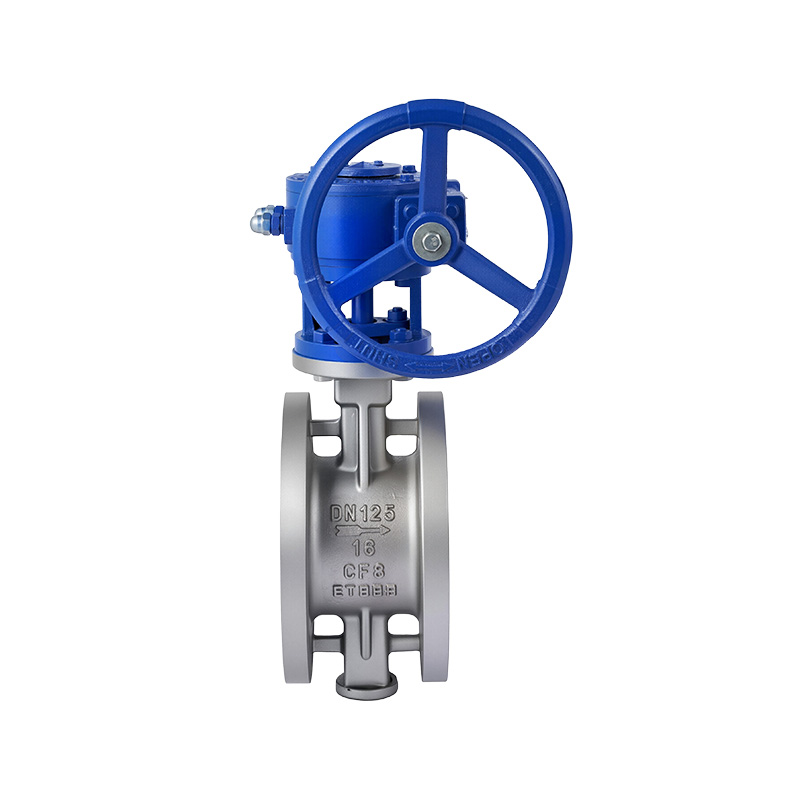

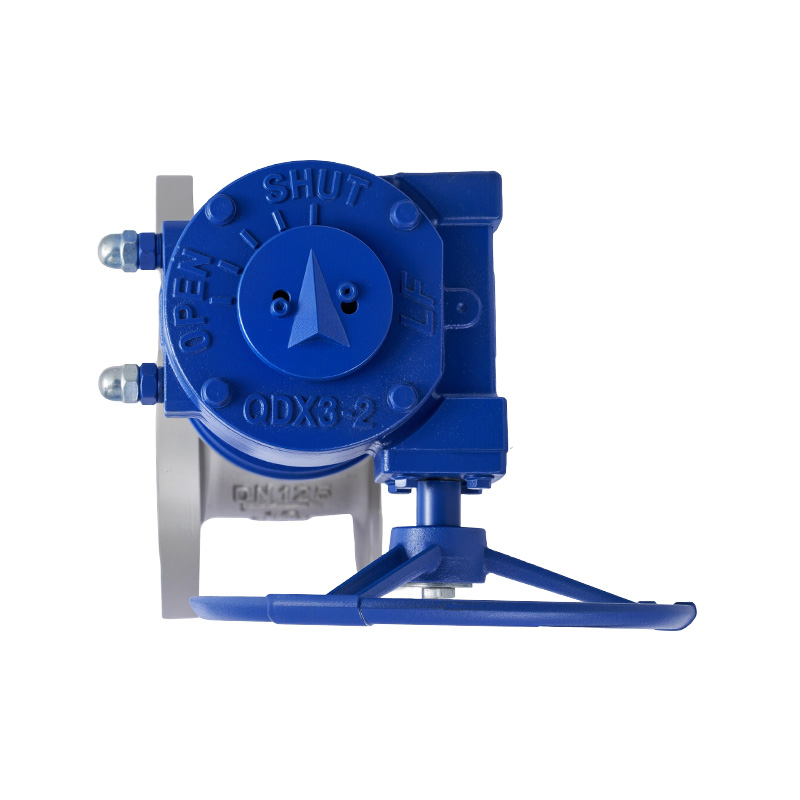

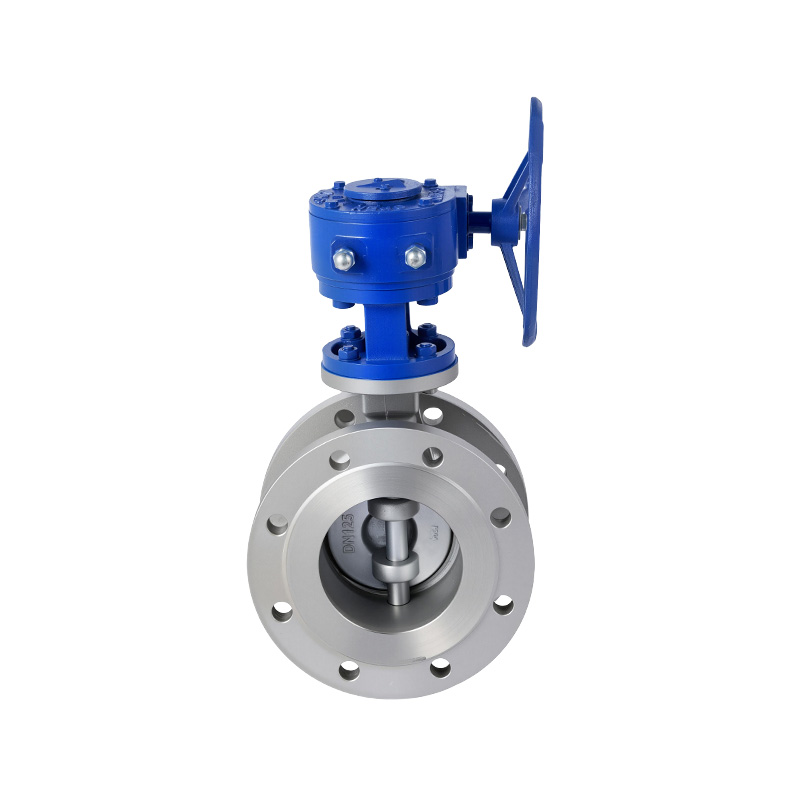

Válvula de mariposa con brida D343 (conexión con brida triple excéntrica, accionada por turbina): Con un diseño de triple excéntrica, el eje del vástago de la válvula está desplazado tanto del centro del disco como del centro del cuerpo de la válvula, mientras que la superficie de sellado incorpora un ángulo cónico inclinado. Durante las operaciones de apertura y cierre, el disco se desengancha instantáneamente del asiento y posteriormente se vuelve a engranar con él; esto garantiza un movimiento sin fricción durante toda la carrera, lo que resulta en un desgaste prácticamente nulo en las superficies de sellado.
| Características de diseño: Extremos bridados: JB/T 79-2015, GB/T 9124.1-2019 Prueba e inspección: GB/T 13927-2022 JB/T 9092-1999 | |
Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Bajo cubierta | F304 F304L F316 F316L WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | cuerpo | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | tallo | F304 F316L 2CR13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | disco | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Asiento | NBR/PTFE/SS SS Grafito flexible | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Embalaje | Grafito Flexible | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Empaquetadura de glándula | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | ycke | WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Semental | B8 B7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Engranaje helicoidal | hierro fundido nodular | |||||||||||||||||||||||||||||||||||||||||||||||||||||||

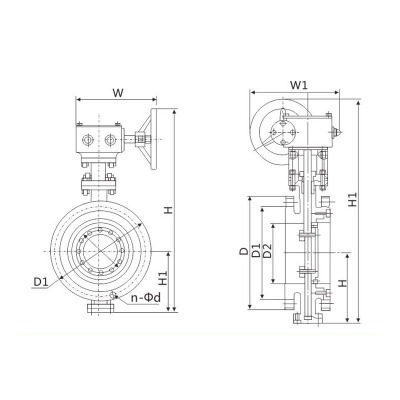

Dimensiones principales (PN16) GB/T 9124.1-2019
| DN | L | D | D1 | D2 | n-Φd | b | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 108 | 165 | 125 | 102 | 4-Φ18 | 18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 112 | 185 | 145 | 122 | 8-Φ18 | 18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 114 | 200 | 160 | 138 | 8-Φ18 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 127 | 220 | 180 | 158 | 8-Φ18 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 140 | 250 | 210 | 188 | 8-Φ18 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 140 | 285 | 240 | 212 | 8-Φ22 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 152 | 340 | 295 | 268 | 12-Φ22 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 165 | 405 | 355 | 320 | 12-Φ26 | 26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 178 | 460 | 410 | 378 | 12-Φ26 | 28 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 | 190 | 520 | 470 | 438 | 16-Φ26 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 216 | 580 | 525 | 490 | 16-Φ30 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 450 | 222 | 640 | 585 | 550 | 20-Φ30 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 500 | 229 | 715 | 650 | 610 | 20-Φ33 | 44 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 600 | 267 | 840 | 770 | 725 | 20-Φ36 | 54 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 700 | 292 | 910 | 840 | 795 | 24-Φ36 | 58 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 800 | 318 | 1025 | 950 | 900 | 24-Φ39 | 62 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 900 | 330 | 1125 | 1050 | 1000 | 28-Φ39 | 64 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1000 | 410 | 1255 | 1170 | 1115 | 28-Φ42 | 68 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Las dimensiones anteriores son solo como referencia.
