Colador en Y con revestimiento de flúor

Inicio / Productos / Válvula coladora / Colador en Y con revestimiento de flúor

Colador en Y con revestimiento de flúor

El filtro en Y con revestimiento de flúor es un dispositivo de filtración de tuberías diseñado para sistemas que transportan medios fuertemente corrosivos. Elimina impurezas y contaminantes sólidos del medio que fluye, lo que ayuda a proteger válvulas, instrumentos, bombas y equipos de proceso aguas abajo contra bloqueos, desgaste y fallas relacionadas con la contaminación. La construcción revestida de flúor proporciona protección contra la corrosión para aplicaciones exigentes de tuberías químicas y anticorrosión.

La estructura de filtración tipo Y proporciona una solución práctica para separar contaminantes del medio mientras se mantiene el funcionamiento continuo de la tubería. Al reducir la cantidad de impurezas que ingresan a los equipos posteriores, el filtro ayuda a mantener un flujo de proceso estable y a reducir el mantenimiento causado por el bloqueo de las tuberías o el desgaste del equipo. Su diseño resistente a la corrosión lo hace adecuado para aplicaciones donde los componentes de filtración metálicos convencionales pueden estar expuestos a medios agresivos.

El filtro en Y revestido de flúor se usa ampliamente en procesamiento químico, tuberías químicas anticorrosión y otros sistemas industriales que manejan fluidos fuertemente corrosivos. Los servicios OEM y ODM pueden respaldar la personalización del tamaño del filtro, los materiales del cuerpo, la configuración del revestimiento, los estándares de conexión, los requisitos de filtración y otros requisitos específicos del proyecto.

Contáctenos
ANTERIOR:No hay producto anteriorSIGUIENTE:Colador roscado tipo Y
  • Especificación
  • Contáctenos

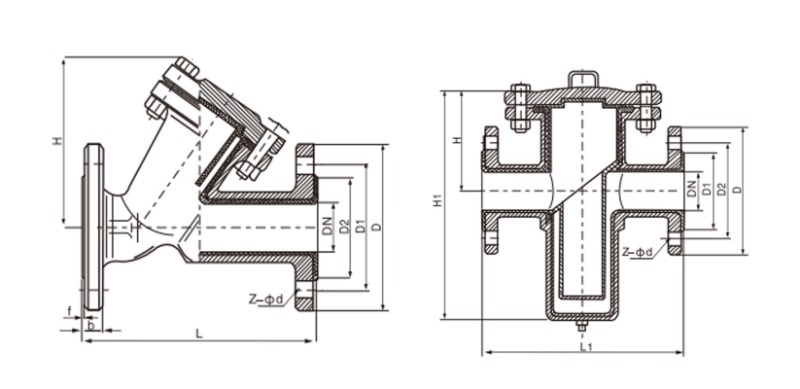

ygojeagh1789019636

Técnica estándar
Especificación de diseño HG/T21637
Cara a cara GB/T12221
Dimensión de brida HG/T20592-2009 ASME16.5a
Prueba de presión nominal 0,6, 1,0, 1,6, 2,5 MPa Clase 150
Prueba de presión GB/T 13927-92 API598
modelo Patrón de cesta tipo Y

Especificaciones de materiales de las piezas principales.

No. Nombre Acero fundido Acero inoxidable
C P R pl rl
1 Cuerpo/cubierta WCB CF8 CF8M CF3 CF3M
2 Material del revestimiento interior FEP (F46), PTFE (F4), PFA (politetrafluoroetileno soluble), PO (polieno), PE (polietileno de peso molecular ultraalto)
3 Pantalla de filtro PTFE(F4)
4 Perno 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
5 nuez 45 45 OCr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9

Dimensiones y pesos

Diámetro nominal Dimensiones principales Referencia
DN NPS L L1 D D1 D2 f b zd L L1 D D1 D2 f b zd H H1
milímetros pulgada PN1.0MPa PN1.6MPa
15 1/2 150 140 95 65 45 3 16 4-14 150 140 95 65 45 3 16 4-14 70 150
20 3/4 150 145 105 75 55 3 18 4-14 150 145 105 75 55 3 18 4-14 70 160
25 1 160 150 115 85 65 3 18 4-14 160 150 115 85 65 3 18 4-14 80 160
32 11/4 180 155 140 100 75 3 18 4-18 160 155 140 100 75 3 18 4-18 85 160
40 11/2 200 165 150 110 85 3 18 4-18 200 165 150 10  8 5 3 8   4 -18 90 170
50 2 230 215 165 125 100 3 18 4-18 220 215 165 125 100 3 18 4-18 110 170
65 21/2 290 235 185 145 120 3 18 4-18 290 23 5  18 5  145 120 3 18 4-18 115 210
80 3 310 250 200 160 135 3 20 8-18 3
310 		250 200 160 135 3 20 8-18 135 250
100 4 350 290 220 180 155 3 20 8-18 350 290 220 180 155 3 20 8-18 155 300
125 5 400 335 250 210 185 4 22 8-18 400 335 250 210 1851 4 22 8-18 250 350
150 6 480 380 285 240 210 4 22 8-22 480 380 285 2240 210 4 22 8-22 285 400
200 8 600 533 340 295 265 4 24 8-22 550 533 340 295 265 4 24 12-22 360 450
PN2.5MPa Clase 150
15 1/2 150 160 95 65 45 3 16 4-14 150 160 89 60.5 35 3 15 4-15 70 150
20 3/4 150 170 105 75 55 3 18 4-14 150 170 98 70 43 3 15 4-15 70 160
25 1 160 180 115 85 65 3 18 4-14 160 180 108 79.5 51 3 15 4-15 80 160
32 11/4 180 200 140 100 75 3 18 4-18 160 200 1117 89 64 3 15 4-15 85 160
40 11/2 200 260 150 110 85 3 18 4-18 200 260 127 98.5 73 3 16 4-15 90 170
50 2 230 260 165 125 100 3 20 4-18 220 260 152 120.5 92 3 17 4-19 110 170
65 21/2 290 330 185 145 120 3 22 8-18 290 330 178 139.5 105 3 19 4-19 115 210
80 3 310 340 200 160 135 3 24 8-18 310 340 190 152.5 127 3 20 4-19 135 250
100 4 350 400 235 190 155 3 24 8-22 350 400 229 190. 5157 3 24 8-19 155 300
125 5 400 480 270 220 185 4 26 8-26 400 480 254 216 186 4 25 8-22 250 350
150 6 480 500 300 250 210 4 28 8-26 480 500 279 241.5 216 4 27 8-22 285 400
200 8 600 560 360 310 275 4 30 12-26 550 560 343 298.5 270 4 30 8-22 360 450
