La válvula de bola con abrazadera de 3 piezas es una válvula de bola de instalación rápida de tres piezas diseñada para sistemas de tuberías que requieren una instalación, desmontaje y limpieza convenientes. Adopta una conexión de abrazadera rápida que no requiere conexiones roscadas ni soldadura, lo que permite asegurar la válvula rápidamente con abrazaderas. La estructura de tres piezas proporciona una configuración práctica para aplicaciones donde se requiere mantenimiento y limpieza regulares. Su cuerpo de fundición y su vástago a prueba de explosiones respaldan una construcción de válvula estable y duradera.
La conexión de abrazadera permite separar rápidamente la válvula de la tubería, simplificando la inspección, limpieza y reinstalación en comparación con las conexiones roscadas o soldadas convencionales. Hay disponible una manija del dispositivo de bloqueo para ayudar a mantener la posición seleccionada de la válvula durante la operación. La presión de trabajo es de hasta 1,6 MPa, con un rango de temperatura aplicable de –20 °C a 120 °C, o hasta 250 °C en condiciones específicas. La válvula es adecuada para medios compatibles, incluidos agua, petróleo y gas.
La válvula de bola con abrazadera de 3 piezas es adecuada para suministro de agua, plomería, manejo de fluidos, tuberías de equipos y otros sistemas de tuberías que requieren una instalación rápida y un mantenimiento conveniente. Los servicios OEM y ODM están disponibles para admitir tamaños de válvulas personalizados, especificaciones de conexión de abrazadera, materiales de cuerpo y sellado, configuraciones de manija, clasificaciones de presión, rangos de temperatura y otros requisitos específicos del proyecto.
| Características de diseño: Cuerpo de fundición a la cera perdida Vástago a prueba de explosiones Manija del dispositivo de bloqueo disponible Presión de trabajo: 1,6 MPa Temperatura aplicable: -20°C~120°C(250°C) Medio aplicable: agua, petróleo, gas, etc. | |

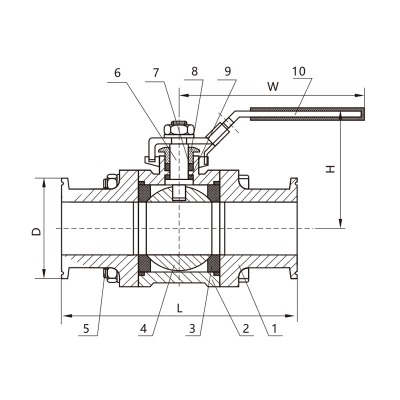

Piezas y materiales principales.
| ARTÍCULO | PARTE | MATERIAL PRINCIPAL | ||||||||||||||||||||||||||
| 1 | capó | CF8 CF8M | ||||||||||||||||||||||||||
| 2 | cuerpo | CF8 CF8M | ||||||||||||||||||||||||||
| 3 | Asiento de válvula | PTFE RPTFE | ||||||||||||||||||||||||||
| 4 | pelota | 304 316 | ||||||||||||||||||||||||||
| 5 | Perno | A2-70 | ||||||||||||||||||||||||||
| 6 | tallo | 304 316 | ||||||||||||||||||||||||||
| 7 | Embalaje | PTFE RPTFE | ||||||||||||||||||||||||||
| 8 | Tuerca de glándula | 304 | ||||||||||||||||||||||||||
| 9 | Lavadora de empuje | 304 | ||||||||||||||||||||||||||
| 10 | Manejar | 201 304 | ||||||||||||||||||||||||||
Dimensiones principales
| TAMAÑO | D | L | H | W | |||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | DN15 | 25.5 | 50.5 | 95 | 55 | 110 | |||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | DN20 | 50.5 | 108 | 63 | 125 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | DN25 | 50.5 | 113 | 75 | 145 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | DN32 | 50.5 | 125 | 82 | 160 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | DN40 | 50.5 | 64 | 140 | 95 | 180 | |||||||||||||||||||||||||||||||||||||||||||||||
| 2" | DN50 | 64 | 77.5 | 155 | 110 | 220 | |||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | DN65 | 77.5 | 91 | 180 | 131 | 240 | |||||||||||||||||||||||||||||||||||||||||||||||
| 3" | DN80 | 91 | 106 | 220 | 140 | 290 | |||||||||||||||||||||||||||||||||||||||||||||||
| 4" | DN100 | 119 | 280 | 170 | 315 | ||||||||||||||||||||||||||||||||||||||||||||||||
