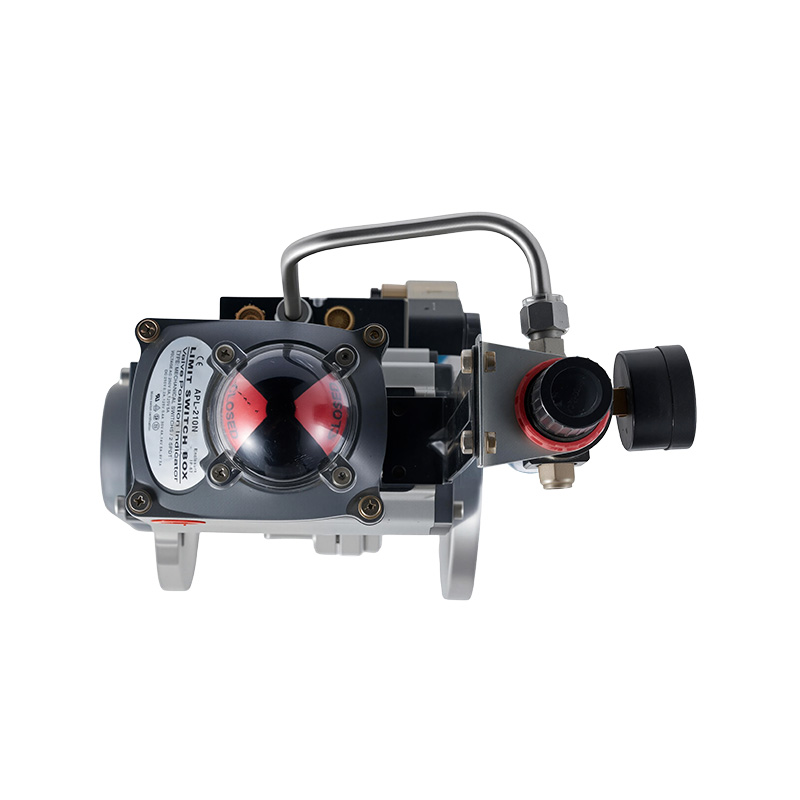

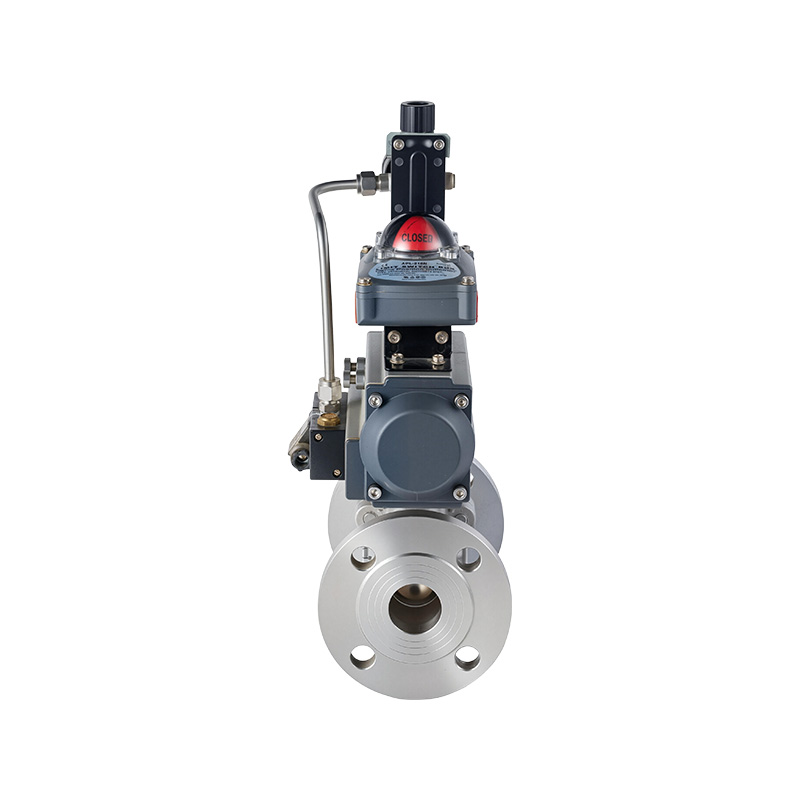

La válvula de bola neumática está diseñada para un cierre automatizado rápido y confiable en sistemas de tuberías industriales. Equipada con un actuador neumático, la válvula gira la bola 90° para lograr una operación rápida de apertura o cierre total en cuestión de segundos. Está disponible en configuraciones de retorno por recurso de doble y simple efecto para cumplir con diferentes requisitos de control y seguridad. El actuador neumático elimina el riesgo de chispas eléctricas, lo que hace que la válvula sea adecuada para su uso en entornos inflamables, explosivos y otros entornos peligrosos. Las conexiones finales con bridas proporcionan una instalación segura y un rendimiento estable en condiciones de funcionamiento exigentes.

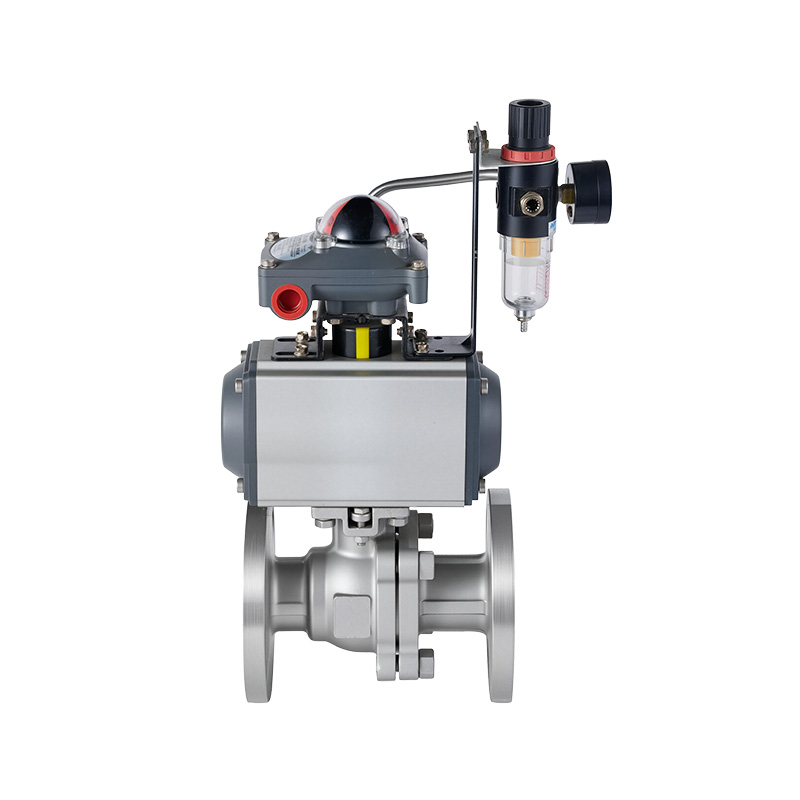

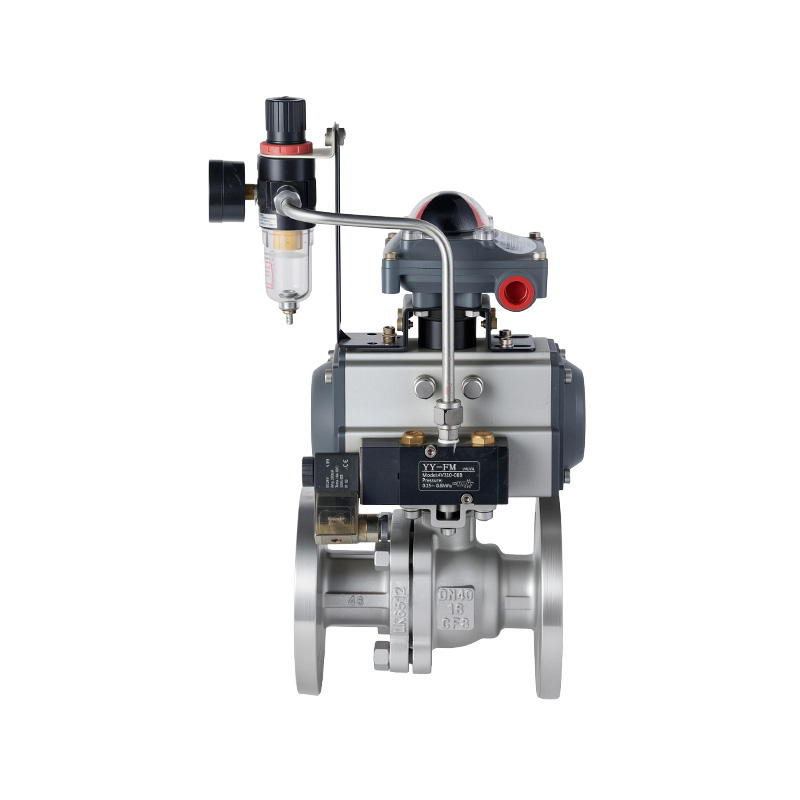

Construida para un funcionamiento confiable y bajo mantenimiento, la válvula de bola neumática ofrece un sellado confiable, una respuesta rápida y una larga vida útil. Puede equiparse con una amplia gama de accesorios de automatización, incluidas válvulas solenoides, interruptores de límite, posicionadores, reguladores de filtro y otros componentes de control neumático, lo que permite una integración perfecta en sistemas de control de procesos automatizados. También se encuentran disponibles diferentes materiales de cuerpo y sellados para adaptarse a diversos medios y condiciones de trabajo.
La válvula se usa ampliamente en suministro y drenaje de agua, protección contra incendios, sistemas HVAC, ingeniería municipal, procesamiento químico, metalurgia, protección ambiental, generación de energía y otras aplicaciones industriales. Los servicios OEM y ODM están disponibles para personalizar tamaños de válvulas, materiales del cuerpo, materiales de sellado, estándares de bridas, tipos de actuadores, presión de operación y configuraciones de accesorios de acuerdo con los requisitos específicos del proyecto.
| Características de diseño: Estándar de diseño: GB/T 12237-2021,GB/T 12224-2015 Extremos nupciales: JB/T 79-2015,GB/T 9124.1-2019 Prueba e inspección: GB/T 26480-2011,GB/T 13927-2022 JB/T 9092-1999 Medio aplicable: Agua, petróleo, gas, etc. | |
Piezas y materiales principales.
| ARTÍCULO | PARTE | PRINCIPALES MATERIALES |
| 1 | cuerpo | CF8 CF3M WCB |
| 2 | junta | PTFE RPTFE |
| 3 | Asiento de valvula | PTFE RPTFE |
| 4 | nuez | A194-8 2H |
| 5 | borrar | B8 B7 |
| 6 | capó | CF8 CF3M WCB |
| 7 | pelota | 304 316L |
| 8 | Dispositivo antiestático | SS |
| 9 | Lavadora de empuje | PTFE RPTFE |
| 10 | junta tórica | VITON |
| 11 | embalaje | PTFE RPTFE |
| 12 | tallo | F304 F316L 2Cr13 |
| 13 | embalaje Gland | CF8 WCB |

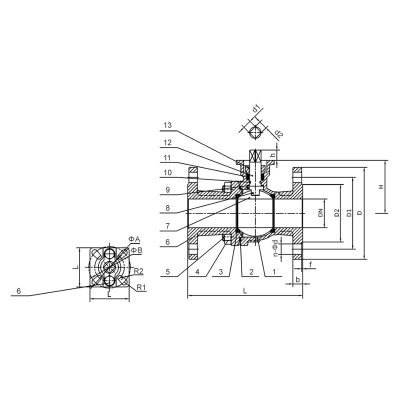

Dimensiones principales (PN16) GB/T 9124.1-2019
| TAMAÑO | DN | L | D | D1 | D2 | n-Φd | b | f | H | ΦA | ΦB | R1 | R2 | L | h | d1xd2 |
| 1" | 25 | 150 | 115 | 85 | 68 | 4-Φ14 | 18 | 2 | 60 | 52.5 | 47.5 | 4 | 4 | 52 | 12 | 11x11 |
| 1-1/4" | 32 | 165 | 140 | 100 | 78 | 4-Φ18 | 18 | 2 | 70 | 70 | 50 | 4.5 | 3.5 | 66 | 15 | 14x14 |
| 1-1/2" | 40 | 180 | 150 | 110 | 88 | 4-Φ18 | 18 | 3 | 78 | 70 | 50 | 4.5 | 3.5 | 66 | 15 | 14x14 |
| 2" | 50 | 200 | 165 | 125 | 102 | 4-Φ18 | 18 | 3 | 86 | 70 | 50 | 4.5 | 3.5 | 68 | 17 | 14x14 |
| 2-1/2" | 65 | 220 | 185 | 145 | 122 | 8-Φ18 | 18 | 3 | 113 | 102 | 70 | 5.5 | 4.5 | 92 | 18 | 17x17 |
| 3" | 80 | 250 | 200 | 160 | 138 | 8-Φ18 | 20 | 3 | 130.5 | 125 | 102 | 7 | 6 | 110 | 23 | 22x22 |
| 4" | 100 | 280 | 220 | 180 | 158 | 8-Φ18 | 20 | 3 | 153 | 125 | 102 | 7 | 6 | 110 | 23 | 22x22 |
| 5" | 125 | 320 | 250 | 210 | 188 | 8-Φ18 | 22 | 3 | 176 | 140 | 120 | 7 | 7 | 125 | 29 | 22x22 |
| 6" | 150 | 360 | 285 | 240 | 212 | 8-Φ22 | 22 | 3 | 202 | 140 | 125 | 9 | 7 | 140 | 29 | 27x27 |
| 8" | 200 | 400 | 340 | 295 | 268 | 12-Φ22 | 24 | 3 | 248 | 165 | 140 | 9 | 8 | 158 | 38 | 27x27 |
| 10" | 250 | 533 | 405 | 355 | 320 | 12-Φ26 | 26 | 3 | 298 | 165 | / | 11.5 | 11.5 | 165 | 48 | 36x36 |
