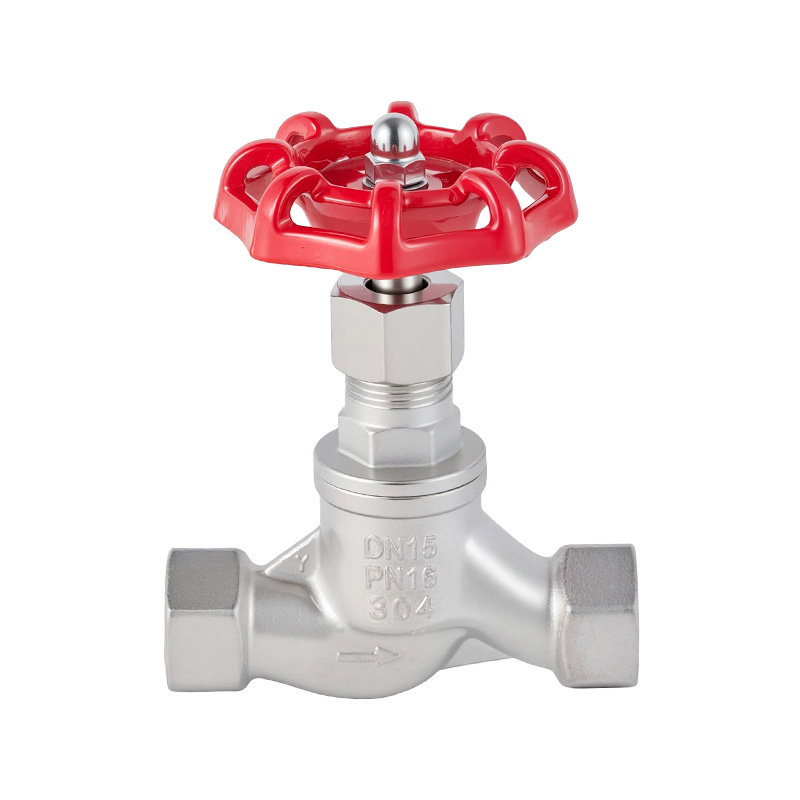

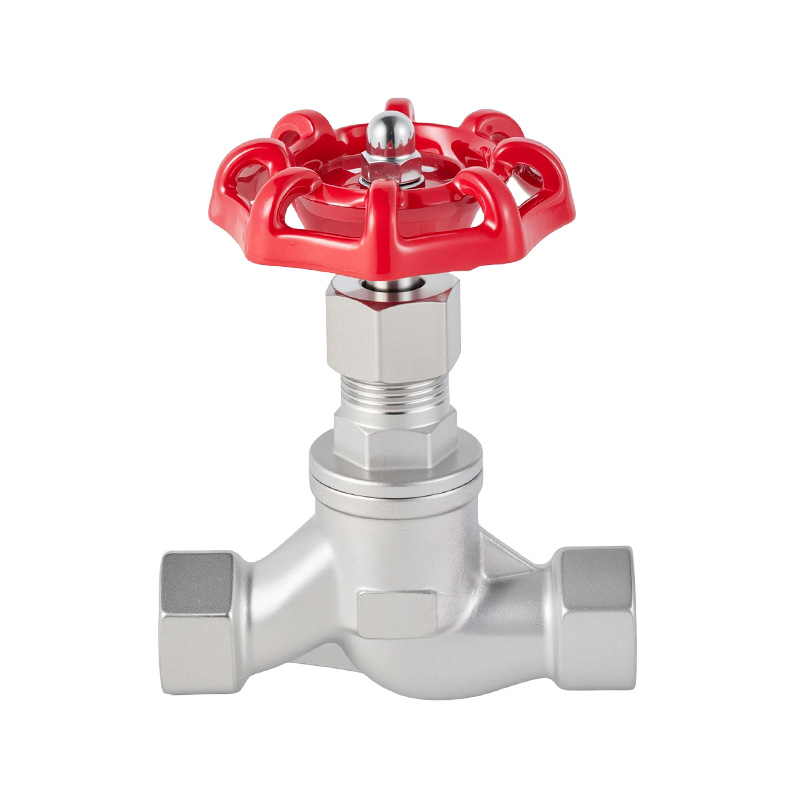

La válvula de globo roscada tipo S es una válvula de globo diseñada para sistemas de tuberías roscadas civiles e industriales convencionales. Adopta una estructura integral de cuerpo de válvula aerodinámica tipo S con conexiones roscadas internas estándar en ambos extremos, lo que proporciona una solución práctica para el cierre de tuberías y el control de flujo. La conexión roscada no requiere soldadura, lo que permite una instalación sencilla y un posicionamiento firme al tiempo que mantiene una configuración compacta para aplicaciones de tuberías estándar.
El cuerpo integral tipo S proporciona una estructura de válvula estable, mientras que los extremos roscados internos permiten un desmontaje conveniente durante la renovación, inspección o mantenimiento de la tubería. En comparación con los métodos de conexión soldada, el diseño roscado simplifica el trabajo de instalación y modificación, lo que hace que la válvula sea adecuada tanto para nuevos proyectos de tuberías como para actualizaciones de sistemas existentes. Su configuración permite un cómodo reemplazo y mantenimiento de válvulas cuando se utilizan conexiones roscadas estándar.
La válvula de globo roscada tipo S es adecuada para plomería civil, suministro de agua, tuberías de procesos industriales, renovación de tuberías y aplicaciones de mantenimiento que requieren cierre roscado y control de flujo. Los servicios OEM y ODM están disponibles para admitir tamaños de válvulas personalizados, estándares de rosca, materiales, configuraciones de sellado, métodos operativos y otros requisitos específicos del proyecto.

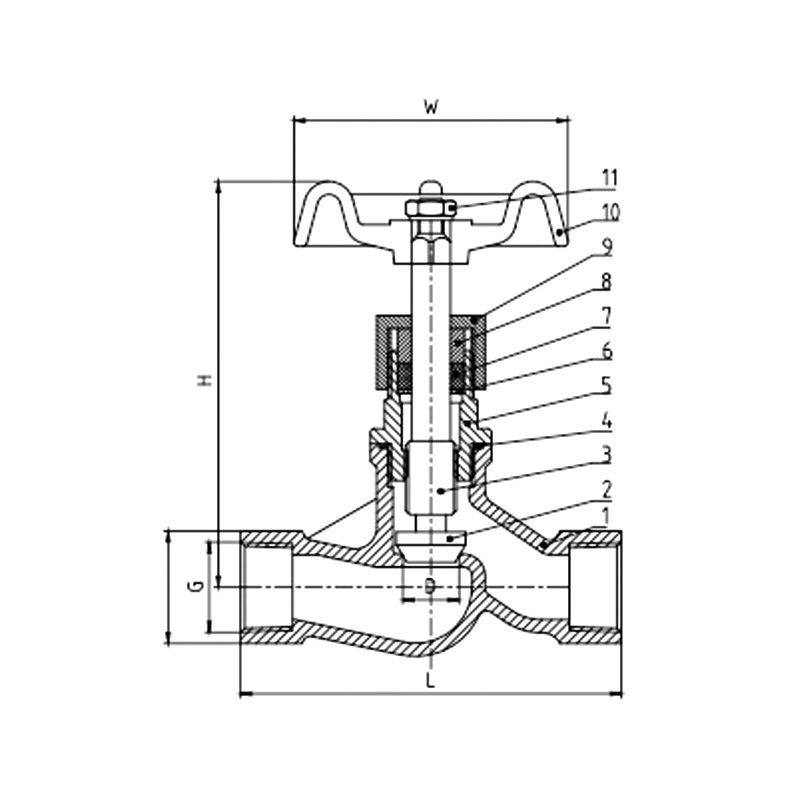

Lista de materiales
| No. | PIEZAS | MATERIALES |
| 1 | cuerpo | CF8 |
| 2 | disco | CF8 |
| 3 | tallo | SS304 |
| 4 | Junta | PTFE |
| 5 | gorra | CF8 |
| 6 | junta plana | SS304 |
| 7 | relleno | PTFE |
| 8 | Glándula | SS304 |
| 9 | Glándula nut | CF8 |
| 10 | volante | HIERRO |
| 11 | nuez | SS |

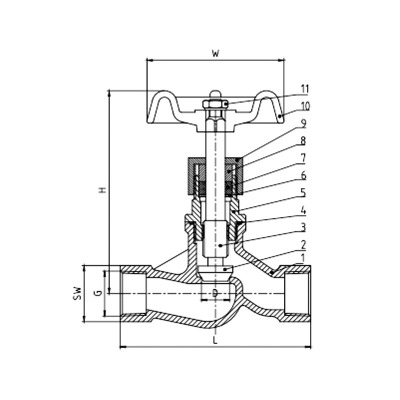

Dimensiones
| TAMAÑO | L | D | W | H |
| 1/2" | 88 | 15 | 64 | 100 |
| 3/4" | 98 | 18 | 64 | 110 |
| 1" | 116 | 20 | 71 | 120 |
| 1 1/4" | 133 | 27 | 96 | 130 |
| 1 1/2" | 164 | 34 | 96 | 150 |
| 2" | 189 | 40 | 107 | 165 |
Las dimensiones anteriores son solo como referencia.
