Válvula de globo con brida revestida de flúor

Inicio / Productos / Válvula de globo / Válvula de globo con brida revestida de flúor

Válvula de globo con brida revestida de flúor

La válvula de globo con bridas revestida de flúor es una válvula de cierre diseñada para tuberías industriales que manejan medios fuertemente corrosivos. El cuerpo de la válvula generalmente está moldeado con precisión en acero al carbono, lo que proporciona una estructura general estable y resistencia a la presión. Su conexión de brida estándar admite una instalación firme y un desmontaje y mantenimiento convenientes, al tiempo que mantiene la compatibilidad con las tuberías con bridas industriales de uso común. Todos los componentes de flujo, incluido el canal de flujo interno, el disco de la válvula y el vástago de la válvula, están revestidos integralmente con PTFE (F4/F46) para aislar el cuerpo metálico de medios corrosivos.

El revestimiento de flúor crea una barrera protectora contra ácidos, álcalis, sales y disolventes químicos, lo que ayuda a reducir la corrosión, el óxido y el desgaste del cuerpo metálico de la válvula. Esta construcción hace que la válvula sea adecuada para condiciones de proceso donde las superficies de válvulas metálicas convencionales pueden estar expuestas a fluidos agresivos. El diseño con bridas también facilita la integración en sistemas de tuberías industriales y el mantenimiento de rutina.

La válvula de globo con brida revestida de flúor es adecuada para procesamiento químico, petroquímico, farmacéutico, tratamiento de aguas residuales y otros sistemas industriales donde los medios fuertemente corrosivos necesitan un control de cierre confiable. Los servicios OEM y ODM pueden respaldar la personalización de los materiales del cuerpo, los materiales del revestimiento, el tamaño de la válvula, los estándares de las bridas, las clasificaciones de presión y otros requisitos específicos del proyecto.

  • Especificación
  • Contáctenos

ddpwtkms1789009996

Técnica estándar
Diseño GB/T12235
Cara a cara GB/T1221 HG/T 3704 ASME B16.10
Dimensión de brida HG/T20592-2009 ANSI B16.5a

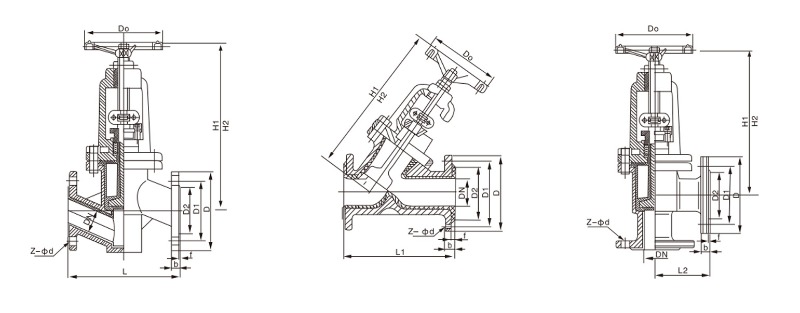

Tipo de estructura Tipo de vía, oblicuo, tipo de vía en ángulo
Modo de conducir Manual, eléctrico, neumático
Presión nominal 0.6、1.0、1.6、Class150 jis 10k
Prueba de presión GB/T13927API 598

tipo básico
mano J41F4、J41F46、J41PFA engranaje de gusano J341F4、J341F46、J341PFA
J44F4、J44F46、J44PFA J344F4、J344F46、J344PFA
J45F4、J45F46、J45PFA J345F4、J345F46、J345PFA
Operado por aire J641F4、J641F46、J641PFA Impulsado eléctricamente J941F4、J941F46、J941PFA
J644F4、J644F46、J644PFA J944F4、J944F46、J944PFA
J645F4、J645F46、J645PFA J945F4、J945F46、J945PFA

Especificaciones de materiales de las piezas principales

No. Nombre Elenco acero Inoxidable acero
C P R pl rl
1 Disco de cubierta de carrocería WCB CFM8 CF8M CF3 CF3M
2 alambrón 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr17Ni10 1Cr¹7Ni14Mo2
3 Perno de actividad 35 1Cr17Ni9 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2
4 Forro FEP(F46)、PTFE(F4)、PFA、PO、PE
5 Embalaje FTFE(F4)
6 Embalaje  cover WCB CF8 CF8M CF3 CF3M
7 tuerca del vástago ZCuAL10Fe3、QT450
8 Perno 35 1Cr17Ni12 1Cr17Ni2 1Cr18Ni9 1Cr19Ni9Ti
9 nuez 45 OCr19Ni9 OCr18Ni9 OCr18Ni9 0Cr18Ni9
10 mano wheel A3
