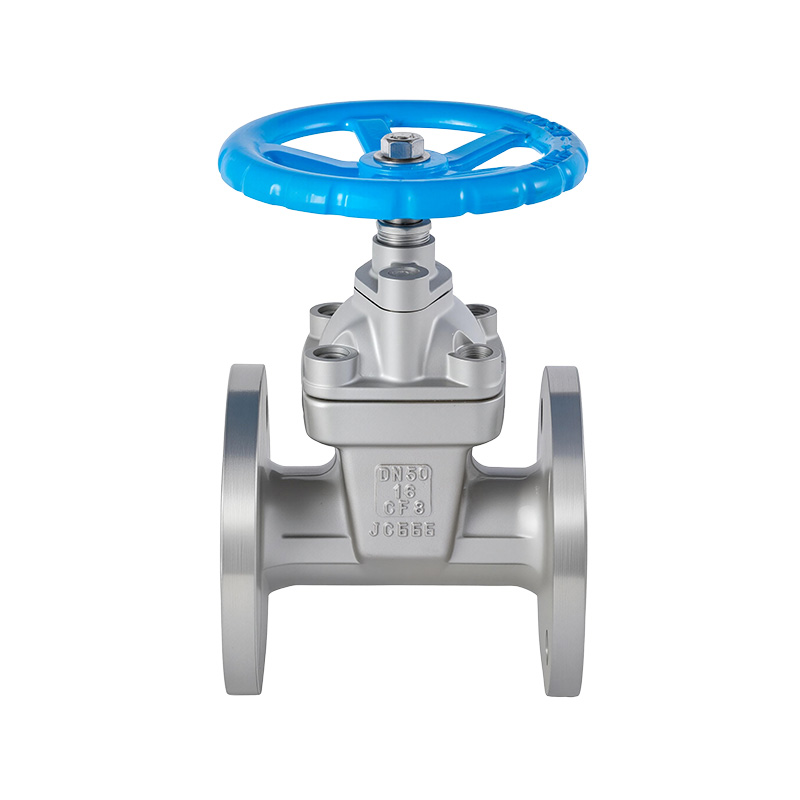

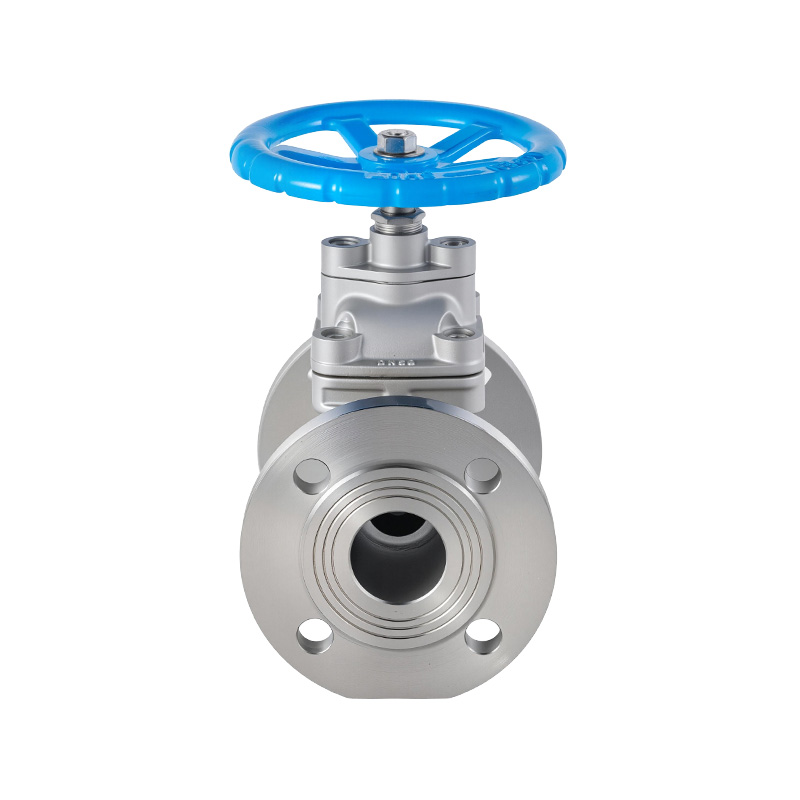

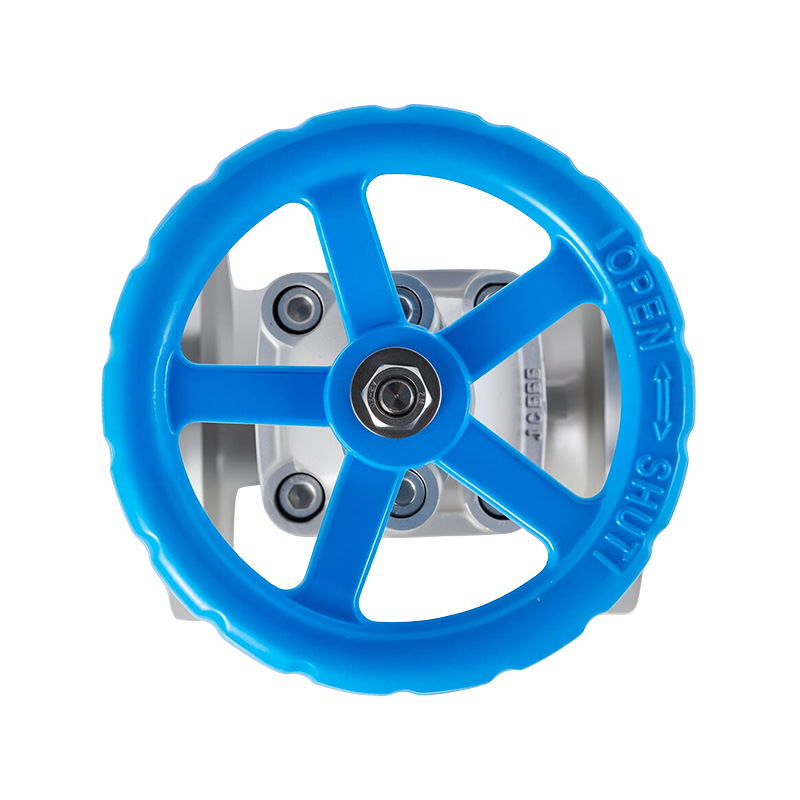

La válvula de compuerta con asiento elástico y vástago no ascendente consta de un cuerpo de válvula, un casquete, un vástago, una tuerca del vástago, una compuerta y otros componentes. Esta válvula logra un excelente efecto de sellado al utilizar la acción compensatoria de una compuerta elástica, que sufre una ligera deformación elástica. Ofrece importantes ventajas, como un funcionamiento sin esfuerzo, un sellado hermético fiable, una memoria elástica superior y una larga vida útil. La válvula presenta un diseño de paso total, operación de vástago no ascendente, conexiones bridadas y un perfil de asiento de fondo plano que evita la acumulación de desechos.
| Diámetro nominal | Longitud | Dimensiones de conexión (valores estándar) Norma de brida: Ministerio de la Industria Química 20592 | ||||||||
| 1,0 MPa | 1,6MPa | 2,5MPa | ||||||||
| milímetros | L | D | D1 | nd | D | D1 | nd | D | D1 | nd |
| 40 | 178 | 150 | 110 | 4-18 | 150 | 110 | 4-18 | 150 | 110 | 4-18 |
| 50 | 178 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 190 | 185 | 145 | 8-18 | 185 | 145 | 8-18 | 185 | 145 | 8-18 |
| 80 | 203 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 229 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 254 | 250 | 240 | 8-18 | 250 | 240 | 8-18 | 270 | 220 | 8-26 |
| 150 | 267 | 285 | 240 | 8-220 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 292 | 340 | 295 | 12-22 | 340 | 295 | 12-22 | 360 | 310 | 12-22 |
| 250 | 330 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 356 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 381 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 |
| 400 | 406 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 |
Las dimensiones anteriores son solo como referencia.
