La válvula de compuerta con brida revestida de flúor es una válvula de cierre diseñada para sistemas de tuberías que requieren un aislamiento confiable de apertura y cierre total. Según la información de construcción proporcionada, la válvula adopta una estructura de acero forjado de una sola pieza con una textura de material denso y sin defectos de fundición, lo que proporciona alta resistencia a la presión y la temperatura. La compuerta se mueve verticalmente para abrir y cerrar la válvula, creando un paso de flujo directo con una pérdida de presión mínima cuando está completamente abierta. Está destinado al servicio de cierre en lugar de a la regulación del flujo.
La construcción forjada proporciona un cuerpo de válvula robusto para condiciones exigentes de la tubería, mientras que la ruta de flujo directa ayuda a reducir la resistencia al flujo durante la operación completamente abierta. La válvula se puede configurar con diferentes tipos de conexiones finales, incluidas conexiones bridadas, soldadas, soldadas a tope y roscadas, para adaptarse a diferentes requisitos de instalación de tuberías. Su movimiento vertical de compuerta proporciona un aislamiento sencillo para sistemas de tuberías de alta presión de pequeño diámetro.
La válvula de compuerta con brida revestida de flúor es adecuada para tuberías de procesos industriales, sistemas de petróleo y gas, procesamiento químico, generación de energía y otras aplicaciones que requieren aislamiento de flujo de apertura/cierre total. Los servicios OEM y ODM están disponibles para admitir tamaños de válvulas personalizados, materiales, clasificaciones de presión y temperatura, conexiones finales, configuraciones operativas y otros requisitos específicos del proyecto.

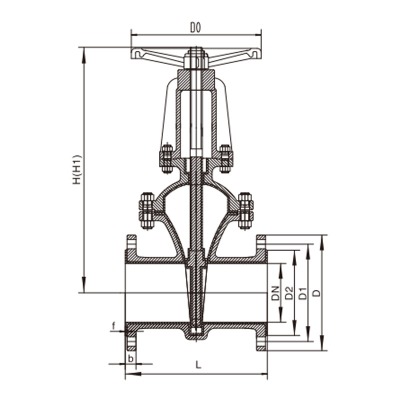

| Diámetro nominal | Dimensiones principales | Referencia | ||||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-Φd | D0 | H |
| PN1.6MPa | ||||||||||
| 25 | 1 | 160 | 115 | 85 | 65 | 3 | 14 | 4-14 | 160 | 230 |
| 32 | 1 1/4 | 180 | 140 | 100 | 75 | 3 | 16 | 4-18 | 160 | 245 |
| 40 | 1 1/2 | 240 | 150 | 110 | 85 | 3 | 16 | 4-18 | 180 | 285 |
| 50 | 2 | 250 | 165 | 125 | 100 | 3 | 16 | 4-18 | 200 | 300 |
| 65 | 2 1/2 | 265 | 185 | 145 | 120 | 3 | 18 | 4(8)-18 | 250 | 340 |
| 80 | 3 | 280 | 200 | 160 | 135 | 3 | 20 | 8-18 | 280 | 410 |
| 100 | 4 | 300 | 220 | 180 | 155 | 3 | 20 | 8-18 | 300 | 465 |
| 125 | 5 | 325 | 250 | 210 | 185 | 4 | 22 | 8-18 | 320 | 620 |
| 150 | 6 | 350 | 285 | 240 | 210 | 4 | 24 | 8-22 | 350 | 710 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 12-22 | 450 | 780 |
| 250 | 10 | 450 | 405 | 355 | 320 | 5 | 28 | 12-26 | 500 | 1000 |
| 300 | 12 | 500 | 460 | 410 | 370 | 5 | 28 | 12-26 | 550 | 1150 |
| 350 | 14 | 550 | 520 | 470 | 435 | 6 | 28 | 16-26 | 650 | 1350 |
Las dimensiones anteriores son solo como referencia.
