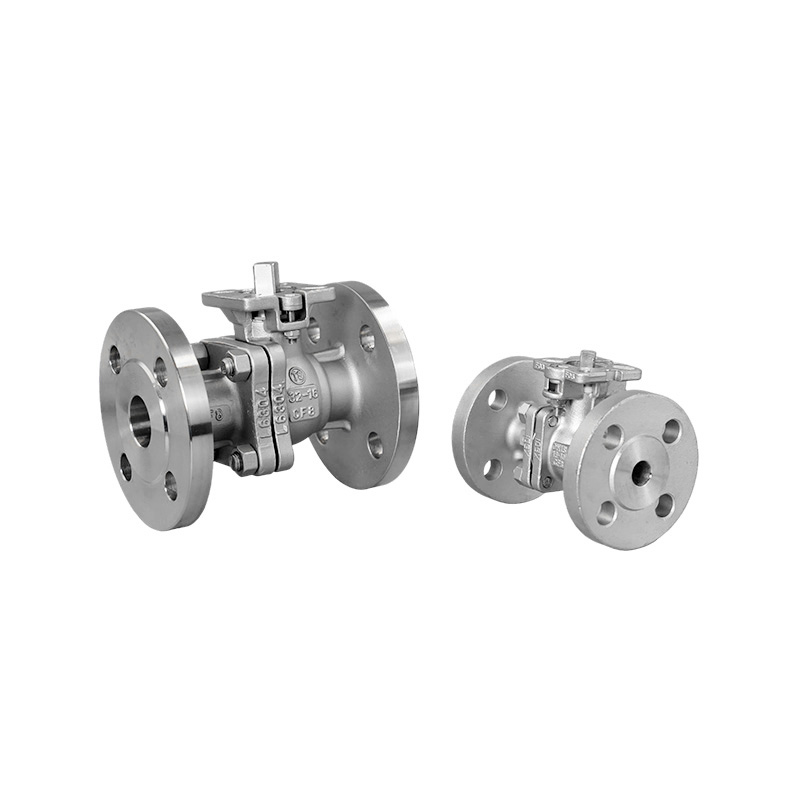

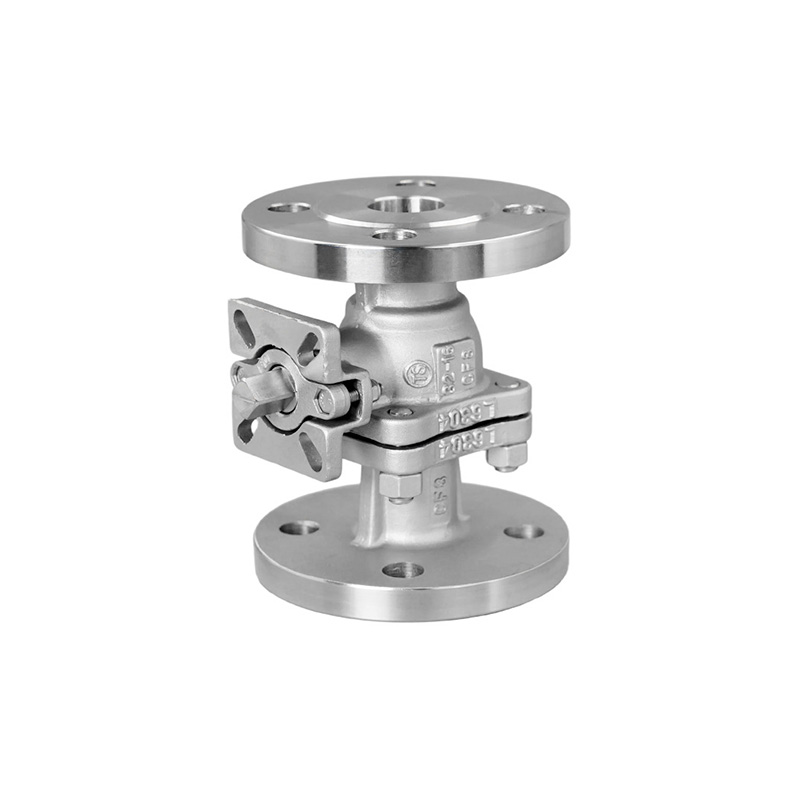

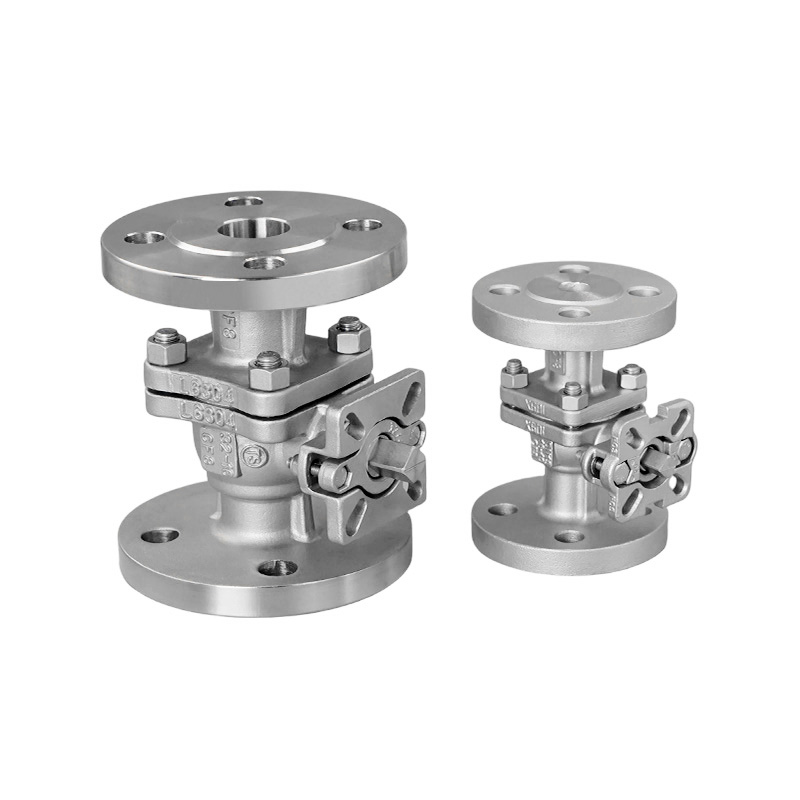

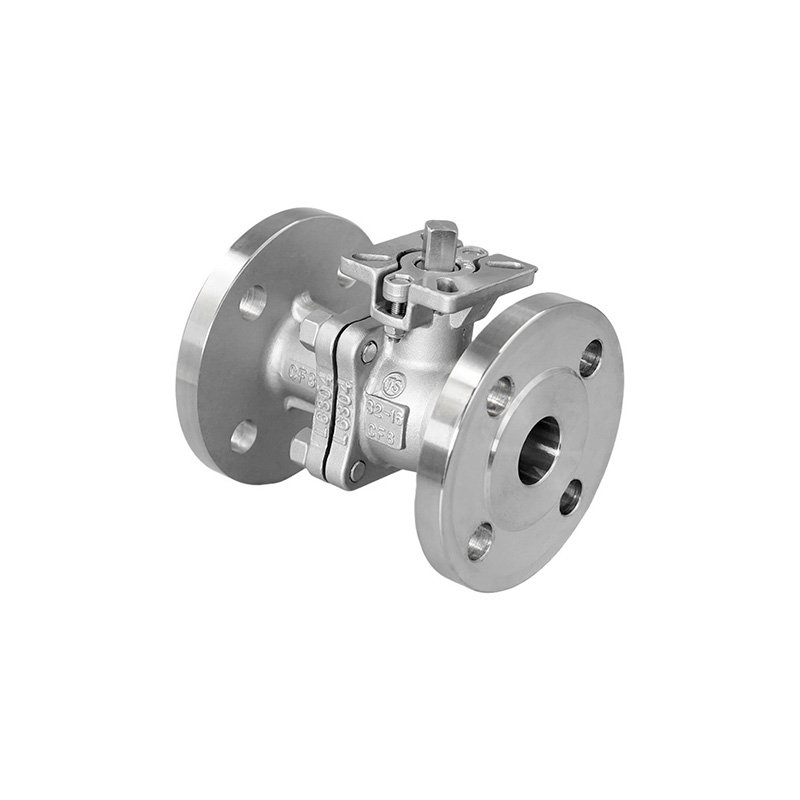

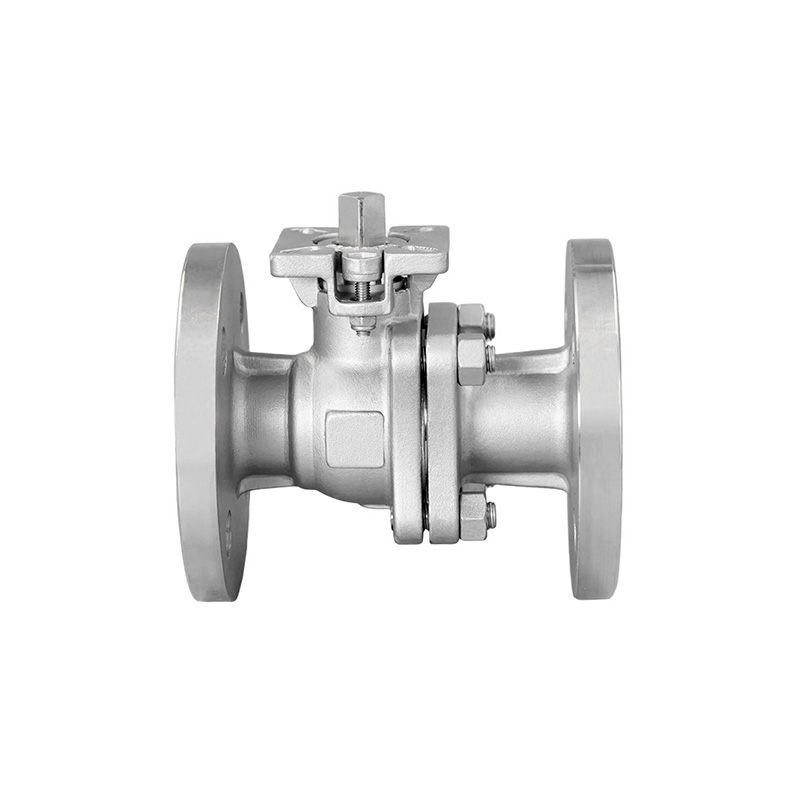

La válvula de bola con brida y plataforma de montaje alta está diseñada para un cierre confiable y control automatizado en sistemas de tuberías industriales. El diseño de la plataforma de montaje alta proporciona una plataforma conveniente para la instalación del actuador, lo que permite una fácil integración con dispositivos de control de válvulas eléctricas, neumáticos y otros. La conexión nupcial garantiza una instalación segura, un buen rendimiento de sellado y un mantenimiento conveniente, lo que la hace adecuada para aplicaciones que requieren un funcionamiento estable y un control eficiente de las tuberías.
Fabricada de acuerdo con los estándares de la industria, incluidos GB/T 12237-2021, GB/T 12224-2015, JB/T 79-2015 y GB/T 9124.1-2019, la válvula presenta una resistencia estructural confiable y compatibilidad dimensional. Se prueba e inspección de acuerdo con GB/T 26480-2011, GB/T 13927-2022 y JB/T 9092-1999 para garantizar un rendimiento confiable en diferentes condiciones de trabajo. La válvula es adecuada para diversos medios, incluidos agua, petróleo, gas y otros fluidos compatibles, con diferentes opciones de materiales disponibles para aplicaciones específicas.
La válvula de bola con brida y plataforma de montaje alta se usa ampliamente en suministro y drenaje de agua, procesamiento químico, petróleo, gas natural, HVAC, ingeniería municipal, generación de energía y otros sistemas de tuberías industriales. Los servicios OEM y ODM están disponibles para personalizar tamaños de válvulas, grados de presión, estándares de conexión, materiales del cuerpo, materiales de sellado y configuraciones de actuadores de acuerdo con los requisitos del proyecto.
| Características de diseño: Estándar de diseño: GB/T 12237-2021,GB/T 12224-2015 Extremos nupciales: JB/T 79-2015,GB/T 9124.1-2019 Prueba e inspección: GB/T 26480-2011,GB/T 13927-2022 JB/T 9092-1999 Medio aplicable: Agua, petróleo, gas, etc. | |
Piezas y materiales principales.
| ARTÍCULO | PARTE | PRINCIPALES MATERIALES |
| 1 | cuerpo | CF8 CF3M WCB |
| 2 | junta | PTFE RPTFE |
| 3 | Asiento de valvula | PTFE RPTFE |
| 4 | nuez | A194-8 2H |
| 5 | borrar | B8 B7 |
| 6 | capó | CF8 CF3M WCB |
| 7 | pelota | 304 316L |
| 8 | Dispositivo antiestático | SS |
| 9 | Lavadora de empuje | PTFE RPTFE |
| 10 | junta tórica | VITON |
| 11 | Embalaje | PTFE RPTFE |
| 12 | tallo | F304 F316L 2Cr13 |
| 13 | Glándula de embalaje | CF8 WCB |
Dimensiones principales (PN16) GB/T 9124.1-2019
| TAMAÑO | DN | L | D | D1 | D2 | n-Φd | b | f | H | ΦA | ΦB | R1 | R2 | L | h | d1xd2 |
| 1" | 25 | 150 | 115 | 85 | 68 | 4-Φ14 | 18 | 2 | 60 | 52.5 | 47.5 | 4 | 4 | 52 | 12 | 11x11 |
| 1-1/4" | 32 | 165 | 140 | 100 | 78 | 4-Φ18 | 18 | 2 | 70 | 70 | 50 | 4.5 | 3.5 | 66 | 15 | 14x14 |
| 1-1/2" | 40 | 180 | 150 | 110 | 88 | 4-Φ18 | 18 | 3 | 78 | 70 | 50 | 4.5 | 3.5 | 66 | 15 | 14x14 |
| 2" | 50 | 200 | 165 | 125 | 102 | 4-Φ18 | 18 | 3 | 86 | 70 | 50 | 4.5 | 3.5 | 68 | 17 | 14x14 |
| 2-1/2" | 65 | 220 | 185 | 145 | 122 | 8-Φ18 | 18 | 3 | 113 | 102 | 70 | 5.5 | 4.5 | 92 | 18 | 17x17 |
| 3" | 80 | 250 | 200 | 160 | 138 | 8-Φ18 | 20 | 3 | 130.5 | 125 | 102 | 7 | 6 | 110 | 23 | 22x22 |
| 4" | 100 | 280 | 220 | 180 | 158 | 8-Φ18 | 20 | 3 | 153 | 125 | 102 | 7 | 6 | 110 | 23 | 22x22 |
| 5" | 125 | 320 | 250 | 210 | 188 | 8-Φ18 | 22 | 3 | 176 | 140 | 120 | 7 | 7 | 125 | 29 | 22x22 |
| 6" | 150 | 360 | 285 | 240 | 212 | 8-Φ22 | 22 | 3 | 202 | 140 | 125 | 9 | 7 | 140 | 29 | 27x27 |
| 8" | 200 | 400 | 340 | 295 | 268 | 12-Φ22 | 24 | 3 | 248 | 165 | 140 | 9 | 8 | 158 | 38 | 27x27 |
| 10" | 250 | 533 | 405 | 355 | 320 | 12-Φ26 | 26 | 3 | 298 | 165 | / | 11.5 | 11.5 | 165 | 48 | 36x36 |
