La válvula de retención revestida de flúor H41F46 es una válvula de retención con brida de elevación horizontal diseñada para condiciones de trabajo fuertemente corrosivas. Combina la prevención automática del reflujo con una alta resistencia a la corrosión, utilizando la presión y la dirección del flujo del medio para controlar la apertura y el cierre de la válvula sin operación manual o eléctrica externa. La estructura de elevación horizontal permite que la válvula se cierre automáticamente cuando se produce un flujo inverso o una inversión de presión, lo que ayuda a proteger los equipos aguas abajo y los sistemas de tuberías del flujo inverso medio.
La construcción revestida de flúor proporciona una barrera resistente a la corrosión para sistemas de tuberías que manejan medios químicos agresivos, lo que reduce el contacto directo entre los fluidos corrosivos y la estructura metálica de la válvula. Como válvula de retención automática, es adecuada para aplicaciones donde se requiere control de flujo unidireccional confiable y protección contra la corrosión, particularmente en procesos químicos y sistemas de tuberías anticorrosión.
La válvula de retención revestida de flúor H41F46 se usa ampliamente en procesamiento químico, sistemas anticorrosión industriales y tuberías que transportan medios fuertemente corrosivos. Los servicios OEM y ODM pueden admitir la personalización del tamaño de la válvula, los materiales del cuerpo, la configuración del revestimiento, los estándares de las bridas, las clasificaciones de presión y otros requisitos específicos del proyecto.

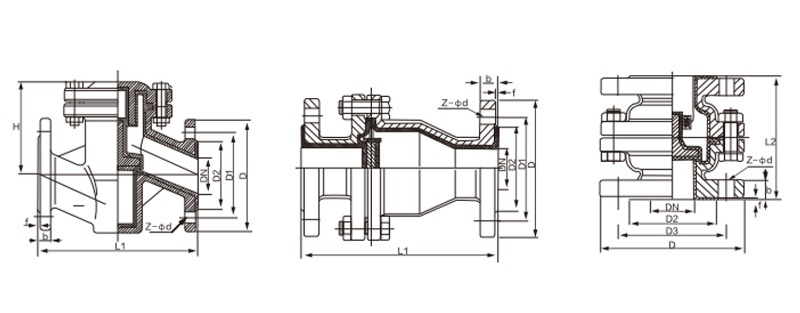

| Diámetro nominal | principal dimensiones | ||||||||||||||||||||||||||||||||||||||||||||||||
| DN | NPS | H | L1 | L2 | D | D1 | D2 | f | b | zd | |||||||||||||||||||||||||||||||||||||||
| milímetros | pulgada | PN1.6MPa | |||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1/2 | 82 | 130 | 110 | 95 | 65 | 45 | 3 | 14 | 4-14 | |||||||||||||||||||||||||||||||||||||||
| 20 | 3/4 | 82 | 150 | 117 | 105 | 75 | 55 | 3 | 14 | 4-14 | |||||||||||||||||||||||||||||||||||||||
| 25 | 1 | 98 | 160 | 127/100 | 115 | 85 | 65 | 3 | 14 | 4-14 | |||||||||||||||||||||||||||||||||||||||
| 32 | 11/4 | 110 | 180 | 140/110 | 140 | 100 | 75 | 3 | 16 | 4-18 | |||||||||||||||||||||||||||||||||||||||
| 40 | 11/2 | 118 | 200 | 165/125 | 150 | 110 | 85 | 3 | 16 | 4-18 | |||||||||||||||||||||||||||||||||||||||
| 50 | 2 | 138 | 230 | 178/140 | 165 | 125 | 100 | 3 | 16 | 4-18 | |||||||||||||||||||||||||||||||||||||||
| 65 | 21/2 | 156 | 290 | 190/160 | 185 | 145 | 120 | 3 | 18 | 4-18 | |||||||||||||||||||||||||||||||||||||||
| 80 | 3 | 160 | 310 | 203/185 | 200 | 160 | 135 | 3 | 20 | 8-18 | |||||||||||||||||||||||||||||||||||||||
| 100 | 4 | 185 | 350 | 229/210 | 220 | 180 | 155 | 3 | 20 | 8-18 | |||||||||||||||||||||||||||||||||||||||
| 125 | 5 | 208 | 400 | 280/250 | 250 | 210 | 185 | 4 | 22 | 8-18 | |||||||||||||||||||||||||||||||||||||||
| 150 | 6 | 245 | 480 | 300 | 285 | 240 | 210 | 4 | 24 | 8-23 | |||||||||||||||||||||||||||||||||||||||
| 200 | 8 | 298 | 600 | 380 | 340 | 295 | 265 | 4 | 26 | 12-23 | |||||||||||||||||||||||||||||||||||||||
| 250 | 10 | 342 | 670 | 420 | 405 | 355 | 320 | 5 | 28 | 12-25 | |||||||||||||||||||||||||||||||||||||||
| 300 | 12 | 850 | 425 | 460 | 410 | 375 | 5 | 29 | 12-25 | ||||||||||||||||||||||||||||||||||||||||
