Válvula de mariposa revestida de flúor

Inicio / Productos / Válvula de mariposa / Válvula de mariposa revestida de flúor

Válvula de mariposa revestida de flúor

La válvula de mariposa revestida de flúor es una válvula de regulación y cierre diseñada para sistemas de tuberías industriales que manejan medios fuertemente corrosivos. El cuerpo de la válvula está moldeado con precisión en acero al carbono, lo que proporciona una estructura compacta, rigidez suficiente y resistencia a la presión estable, al mismo tiempo que se adapta a espacios comunes de instalación de tuberías industriales. La pared interna del cuerpo de la válvula, la placa de mariposa y el vástago de la válvula están completamente revestidas con plástico flúor PTFE (F4/F46) para aislar la estructura metálica de medios agresivos como ácido clorhídrico, ácido sulfúrico, ácido nítrico, soluciones alcalinas fuertes, solventes químicos y aguas residuales cargadas de sal.

La estructura de placa de mariposa de línea central utiliza una operación de cuarto de vuelta de 90° para una cómoda apertura, cierre y regulación del flujo. El revestimiento completo de flúor ayuda a reducir la corrosión, las incrustaciones y las fallas relacionadas con el sellado asociadas con las válvulas metálicas convencionales cuando se exponen a fluidos fuertemente corrosivos. Su estructura liviana y compacta también lo hace adecuado para diseños de tuberías industriales donde el espacio de instalación y la resistencia a la corrosión son consideraciones importantes.

La válvula de mariposa revestida de flúor se usa ampliamente en procesamiento químico, sistemas de tuberías anticorrosión, tratamiento de aguas residuales, manejo de solventes químicos y otras aplicaciones que involucran medios fuertemente corrosivos. Los servicios OEM y ODM pueden admitir la personalización del tamaño de la válvula, los materiales del cuerpo, los materiales del revestimiento, la configuración del sellado, las dimensiones de la conexión, las clasificaciones de presión y los métodos operativos de acuerdo con los requisitos del proyecto.

Contáctenos
ANTERIOR:No hay producto anteriorSIGUIENTE:Válvula de mariposa Wafer de sello blando
  • Especificación
  • Contáctenos

tduoialg1789012368 24065

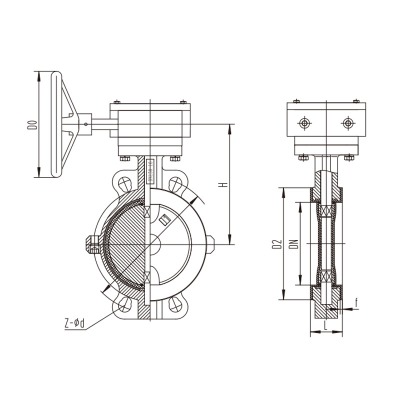

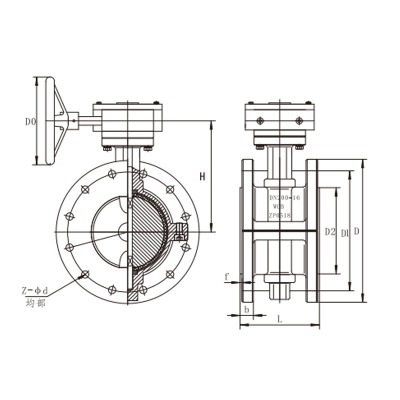

Diámetro nominal principal dimensiones
DN L D D1 D2 f z-φd D D1 D2 f b Z-φd D0 H
milímetros pulgada Oblea Brida PNO.6MPa PN1.0MPa
40 1 1/2 33 106 130 100 80 3 4-14 150 110 85 3 18 4-18 150 140
50 2 43 108 140 110 90 3 4-14 165 125 100 3 18 4-18 150 140
65 2 1/2 46 112 160 130 110 3 4-14 185 145 120 3 18 4-18 150 150
80 3 46 114 190 150 125 3 4-18 200 160 135 3 20 8-18 150 165
100 4 52 127 210 170 145 3 4-18 220 180 155 3 20 8-18 200 180
125 5 56 140 240 200 175 3 8-18 250 210 185 3 22 8-18 200 200
150 6 56 140 265 225 200 3 8-18 285 240 210 3 22 8-22 280 220
200 8 60 152 320 280 255 3 8-18 340 295 265 3 24 8-22 280 270
250 10 68 165 375 335 310 4 12-18 395 350 320 4 26 12-22 200 320
300 12 78 178 440 395 363 4 12-23 445 400 370 4 26 12-22 240 330
350 14 78 190 490 445 413 4 12-23 505 460 430 4 26 16-22 240 385
400 16 102 216 540 495 463 4 16-23 565 515 480 4 26 16-26 280 430
450 18 114 222 595 550 518 4 16-23 615 565 530 4 28 20-26 280 480
500 20 127 229 645 600 568 4 20-23 670 620 580 4 28 20-26 320 540
600 24 154 267 755 705 667 5 20-26 780 725 680 5 34 20-30 320 610
700 28 165 292 860 810 772 5 24-26 895 840 795 5 34 24-30 360 650
800 32 190 318 975 920 878 5 24-30 1015 950 900 5 36 24-33 360 710
900 36 203 330 1075 1020 980 5 24-30 1115 1050 1000 5 38 28-33 380 780
1000 40 216 410 1175 1120 1080 5 28-30 1230 1160 1115 5 38 28-36 400 900
1200 48 254 470 1405 1340 1295 5 32-33 1455 1380 1330 5 44 32-39 400 1050
